ABM11W-32.0000MHZ-8-B1U-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: Abracon 晶振, 32MHz, 贴片安装, 8pF负载, 2.5 x 2.2 x 0.6mm, 长2.5mm
供应商型号: N-ABM11W-32.0000MHZ-8-B1U-T3
供应商: 云汉优选
标准整包数: 3000

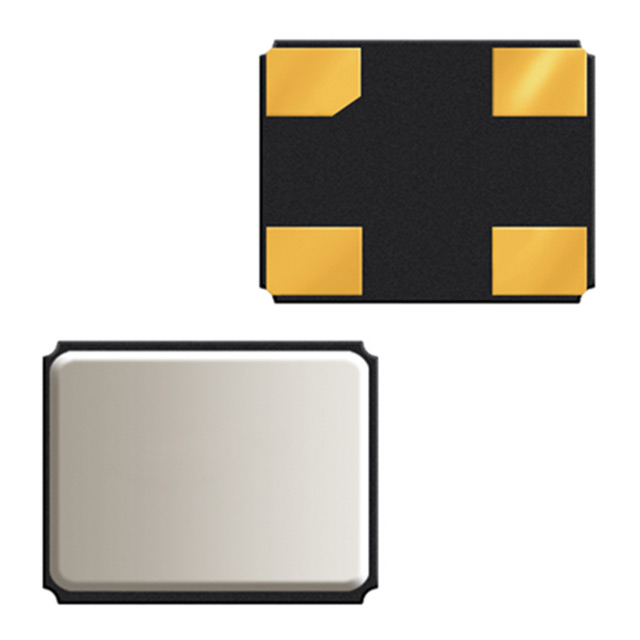

ABRACON 无源晶振 ABM11W-32.0000MHZ-8-B1U-T3

ABM11W-32.0000MHZ-8-B1U-T3概述

    IoT Optimized Low Profile Quartz Crystal: ABM11W Series

    1. 产品简介


    ABM11W系列是一款专为物联网(IoT)和可穿戴设备优化的低轮廓石英晶体。这些晶体具有紧凑的设计,特别适用于空间受限的应用。频率范围为16.0000至50.0000MHz,能够满足各类设备对精确时钟信号的需求。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 16.0000| - | 50.0000| MHz |
    | 操作模式 | 基本振荡模式 | - | - | - |
    | 工作温度范围 | -40 | - | +125 | ℃ |
    | 存储温度范围 | -55 | - | +125 | ℃ |
    | 频率容差(+25℃) | -10 | +10 | ppm | - |
    | 温度稳定性(相对于+25℃)| -10 | +10 | ppm | - |
    | 等效串联电阻“R1”(4pF) | - | <150 | 200 | Ω |
    | 等效串联电阻“R1”(6-8pF)| - | <120 | 150 | Ω |
    | 并联电容 | <1.0 | 2.0 | pF |
    | 负载电容 | 4.0 | - | - | pF |
    | 驱动功率 | 10 | - | 100 | μW |
    | 老化(1年) | -2 | +2 | ppm | @25℃ |

    3. 产品特点和优势


    - 低轮廓设计:厚度仅为0.5mm,非常适合高度受限的设计。
    - 优化电镀层:采用极低电镀负载,电镀电容低至4pF,同时优化了等效串联电阻(ESR)。
    - 封装可靠性:密封结构确保长期可靠性。
    - 多应用兼容:适用于蓝牙、蓝牙低功耗(BLE)、无线模块、机器对机器(M2M)通信和近场通信(NFC)等场景。

    4. 应用案例和使用建议


    ABM11W系列广泛应用于物联网和可穿戴设备中。例如,在智能家居设备中,这些晶体可以提供稳定可靠的时钟信号,确保设备间的同步和通信。在实际应用中,建议进行充分的测试以确保在特定环境下的性能稳定性。在焊接过程中,建议遵循推荐的回流焊工艺参数。

    5. 兼容性和支持


    ABM11W系列石英晶体与其他主流的微控制器和无线模块兼容,便于集成到各种电子产品中。此外,ABRACON公司提供了全面的技术支持,包括产品选型指导、应用支持和技术咨询,确保客户在使用过程中的顺利。

    6. 常见问题与解决方案


    - 问题1:晶体在高温环境下工作不稳定。
    解决方案:选择合适的温度范围选项(如N: -30°C ~ +85°C 或 K: -40°C ~ +125°C),并确保符合应用所需的频率稳定性和温度稳定性要求。
    - 问题2:晶体在焊接过程中出现损坏。
    解决方案:遵循推荐的回流焊工艺参数,特别是焊接温度和时间控制。

    7. 总结和推荐


    ABM11W系列石英晶体凭借其低轮廓设计、优秀的电气性能和广泛的应用范围,在物联网和可穿戴设备领域表现出色。其卓越的可靠性和适配性使其成为众多应用场景的理想选择。强烈推荐这一系列产品用于需要高精度和稳定性时钟信号的应用。

ABM11W-32.0000MHZ-8-B1U-T3参数

参数
负载电容 8pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 50Ω
频率 32MHz
驱动电平 -
长*宽*高 2mm*1.6mm*500μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM11W-32.0000MHZ-8-B1U-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM11W-32.0000MHZ-8-B1U-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM11W-32.0000MHZ-8-B1U-T3 ABM11W-32.0000MHZ-8-B1U-T3数据手册

ABM11W-32.0000MHZ-8-B1U-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.318 ¥ 2.703
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 8109
