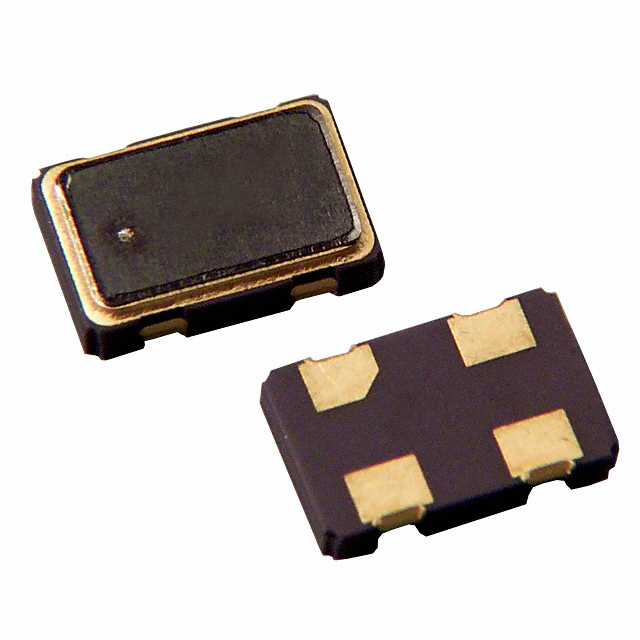

ASFL1-29.4912MHZ-L-T

产品分类: 有源晶振
厂牌: ABRACON
产品描述: ±100ppm 29.4912MHz 贴片安装 5mm*3.2mm*1.3mm
供应商型号: 815-ASFL1-29.491-L-T
供应商: Mouser
标准整包数: 1
ABRACON 有源晶振 ASFL1-29.4912MHZ-L-T

ASFL1-29.4912MHZ-L-T概述

    ASFL1 晶体振荡器技术手册

    1. 产品简介


    ASFL1 是一款晶体振荡器(Crystal Clock Oscillator),适用于多种电子设备和应用。它具有高密度表面贴装(Surface Mount Technology, SMT)特性,特别适合于便携式设备如个人数字助理(PDA)、笔记本电脑等。此外,ASFL1 还广泛应用于视频磁带记录仪(VTR)摄像头和其他连接到PC或PC卡的设备中。它通过其紧凑的尺寸和卓越的可靠性性能,成为无线通信设备的理想选择。

    2. 技术参数


    ASFL1 的关键技术参数如下:
    - 频率范围: 0.321 MHz 至 133.33 MHz
    - 操作温度: -10°C 至 +70°C
    - 存储温度: -55°C 至 +125°C
    - 总体频率稳定性: ±100 ppm
    - 供电电压: 2.97 V 至 3.63 V
    - 输入电流:
    - 0.321 MHz 至 29.9 MHz: 8 mA 至 15 mA
    - 30 MHz 至 79.9 MHz: 20 mA 至 45 mA
    - 80 MHz 至 133.33 MHz: 28 mA 至 85 mA
    - 对称性: 40% 至 60%
    - 上升/下降时间:
    - 0.321 MHz 至 29.9 MHz: 5 ns 至 10 ns
    - 30 MHz 至 79.9 MHz: 5 ns 至 7 ns
    - 80 MHz 至 133.33 MHz: 3 ns 至 7 ns
    - 输出负载: 15 pF
    - 输出电压:
    - 输出高电平(VOH): 0.9 Vdd
    - 输出低电平(VOL): 0.1 Vdd
    - 启动时间:
    - 0.321 MHz 至 29.9 MHz: 1 ms 至 10 ms
    - 30 MHz 至 79.9 MHz: 3 ms 至 10 ms
    - 80 MHz 至 133.33 MHz: 3 ms 至 10 ms
    - 相位抖动 (RMS): 1 ps(参考值)

    3. 产品特点和优势


    ASFL1 的显著特点是其三态功能(Tri-state function),能够在不需要时禁用输出,以节省功耗。此外,它具备高密度SMT(表面贴装技术)适配能力,适用于高密度电路板设计。其密封包装确保了高可靠性性能,并且适用于RoHS合规的回流焊接过程。特别值得一提的是,可选的 ±20 ppm 稳定度选项进一步提升了产品的稳定性和可靠性。

    4. 应用案例和使用建议


    ASFL1 主要用于CCD时钟信号的产生,尤其适用于需要高精度时钟信号的应用场景。例如,在便携式摄像机和笔记本电脑中,ASFL1 能够提供稳定的时钟源,从而提高图像质量并降低能耗。使用时建议在针脚2(GND)和针脚4(Vdd)之间添加一个约0.01μF的旁路电容器,以确保良好的电源稳定性和信号完整性。

    5. 兼容性和支持


    ASFL1 采用3.3V HCMOS / TTL 兼容标准,因此可以轻松集成到现有的电子系统中。此外,ASFL1 可在商业、工业甚至某些汽车应用中使用。关于支持方面,厂商提供了详细的安装指南和技术支持服务,包括定制频率和稳定性选项的咨询。

    6. 常见问题与解决方案


    以下是一些常见的问题及对应的解决方案:
    - 问题: 启动时间过长
    - 解决方案: 确保正确的供电电压和周围环境温度处于正常范围内。
    - 问题: 输出电压不稳定
    - 解决方案: 在针脚2(GND)和针脚4(Vdd)之间添加旁路电容器,并检查是否有电磁干扰(EMI)。
    - 问题: 输出频率不准确
    - 解决方案: 检查连接的外部电路是否存在负载或信号干扰,并调整外部电路以获得最佳频率输出。

    7. 总结和推荐


    ASFL1 是一款高性能、多功能的晶体振荡器,特别适合在便携式设备和无线通信领域使用。其独特的三态功能和高密度SMT适配能力使其在市场上具有较强的竞争力。通过详细的性能测试和应用验证,ASFL1 表现出了卓越的稳定性和可靠性。因此,强烈推荐在需要高精度时钟信号的应用中使用ASFL1。

ASFL1-29.4912MHZ-L-T参数

参数
频率稳定性 ±100ppm
频率容差 -
频率 29.4912MHz
长*宽*高 5mm*3.2mm*1.3mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ASFL1-29.4912MHZ-L-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASFL1-29.4912MHZ-L-T数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON ASFL1-29.4912MHZ-L-T ASFL1-29.4912MHZ-L-T数据手册
