ABM8G-25.000MHz-B-4-Y-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: Abracon 石英晶体谐振器, 25MHz, 贴片安装, 4引脚, 10pF负载, 3.2 x 2.5 x 1mm, 长3.2mm
供应商型号:
供应商:
标准整包数: 0

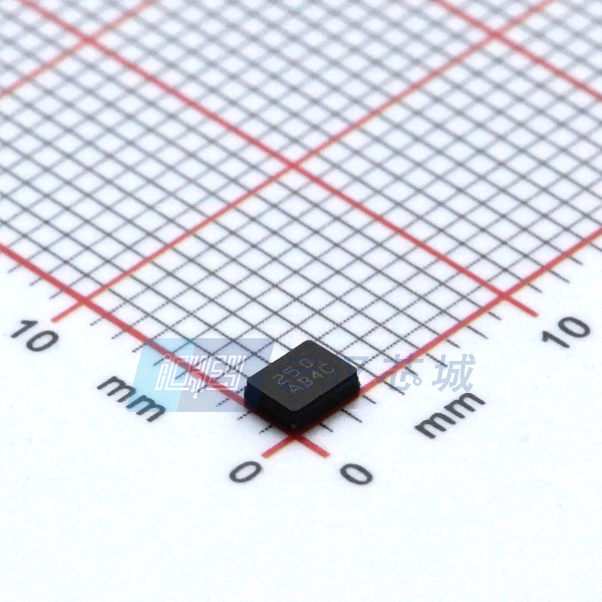

ABRACON 无源晶振 ABM8G-25.000MHz-B-4-Y-T

ABM8G-25.000MHz-B-4-Y-T概述


    产品简介


    ABM8G Ultra Miniature Ceramic Glass-Sealed SMD Crystal
    ABM8G是一款超小型陶瓷玻璃封装的表面贴装晶体(SMD Crystal),专为高密度应用而设计。它广泛应用于调制解调器、通信和测试设备等领域。此外,它还适用于PCMCIA卡和无线应用。由于其低高度设计,ABM8G特别适合用于需要节省空间的薄型设备。玻璃密封封装保证了其高可靠性和高温操作能力,并且可以提供紧公差和稳定性。ABM8G是ABM8晶体的低成本版本,支持红外回流焊接工艺。

    技术参数


    - 频率范围:12.000 MHz 至 50.000 MHz
    - 工作模式:基频
    - 操作温度范围:-10°C 至 +60°C(可选扩展)
    - 存储温度范围:-40°C 至 +85°C
    - 频率容差(@ +25°C):±50 ppm(可选扩展)
    - 等效串联电阻:120 Ω(具体值取决于频率)
    - 并联电容(C0):5.0 pF
    - 负载电容(CL):10 pF(可选扩展)
    - 驱动功率:10 μW 至 100 μW
    - 老化率(@25°C±3°C):第一年 ±3 ppm
    - 绝缘电阻:500 MΩ @ 100 Vdc ± 15 V
    - 认证:符合RoHS标准
    - 尺寸:3.2 x 2.5 x 1.0 mm

    产品特点和优势


    - 高密度应用:专为高密度应用场景设计,适合需要高性能的小型设备。
    - 低高度设计:特别适合于薄型设备的设计需求。
    - 玻璃密封封装:确保高可靠性,适应高温环境。
    - 紧公差和稳定性:提供了优异的频率稳定性。
    - 低成本:相比其他型号,成本更低,经济实惠。
    - IR回流焊接:支持多种回流焊接工艺,简化生产流程。

    应用案例和使用建议


    应用案例:
    - 通信设备:ABM8G可以作为调制解调器和其他通信设备中的关键部件,提高信号传输的稳定性和准确性。
    - PCMCIA卡:在PCMCIA卡中,ABM8G有助于实现更高效的数据处理和更高的可靠性。
    - 无线应用:无线设备中,ABM8G能够提供稳定的频率参考,确保信号质量和数据传输效率。
    使用建议:
    - 在选择负载电容时,建议根据实际应用场景进行选择,以获得最佳性能。
    - 对于极端工作环境,可以选择更宽的操作温度范围和频率稳定性选项。
    - 在安装过程中,建议使用专用的测试底座来确保装配正确。

    兼容性和支持


    - 兼容性:ABM8G与大多数主流通信和测试设备兼容。此外,可以通过网站了解与其相匹配的测试底座。
    - 支持:如果需要更多技术支持,可以联系制造商获取帮助。制造商提供了详细的文档和技术支持服务,帮助用户解决各种问题。

    常见问题与解决方案


    - 问题1:如何选择合适的负载电容?
    解决方案:根据实际应用中的负载要求和性能指标选择合适的负载电容。建议咨询制造商以获取最佳配置建议。

    - 问题2:如何确定最佳工作温度范围?
    解决方案:根据实际应用场景确定所需的温度范围。如有必要,选择扩展的工作温度范围选项。

    - 问题3:如何正确安装ABM8G?
    解决方案:严格按照制造商提供的安装指南进行操作。建议使用专用测试底座确保安装位置正确。

    总结和推荐


    综上所述,ABM8G是一款高性能、高可靠性的超小型陶瓷玻璃封装表面贴装晶体,适用于多种高密度应用场合。其紧凑的设计、出色的性能以及较高的性价比使其在市场上具有较强的竞争力。如果你正在寻找一款适用于通信、PCMCIA卡和无线应用的高性能晶体,ABM8G无疑是一个值得考虑的选择。

ABM8G-25.000MHz-B-4-Y-T参数

参数
等效串联电阻 60Ω
频率 25MHz
驱动电平 10μW
负载电容 10pF
频率稳定性 ±30ppm
频率容差 ±30ppm
长*宽*高 3.2mm*2.5mm*1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM8G-25.000MHz-B-4-Y-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM8G-25.000MHz-B-4-Y-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM8G-25.000MHz-B-4-Y-T ABM8G-25.000MHz-B-4-Y-T数据手册

ABM8G-25.000MHz-B-4-Y-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
