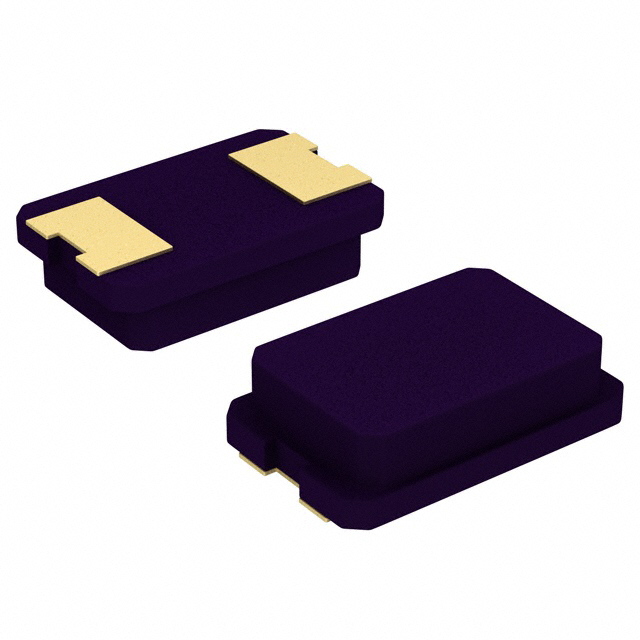

ABM3-13.560MHZ-B2-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: Abracon 晶振, 13.56MHz, 贴片安装, 18pF负载, 5 x 3 x 1.3mm, 长5mm
供应商型号: N-ABM3-13.560MHZ-B2-T
供应商: 云汉优选
标准整包数: 1
ABRACON 无源晶振 ABM3-13.560MHZ-B2-T

ABM3-13.560MHZ-B2-T概述


    产品简介


    ABM3系列微型陶瓷表面贴装晶体是一款用于通信设备、测试设备及无线应用的高精度、高可靠性的晶体振荡器。该系列产品采用紧凑型封装(5.0 x 3.2 x 1.3mm),是ABM7系列的替代选择,特别适合RoHS标准的回流焊工艺。ABM3适用于各种频率范围内的基本模式和第三泛音模式,广泛应用于移动电话、寻呼机以及各种通信和测试设备。

    技术参数


    - 频率范围:8.000 MHz 至 54.000 MHz(基本模式),54.100 MHz 至 80.000 MHz(第三泛音模式)
    - 操作模式:基本模式或第三泛音模式
    - 工作温度:-10°C 至 +60°C
    - 存储温度:-40°C 至 +90°C
    - 频率容差:±10 ppm(典型值)
    - 频率稳定性:±10 ppm(参考25°C时的变化)
    - 等效串联电阻(R1):见表格1中的数据
    - 并联电容(C0):7 pF
    - 负载电容(CL):18 pF(标准)
    - 驱动功率:10 μW 至 100 μW
    - 老化率:-5 ppm 至 +5 ppm(25°C ± 3°C,首年)
    - 绝缘电阻:500 MΩ @ 100 Vdc ± 15 V
    - RoHS合规性:符合RoHS II标准,玻璃内含物,豁免7C-I条款

    产品特点和优势


    ABM3系列微型陶瓷表面贴装晶体具有以下特点和优势:
    - 小型化设计:5.0 x 3.2 x 1.3mm的小尺寸封装,使其成为空间受限应用的理想选择。
    - 高精度与可靠性:采用陶瓷封装,密封确保了高精度和高可靠性。
    - 广泛的频率范围:覆盖8.000 MHz至80.000 MHz的宽频率范围,满足不同应用需求。
    - 兼容性强:适用于多种标准频率,方便灵活配置。
    - 优异的温度稳定性:能够在宽温度范围内保持稳定性能,适用于多种环境条件。

    应用案例和使用建议


    应用案例:
    - 移动电话:提供稳定的时钟信号,确保通信质量。
    - 寻呼机:实现高精度的时间同步,提高系统响应速度。
    - 通信和测试设备:提供准确可靠的频率基准,确保通信和测试系统的正常运行。
    使用建议:
    - 注意散热:虽然本产品具有较好的温度稳定性,但在高温环境下仍需注意散热,避免过热导致性能下降。
    - 正确选择频率和电容:根据具体应用需求选择合适的频率和负载电容,确保最佳性能。

    兼容性和支持


    兼容性:
    - 该产品可与各种兼容的PCB设计和其他电子元件配合使用,适用于不同类型的通信设备和测试设备。
    支持和服务:
    - Abracon公司提供详细的技术手册和技术支持,帮助客户正确使用和安装该产品。如需更多技术支持,请联系Abracon官方渠道。

    常见问题与解决方案


    1. 问题:产品在高温环境中不稳定
    - 解决办法:检查散热设计,确保良好的热管理。同时,可以考虑选择具有更宽工作温度范围的型号。
    2. 问题:频率偏移超出预期
    - 解决办法:确认是否选择了正确的频率和电容组合,必要时进行重新校准或更换适合的产品型号。
    3. 问题:产品寿命较短
    - 解决办法:检查是否遵循正确的存储和使用条件,包括温度、湿度和防静电措施。同时,建议定期进行设备检测和维护。

    总结和推荐


    ABM3系列微型陶瓷表面贴装晶体以其高精度、高可靠性、小型化和广泛应用范围,成为通信和测试设备的理想选择。它在紧凑设计、温度稳定性和可靠性方面的表现尤其突出。无论是移动电话、寻呼机还是其他需要精确时钟信号的应用,ABM3都能提供出色的性能。对于寻找高质量晶体振荡器的工程师和技术人员来说,强烈推荐使用ABM3系列晶体。

ABM3-13.560MHZ-B2-T参数

参数
负载电容 18pF
频率稳定性 ±50ppm
频率容差 ±20ppm
等效串联电阻 60Ω
频率 13.56MHz
驱动电平 10μW
长*宽*高 5mm*3.2mm*1.3mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM3-13.560MHZ-B2-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM3-13.560MHZ-B2-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM3-13.560MHZ-B2-T ABM3-13.560MHZ-B2-T数据手册

ABM3-13.560MHZ-B2-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
