ASVMPC-14.7456MHZ-Z-T

产品分类: 有源晶振
厂牌: ABRACON
产品描述: ±50ppm 14.7456MHz QFN 贴片安装 7mm*5mm*900μm
供应商型号: 535-11475-6-ND
供应商: Digi-Key
标准整包数: 1

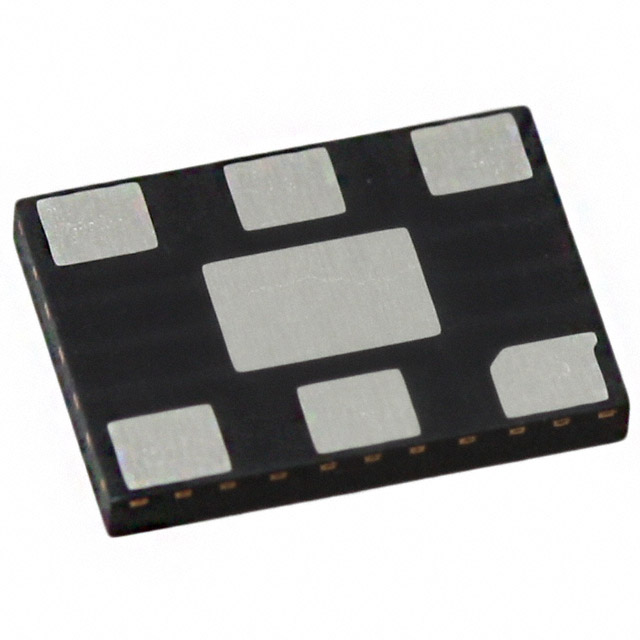

ABRACON 有源晶振 ASVMPC-14.7456MHZ-Z-T

ASVMPC-14.7456MHZ-Z-T概述

    ASVMP MEMS Clock Oscillator

    1. 产品简介


    ASVMP 是一款高性能的MEMS振荡器,专为高带宽通信应用而设计。该产品采用了3G MEMS技术,具备低功耗和高稳定性,适用于多种通信标准,如SATA、SAS、光纤通道、EPON、GPON、PCI Express、Display Port等。其主要功能包括超低功耗、卓越的温度稳定性和抗冲击能力。广泛应用于存储区域网络(SANs)、无源光网络(PON)、以太网、高速接口等领域。

    2. 技术参数


    - 频率范围:
    - CMOS:2.3000 MHz - 170.0000 MHz
    - LVPECL:2.3000 MHz - 460.0000 MHz
    - LVDS:2.3000 MHz - 460.0000 MHz
    - HCSL:2.3000 MHz - 460.0000 MHz
    - 工作温度范围:
    - 商业级:-20°C 至 +70°C
    - 工业级:-40°C 至 +85°C
    - 扩展工业级:-40°C 至 +105°C
    - 汽车级:-55°C 至 +125°C
    - 启动时间:5ms
    - 使能时间:20ns(标准),5ms(关闭选项)
    - 禁用时间:5ns
    - 禁用电流:20mA(标准),0.095mA(关闭选项)
    - 电源电压(Vdd):+2.25 V 至 +3.6 V
    - 电源电流(Idd):典型值为31mA至35mA
    - 输出逻辑电平:VOH = 0.9 Vdd,VOL = 0.1 Vdd
    - 上升时间(Tr):1.1 ns 至 2.0 ns
    - 下降时间(Tf):1.3 ns 至 2.0 ns
    - 占空比:45% 至 55%
    - 集成相位抖动(JPH):0.30 ps 至 2 ps
    - 周期抖动均方根(JPER):3.0 ps
    - 尺寸:7.0 x 5.0 x 0.85mm

    3. 产品特点和优势


    - 低功耗:适用于高带宽通信系统。
    - 高稳定性:在广泛的温度范围内保持优异的频率稳定性。
    - 低噪声:具备高电源噪声抑制能力(-50dBc)。
    - 耐用封装:采用紧凑型塑料封装,具有较好的耐冲击性能。
    - 多功能输出:提供CMOS、LVPECL、LVDS和HCSL输出模式。
    - 快速响应:短时使能和禁用时间。

    4. 应用案例和使用建议


    应用案例:
    - SATA和SAS硬盘驱动器:确保高带宽数据传输的稳定性和可靠性。
    - 以太网交换机:提供精确的时钟信号,提升数据处理效率。
    - 汽车电子:适应汽车环境的温度变化,确保可靠运行。
    使用建议:
    - 在使用前,建议对电路进行详细的热仿真,确保其在极端温度下的稳定性。
    - 由于存在较长的交货期(对于2.3000MHz到9.9999MHz之间的频率,交货期为6-8周),建议提前规划并预订。
    - 确保良好的电路接地和电源去耦合,以减少电源噪声影响。

    5. 兼容性和支持


    - 兼容性:ASVMP可与各种标准通信协议和电气接口兼容,包括CMOS、LVPECL、LVDS和HCSL。
    - 技术支持:Abracon公司提供了详细的技术文档和支持服务,用户可以通过其官方网站获取更多帮助。

    6. 常见问题与解决方案


    - 问题1:如何测试振荡器的频率稳定性?
    - 解答:通过测量振荡器在不同温度和电压条件下的输出频率,计算其频率偏差。
    - 问题2:禁用时间过长怎么办?
    - 解答:如果禁用时间过长,可以考虑更换具有更短禁用时间的型号或调整电路配置。
    - 问题3:如何处理电源噪声?
    - 解答:建议使用0.01uF的旁路电容来滤除电源噪声,同时确保良好的电路接地。

    7. 总结和推荐


    ASVMP是一款高性能的MEMS振荡器,具备低功耗、高稳定性和良好的兼容性。其在存储区域网络、无源光网络和以太网等领域的应用表现尤为出色。尽管其价格相对较高,但其卓越的性能和稳定性使其成为高性能应用的理想选择。强烈推荐在需要高精度和高稳定性的应用场景中使用此产品。

ASVMPC-14.7456MHZ-Z-T参数

参数
频率稳定性 ±50ppm
频率容差 -
频率 14.7456MHz
长*宽*高 7mm*5mm*900μm
通用封装 QFN
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ASVMPC-14.7456MHZ-Z-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASVMPC-14.7456MHZ-Z-T数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON ASVMPC-14.7456MHZ-Z-T ASVMPC-14.7456MHZ-Z-T数据手册

ASVMPC-14.7456MHZ-Z-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
