ABM3C-25.000MHZ-D4Y-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: Abracon 晶振, 25MHz, 贴片安装, 18pF负载, 5 x 3 x 1.3mm, 长5mm
供应商型号: 31M-ABM3C-25.000MHZ-D4Y-T
供应商: 云汉优选
标准整包数: 1
ABRACON 无源晶振 ABM3C-25.000MHZ-D4Y-T

ABM3C-25.000MHZ-D4Y-T概述

    ABM3C Ceramic SMD Crystal 技术手册概述

    产品简介

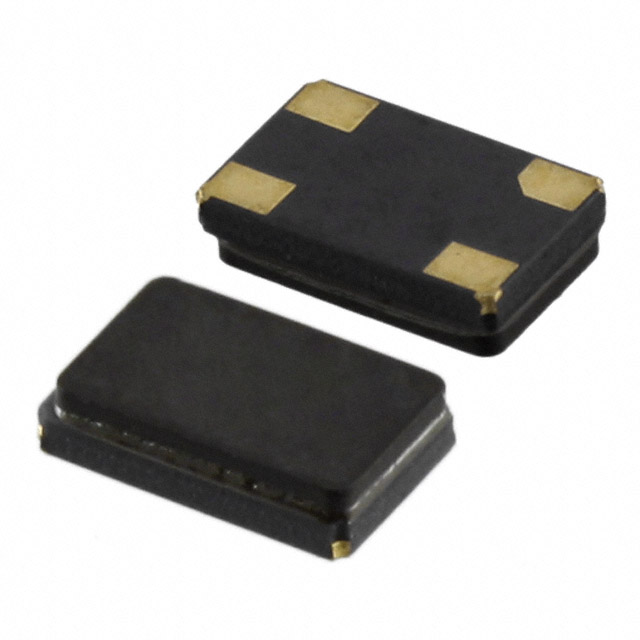

    ABM3C 是一款小型化、高精度陶瓷表面贴装晶体,适用于多种高密度应用场合。该产品体积小巧(5.0 x 3.2 x 1.3mm),具有低高度和紧公差的特点,使其非常适合用于薄型设备中。它的主要功能是作为频率控制元件,在通信设备、调制解调器、无线应用等领域有着广泛应用。此外,ABM3C 满足RoHS标准,环保且易于制造。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 频率范围 | 10.000 | 50.000 | MHz 基准频率 |
    | 工作模式 基本模式 |
    | 工作温度 | -10 | +70 | °C
    | 存储温度 | -40 | +90 | °C
    | 频率容差 | -50 | +50 | ppm | 参见选项 |
    | 频率稳定性 | -50 | +50 | ppm | 参见选项 |
    | 等效串联电阻 | 60 Ω | 10.000-15.999MHz |
    | 并联电容 | 7 pF
    | 负载电容 | 18 pF | 标准配置;其他参见选项 |
    | 驱动功率 | 10 | 100 | μW
    | 年老化率 | -5 | +5 | ppm @25°C±3°C | 第一年老化率 |
    | 绝缘电阻 | 500 MΩ | @ 100Vdc ± 15V |

    产品特点和优势


    - 低高度设计:ABM3C 仅1.3毫米高,适合需要薄型结构的应用场合。
    - 玻璃密封和缝封两种选择:根据客户要求,可以选择玻璃密封或缝密封,增加了产品的多样性和灵活性。
    - 高稳定性:即使在宽泛的工作温度范围内,也能保持稳定的性能。
    - 环保材料:RoHS标准下的无铅设计符合现代生产需求。
    - 高可靠性:适用于商业、工业和部分汽车应用。

    应用案例和使用建议


    - 通信设备:ABM3C可用于需要高稳定性和精确频率控制的通信设备中,如移动通信设备、无线局域网(WLAN)模块。
    - 测试设备:在高性能测试仪器中,ABM3C能提供可靠的频率参考信号。
    - 使用建议:在使用过程中,应注意按照制造商的回流焊工艺进行组装,确保焊接质量和长期稳定性。

    兼容性和支持


    - 兼容性:ABM3C适用于标准的SMT贴片工艺,与其他标准电子设备兼容良好。
    - 技术支持:厂商提供全面的技术支持和文档资源,确保客户能够顺利集成到现有系统中。

    常见问题与解决方案


    - Q: 如何确定负载电容?
    - A: 请指定标准负载电容为18pF,如有特殊需求可定制。

    - Q: 如何应对高温环境?
    - A: 可通过选用稳定性更高的型号(如指定频率稳定性为±30ppm)来适应更宽泛的工作温度范围。

    - Q: 需要哪种类型的回流焊工艺?
    - A: 请遵循Sn-Pb合金回流焊工艺,以获得最佳的焊接效果和可靠性。

    总结和推荐


    ABM3C是一款高度集成的陶瓷表面贴装晶体,以其紧凑的设计、高稳定性和广泛的应用范围脱颖而出。无论是在通讯、测试还是其他高密度应用场景中,它都能提供卓越的频率控制性能。鉴于其广泛的兼容性和强大的技术支持,强烈推荐在专业领域内使用此款产品。

ABM3C-25.000MHZ-D4Y-T参数

参数
频率容差 ±30ppm
等效串联电阻 50Ω
频率 25MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±30ppm
长*宽*高 5mm*3.2mm*1.3mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM3C-25.000MHZ-D4Y-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM3C-25.000MHZ-D4Y-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM3C-25.000MHZ-D4Y-T ABM3C-25.000MHZ-D4Y-T数据手册

ABM3C-25.000MHZ-D4Y-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
