首页  >  产品百科  >  ABM11W-37.0500MHZ-4-B1U-T3

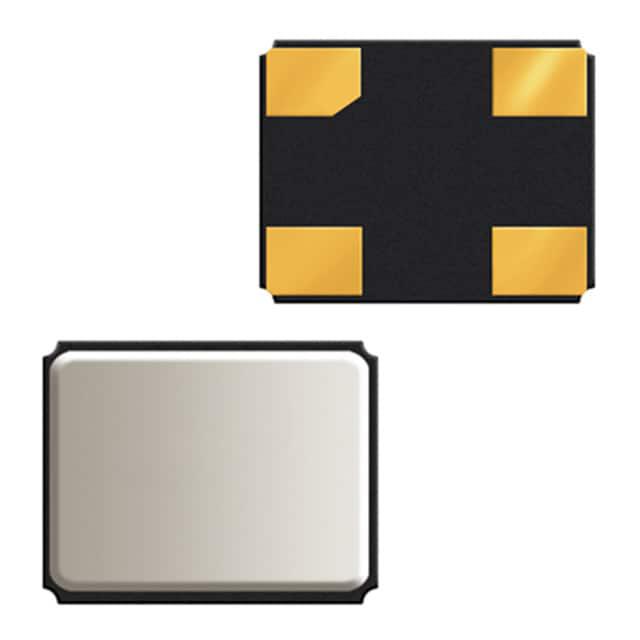

ABM11W-37.0500MHZ-4-B1U-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 4pF ±10ppm ±10ppm 37.05MHz 80Ω 贴片安装 2mm*1.6mm*500μm
供应商型号: SYE-ABM11W-37.0500MHZ-4-B1U-T3
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABM11W-37.0500MHZ-4-B1U-T3

ABM11W-37.0500MHZ-4-B1U-T3概述

    IoT Optimized Low Profile Quartz Crystal ABM11W Series

    1. 产品简介


    ABM11W系列是一款特别为物联网(IoT)优化的低轮廓石英晶体。该产品具有超小尺寸(2.0 x 1.6 x 0.5毫米),非常适合于高度受限的设计。这些晶体主要应用于可穿戴设备、蓝牙/蓝牙低功耗(BLE)模块、无线模块、机器对机器(M2M)连接、超低功耗微控制器以及近场通信(NFC)等领域。

    2. 技术参数


    以下是ABM11W系列的关键技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 16.0000 | 50.0000 | MHz |
    | 工作模式 | 基本振荡 |
    | 操作温度范围 | -40 | +125 | °C |
    | 存储温度范围 | -55 | +125 | °C |
    | 频率容差 (@+25°C) | -10 | +10 | ppm |
    | 频率稳定性 (相对于+25°C) | -10 | +10 | ppm |
    | 等效串联电阻 (R1) | - | - | 150 - 200 | Ω |
    | 并联电容 (C0) | - | - | 1.0 | pF |
    | 负载电容 (CL) | - | - | 4.0 | pF |
    | 驱动级 | 10 | - | 100 | μW |
    | 年龄老化率 (@25°C±3°C) | -2 | +2 | ppm |
    | 绝缘电阻 | 500 | - | MΩ |

    3. 产品特点和优势


    ABM11W系列石英晶体的主要特点包括:
    - 能量节约型,适用于可穿戴设备和IoT应用。
    - 极低的电镀电容,最低可达4pF,并优化了ESR。
    - 最高0.5毫米的高度设计,非常适合空间受限的设计。
    - 缝密封装,提供长期可靠性。
    - 可以在广泛的温度范围内(-40°C到+125°C)稳定运行,确保在严苛环境中正常工作。

    4. 应用案例和使用建议


    ABM11W系列石英晶体广泛用于以下应用:
    - 可穿戴设备:利用其紧凑的设计,适合于小型穿戴设备。
    - IoT设备:如智能门锁、智能家居设备等,保证低功耗和高效性能。
    - 蓝牙/蓝牙低功耗模块:用于短距离无线通信。
    - 机器对机器连接:在工业自动化和远程监控系统中发挥作用。
    - 超低功耗MCU:确保设备能够在电池供电的情况下长时间运行。
    使用建议:
    - 确保负载电容选择正确,以达到最佳频率稳定性。
    - 注意温度变化对晶体性能的影响,特别是极端温度环境下。
    - 为确保长期可靠运行,建议进行周期性的测试和维护。

    5. 兼容性和支持


    ABM11W系列石英晶体具有较强的兼容性,适用于多种电子产品。ABRAコン公司提供了详细的技术文档和支持服务,用户可以通过官方渠道获取帮助和指导。

    6. 常见问题与解决方案


    - 问题: 为什么某些型号的ESR比其他型号高?
    - 解决方案: 由于不同频率下晶体的物理特性不同,建议选择适合特定频率的晶体型号。

    - 问题: 如何确定合适的频率和负载电容?
    - 解决方案: 请根据具体应用需求,参考技术手册中的表格和图表,选择合适的参数组合。

    7. 总结和推荐


    总体而言,ABM11W系列石英晶体是专门为IoT应用设计的理想选择。其优越的性能和稳定性使其成为各种高性能应用的理想选择。如果你正在寻找一个既能节省能源又能在苛刻条件下表现良好的晶体,那么ABM11W系列是一个非常不错的选择。强烈推荐使用该产品。

ABM11W-37.0500MHZ-4-B1U-T3参数

参数
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 80Ω
频率 37.05MHz
驱动电平 -
负载电容 4pF
长*宽*高 2mm*1.6mm*500μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM11W-37.0500MHZ-4-B1U-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM11W-37.0500MHZ-4-B1U-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM11W-37.0500MHZ-4-B1U-T3 ABM11W-37.0500MHZ-4-B1U-T3数据手册

ABM11W-37.0500MHZ-4-B1U-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
