ABM8W-12.1875MHZ-4-J2Z-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 4pF ±20ppm ±50ppm 12.1875MHz 100Ω 10μW 贴片安装 3.2mm*2.5mm*750μm
供应商型号: SYE-ABM8W-12.1875MHZ-4-J2Z-T3
供应商: 海外现货
标准整包数: 1

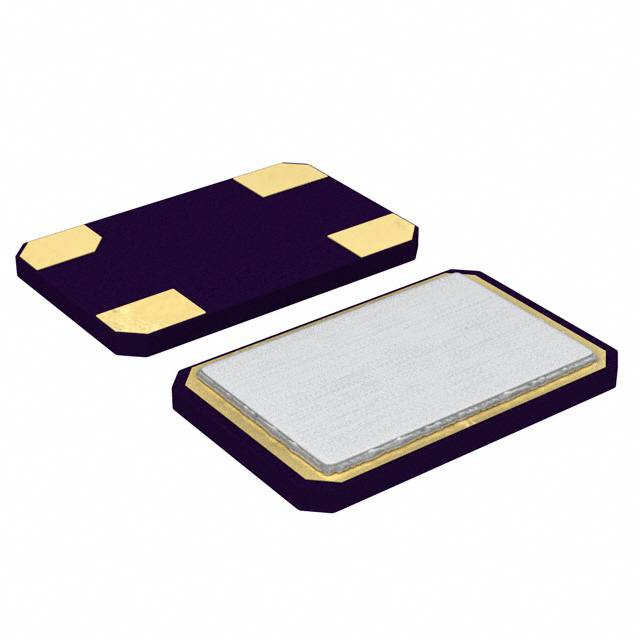

ABRACON 无源晶振 ABM8W-12.1875MHZ-4-J2Z-T3

ABM8W-12.1875MHZ-4-J2Z-T3概述

    文章:物联网优化低轮廓石英晶体

    产品简介


    物联网(IoT)优化低轮廓石英晶体ABM8W系列是专门为节省能源的可穿戴设备和物联网应用设计的。这类晶体尺寸紧凑,仅为3.2 x 2.5 x 0.75mm,具有优良的电气特性和高度可靠性。该系列产品可以广泛应用于可穿戴设备、物联网(IoT)、蓝牙/BLE、无线模块、机器对机器(M2M)通信、超低功耗微控制器、近场通信(NFC)以及ISM频段等领域。

    技术参数


    - 频率范围: 10.0000MHz至54.0000MHz
    - 操作模式: 基本模式
    - 工作温度范围: -40°C至+125°C
    - 存储温度范围: -55°C至+125°C
    - 频率容差: ±10ppm(参见选项)
    - 频率稳定性: ±10ppm(参考+25°C)
    - 等效串联电阻(R1): 200Ω(-40°C至+125°C范围内)
    - 并联电容(C0): 小于2.0pF
    - 负载电容(CL): 4.0pF(参见选项)
    - 驱动水平: 10μW至100μW
    - 老化率: -2至+2ppm/年(在25°C±3°C条件下)
    - 绝缘电阻: 500MΩ@100Vdc±15V

    产品特点和优势


    - 低镀层电容: 最低电容仅4pF,具有优化的等效串联电阻(ESR)。
    - 低轮廓设计: 高度最大为0.75mm,非常适合高密度设计。
    - 防泄漏密封: 无缝密封设计以确保长期可靠运行。
    - 适用于多种应用场景: 包括可穿戴设备、物联网应用、蓝牙/蓝牙低能耗(BLE)、无线模块等。

    应用案例和使用建议


    ABM8W系列晶体因其优越的性能和紧凑的设计,在多个行业中都有广泛的应用。例如,用于可穿戴设备时,可以显著提高设备的能效和使用寿命;在物联网应用中,它可以提供稳定的时钟信号,保证设备之间的精准通信。
    使用建议:
    - 确保电路板在焊接过程中遵循推荐的回流焊曲线(Preheat, Reflow, Peak Heat),以避免不必要的损坏。
    - 在选择负载电容时,应考虑具体应用的需求,根据手册提供的数据表进行选择。

    兼容性和支持


    ABM8W系列晶体具有广泛的兼容性,可以轻松集成到现有系统中。此外,厂商提供了详尽的技术支持,包括详细的安装指南和维护服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    - 问题: 在焊接过程中出现开裂现象。
    - 解决方法: 检查焊接过程是否符合推荐的回流焊曲线。
    - 问题: 设备工作时出现不稳定的时钟信号。
    - 解决方法: 检查负载电容设置是否正确,并确保其在手册推荐的范围内。


    总结和推荐


    总体而言,ABM8W系列物联网优化低轮廓石英晶体凭借其高效节能、稳定性高以及出色的电气特性,非常适合用于各类高度集成和紧凑型的设计中。推荐在需要精确时钟信号和低功耗控制的应用中使用此系列晶体。由于其卓越的性能和广泛的兼容性,它在众多行业中的应用前景非常广阔。

ABM8W-12.1875MHZ-4-J2Z-T3参数

参数
频率容差 ±20ppm
等效串联电阻 100Ω
频率 12.1875MHz
驱动电平 10μW
负载电容 4pF
频率稳定性 ±50ppm
长*宽*高 3.2mm*2.5mm*750μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM8W-12.1875MHZ-4-J2Z-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM8W-12.1875MHZ-4-J2Z-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM8W-12.1875MHZ-4-J2Z-T3 ABM8W-12.1875MHZ-4-J2Z-T3数据手册

ABM8W-12.1875MHZ-4-J2Z-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
