ABLJO-100.000MHZ-T

产品分类: 有源晶振
厂牌: ABRACON
产品描述: ±25ppm 100MHz SMD 贴片安装 14.3mm*8.7mm*5.5mm
供应商型号: Q-ABLJO-100.000MHZ-T
供应商: 期货订购
标准整包数: 10

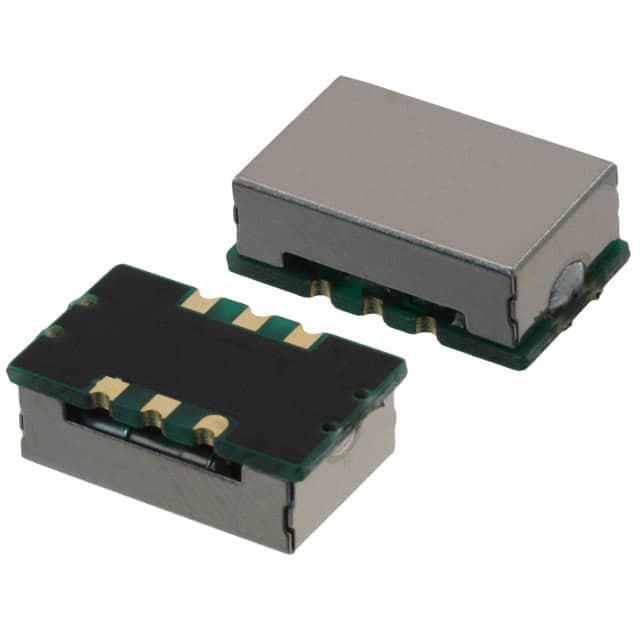

ABRACON 有源晶振 ABLJO-100.000MHZ-T

ABLJO-100.000MHZ-T概述


    产品简介


    这款低相位噪声晶体振荡器(Low Jitter Crystal Oscillator)是专为需要高精度和稳定性应用设计的高性能电子元器件。它广泛应用于航空航天(Avionics)、军事通信(Military communications)、高清电视(High Definition TV)、测试与测量(Test & Measurement)等领域,尤其适合需要超低抖动(Ultra Low Jitter)的应用场景,如超高频通信电路(Ultra Low Jitter RF Communication Circuitry)。

    技术参数


    - 封装尺寸: 14.3 x 8.7 x 5.5 mm
    - 频率范围: 80.00 MHz 至 200.00 MHz
    - 频率调整范围: ±45.00 ppm
    - 输出电平: LVCMOS
    - 电源电压: 3.135 V 至 3.465 V
    - 最大电流消耗:
    - 80 MHz 至 99.999 MHz: 25.00 mA
    - 100 MHz 至 149.999 MHz: 30.00 mA
    - 150 MHz 至 200 MHz: 40.00 mA
    - 温度范围: -40°C 至 +85°C
    - 相位噪声:
    - 156.25 MHz 载波下
    - @ 10 Hz 偏移: -73 dBc/Hz
    - @ 100 Hz 偏移: -107 dBc/Hz
    - @ 1,000 Hz 偏移: -134 dBc/Hz
    - @ 10,000 Hz 偏移: -148 dBc/Hz 至 -140 dBc/Hz
    - @ 100,000 Hz 偏移: -154 dBc/Hz 至 -150 dBc/Hz
    - @ 1,000,000 Hz 偏移: -158 dBc/Hz 至 -150 dBc/Hz
    - 集成RMS相位抖动: 0.10 ps 最大值(12 kHz 至 20 MHz 频带)

    产品特点和优势


    1. 高“Q”第三泛音晶体技术:提供卓越的频率稳定性和极低的相位噪声。
    2. 超低抖动性能:最大抖动仅为0.10 ps(12 kHz 至 20 MHz),适用于需要极高信号纯净度的应用。
    3. 宽工作温度范围:在-40°C 至 +85°C 的范围内保持稳定性能。
    4. 标准频率选择:提供多个标准频率选项,便于不同应用的需求。
    5. 认证合规:符合ISO9001:2008质量管理体系认证,RoHS和RoHS II环保标准,无铅(Pb Free)。

    应用案例和使用建议


    - 高清电视(HDTV):在高清电视中用于精确的时钟同步,确保图像质量和播放流畅。
    - 测试与测量设备:在高精度测量仪器中,例如信号发生器和频谱分析仪,用于提高测量精度。
    - 通信系统:在高频通信设备中作为本地振荡器,减少信号失真,提升通信质量。
    使用建议:
    - 在使用前需确保电源电压在3.135 V 至 3.465 V 之间,以保证最佳性能。
    - 根据应用需求选择合适的频率。
    - 在极端环境温度下,注意频率稳定性的影响,可能需要额外校准。

    兼容性和支持


    该产品采用标准的LVCMOS输出,与大多数现代数字电路接口兼容。厂商提供了详细的技术支持和维修服务,可通过官网www.abracon.com获取更多信息和支持。

    常见问题与解决方案


    - 问题1: 产品如何进行频率调整?
    - 解决方案: 使用控制电压范围0.0 V 至 3.30 V 进行频率调整。
    - 问题2: 产品的最大电流消耗是多少?
    - 解决方案: 80 MHz 至 99.999 MHz: 25.00 mA;100 MHz 至 149.999 MHz: 30.00 mA;150 MHz 至 200 MHz: 40.00 mA。
    - 问题3: 产品的工作温度范围是什么?
    - 解决方案: -40°C 至 +85°C。

    总结和推荐


    这款低相位噪声晶体振荡器在高精度和稳定性方面表现出色,广泛适用于多种高端应用领域。其超低抖动性能和宽工作温度范围使其在苛刻环境下也能保持优异性能。虽然该产品适用于商业、工业和某些汽车应用,但不适用于要求高可靠性的关键任务应用。我们强烈推荐该产品给需要高精度时钟源的设计工程师和制造商。

ABLJO-100.000MHZ-T参数

参数
频率容差 -
频率 100MHz
频率稳定性 ±25ppm
长*宽*高 14.3mm*8.7mm*5.5mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABLJO-100.000MHZ-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABLJO-100.000MHZ-T数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON ABLJO-100.000MHZ-T ABLJO-100.000MHZ-T数据手册

ABLJO-100.000MHZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
