ATFC-0201-2N0-B-T

产品分类: 贴片电感
厂牌: ABRACON
产品描述: 500MHz 8GHz 200mA 8@500MHz 2nH 700mΩ ±0.1nH 0201 贴片安装 600μm*300μm*280μm
供应商型号:
供应商:
标准整包数: 0

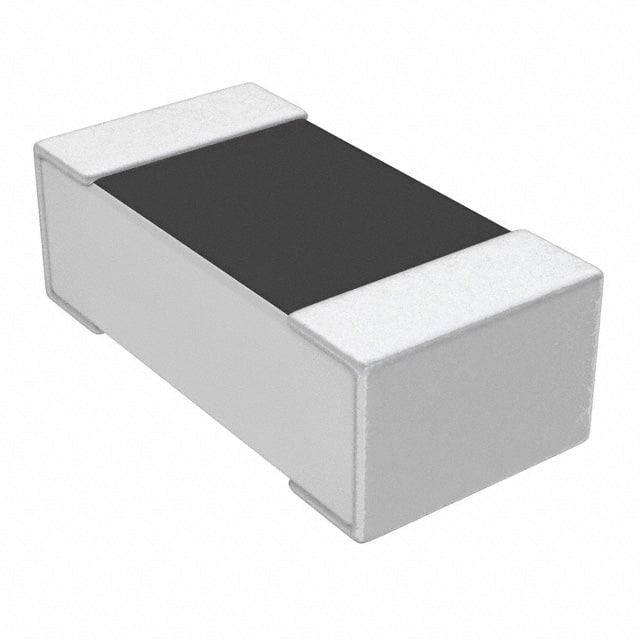

ABRACON 贴片电感 ATFC-0201-2N0-B-T

ATFC-0201-2N0-B-T概述

    # 高性能薄型薄膜贴片电感ATFC-0201

    产品简介


    基本描述
    ATFC-0201是一种高性能薄型薄膜贴片电感,由Abracon公司生产。该电感器尺寸仅为0.6 x 0.3 x 0.23mm,采用光刻单层陶瓷芯片技术制造。这种小体积的电感器适用于多种现代电子设备,包括手机、GPS系统、无线局域网(WLAN)模块、蓝牙模块、通信设备等。该电感器能够为VCO、TCXO电路及RF收发器模块提供关键支持,具有高自谐振频率(SRF)、优良的品质因数(Q值)和优异的温度稳定性。
    适用范围
    - 手机
    - GPS
    - VCO电路
    - TCXO电路
    - RF收发器模块
    - 无线局域网
    - 蓝牙模块
    - 通信设备

    技术参数


    尺寸与包装
    - 尺寸:0.60 x 0.30 x 0.23mm
    - 包装:带卷封装(每卷10,000个)
    工作条件
    - 工作温度:-25°C 至 +85°C
    - 存储温度:25°C ± 3°C;湿度 < 80%RH
    关键电气规格
    - 电感量范围:0.1nH 至 10nH
    - 公差:
    - J级:±5%
    - G级:±2%
    - S级:±0.3nH
    - C级:±0.2nH
    - B级:±0.1nH
    - 最低品质因数(Q):8
    - 最小自谐振频率(SRF):2.0GHz
    - 最大直流电阻(RDC):1.6Ω
    - 最大直流电流(IDC):150mA
    测试条件
    - 测试设备:安捷伦4287A + 安捷伦16196C
    - 测试频率:500MHz

    产品特点和优势


    突出特点
    1. 高自谐振频率:确保在高频电路中稳定工作。
    2. 优良的品质因数:提高电路效率和信号质量。
    3. 紧密的公差:0.1nH的公差使得电感器具有极高的精度。
    4. 稳定的工作温度范围:适合多种恶劣环境。
    5. 低直流电阻:降低功耗,提升能效。
    竞争优势
    ATFC-0201电感器通过其独特的光刻单层陶瓷芯片技术和严密的公差控制,保证了在高频应用中的出色表现。这使其在智能手机、通信模块和GPS系统等领域具有明显竞争优势。

    应用案例和使用建议


    应用案例
    - 手机:用于VCO和TCXO电路以确保信号稳定。
    - 无线通信:在蓝牙模块和WLAN模块中提供精确的电感量支持。
    - 导航系统:GPS设备中的关键组件,帮助维持精确的位置跟踪。
    使用建议
    - 匹配合适的电感值:根据具体电路需求选择合适的电感值。
    - 注意散热管理:尽管直流电阻较低,但长时间大电流工作仍需考虑散热问题。
    - 正确放置电感器:遵循推荐的焊盘布局,确保良好的电气连接和机械稳定性。

    兼容性和支持


    兼容性
    ATFC-0201电感器与多种商业、工业和汽车级应用兼容。然而,它不适用于对可靠性要求极高的军用、航空和生命依赖型医疗应用。对于此类应用,请联系Abracon获取专门设计的产品。
    支持服务
    Abracon公司提供全面的技术支持和售后服务,以确保客户获得最佳体验。如有任何疑问或需要技术支持,可以通过官方电话或网站联系。

    常见问题与解决方案


    常见问题
    1. 如何确定正确的电感值?
    - 参考电路的设计需求和制造商提供的规格表进行选择。

    2. 如何处理电感器过热问题?
    - 确保合理的散热设计,必要时增加散热片或使用散热胶。
    3. 电感器损坏后能否更换?
    - 由于其小型化设计,更换时需谨慎操作,推荐由专业技术人员执行。
    解决方案
    - 咨询制造商:若不确定电感值的选择,可直接咨询Abracon的技术支持团队。
    - 散热优化:改进PCB布局和散热路径,确保电感器的温度在安全范围内。
    - 专业安装:对于更换操作,最好寻求专业帮助以避免损坏。

    总结和推荐


    综合评估
    ATFC-0201是一款非常出色的薄型薄膜贴片电感器,拥有极高的自谐振频率和优秀的品质因数,非常适合于高频电子设备中使用。其紧凑的设计和严格的质量控制使得它在多个应用领域表现出色,特别是在手机、无线通信和导航系统中。
    推荐
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐ATFC-0201电感器给从事高频电路设计的工程师们。无论是手机制造商还是通信模块供应商,这款电感器都是理想的选择。

ATFC-0201-2N0-B-T参数

参数
自谐振频率(SRF) 8GHz
容差 ±0.1nH
直流电阻(DCR) 700mΩ
额定电流 200mA
Q值 8@500MHz
测试频率 500MHz
电感值 2nH
饱和电流(LSAT) -
长*宽*高 600μm*300μm*280μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ATFC-0201-2N0-B-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ATFC-0201-2N0-B-T数据手册

厂牌 PDF简要描述 下载
ABRACON 贴片电感 ABRACON ATFC-0201-2N0-B-T ATFC-0201-2N0-B-T数据手册
