AIMC-0402HQ-8N2H-T

产品分类: 贴片电感
厂牌: ABRACON
产品描述: 250MHz 5GHz 550mA 22@250MHz 8.2nH 160mΩ ±3% 0402 贴片安装 1mm*600μm*650μm
供应商型号: Q-AIMC-0402HQ-8N2H-T
供应商: 期货订购
标准整包数: 10

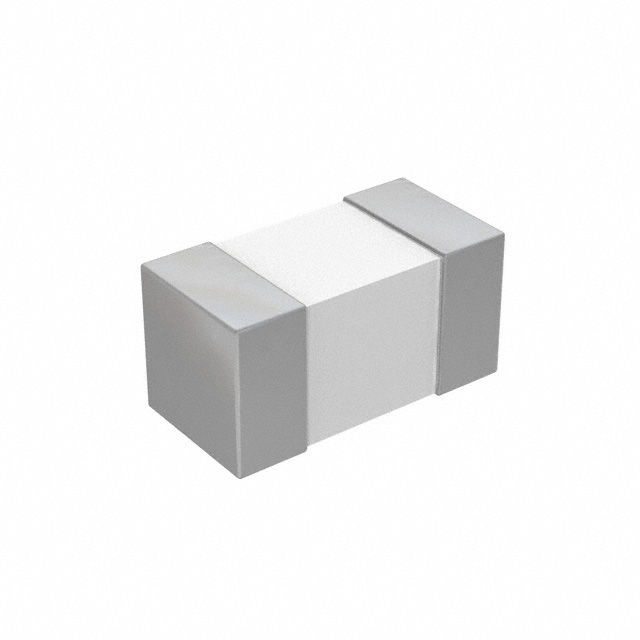

ABRACON 贴片电感 AIMC-0402HQ-8N2H-T

AIMC-0402HQ-8N2H-T概述


    产品简介


    MULTILAYER CHIP CERAMIC INDUCTORS (AIMC-0402HQ)
    Multilayer Chip Ceramic Inductors(AIMC-0402HQ)是专为高频率电路设计的陶瓷电感器。这些电感器采用多层单片结构,提供卓越的可靠性和高自谐振频率。它们具有出色的焊接性和耐热性,非常适合回流焊接工艺。AIMC-0402HQ系列电感器广泛应用于蓝牙、手机(如GSM、CDMA、PDC)、高频电信电路及其他高频通用电路中。

    技术参数


    - 尺寸: 1.0 x 0.6 x 0.5 mm
    - 温度范围: 工作温度:-55°C 至 +125°C;存储温度:-10°C 至 +40°C,最大相对湿度 70%
    - 测试条件: 环境温度:20±15°C;相对湿度:65%±20%;气压:86KPa至106KPa
    主要技术规格:
    | 额定电感值(nH) | 允许误差 | 测试频率(MHz) | 质量因数(Q值) | 自谐振频率(SRF,MHz) | 直流电阻(DCR,Ω) | 最大电流(Ir,mA) |
    ||
    | 1.0 | B/C/S | 250 | 20 | 48 | 0.05 | 1000 |
    | 1.2 | B/C/S | 250 | 20 | 48 | 0.05 | 1000 |
    | ... | ... | ... | ... | ... | ... | ... |
    具体详细的电感值和相关参数见技术手册。

    产品特点和优势


    AIMC-0402HQ 系列电感器具备以下独特优势:
    - 高自谐振频率:能够有效提升电路的稳定性,适用于高频电路设计。
    - 多层单片构造:确保高可靠性,适合长期使用。
    - 优异的焊接性和耐热性:支持回流焊接工艺,方便组装,提高生产效率。
    - 极高的 Q 值:在高频率下表现更佳,能有效减少损耗。
    这些特点使得 AIMC-0402HQ 在蓝牙、移动电话和其他高频电路应用中表现出色,具有很强的市场竞争力。

    应用案例和使用建议


    应用案例:
    - 蓝牙模块:由于其高自谐振频率和出色的稳定性,AIMC-0402HQ 在蓝牙模块中表现优异,能显著提高信号传输质量。
    - 智能手机:AIMC-0402HQ 广泛应用于 GSM、CDMA 和 PDC 手机,以实现高效的能量转换和滤波效果。
    使用建议:
    - 在高频电路设计中,尽量选择自谐振频率较高的电感器,以确保系统稳定性。
    - 确保焊接时预热时间和最高温度符合标准,避免过高的温度导致损坏。
    - 储存时要注意控制温度和湿度,避免尘埃和有害气体的污染,保证电感器的使用寿命。

    兼容性和支持


    AIMC-0402HQ 电感器采用标准封装,易于与其他标准电子元器件集成。厂商提供详尽的技术支持和售后服务,确保客户能够顺利使用和维护这些电感器。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 储存条件不佳,影响电感器寿命 | 控制储存区域的温湿度,避免有害气体和尘埃污染。 |
    | 回流焊接过程中出现异常 | 检查焊接温度和时间是否符合规范,调整参数后重新尝试焊接。|

    总结和推荐


    综上所述,AIMC-0402HQ 系列多层片式陶瓷电感器以其高自谐振频率、可靠的多层单片构造和出色的焊接性能,在高频电路设计中表现优异。推荐应用于需要高性能电感器的场合,尤其是蓝牙模块和移动通信设备中。同时,厂商提供的全面支持确保了产品的长期稳定运行。
    如果您正在寻找一款适用于高频电路的高性能电感器,AIMC-0402HQ 是一个值得考虑的选择。

AIMC-0402HQ-8N2H-T参数

参数
Q值 22@250MHz
测试频率 250MHz
电感值 8.2nH
饱和电流(LSAT) -
自谐振频率(SRF) 5GHz
容差 ±3%
直流电阻(DCR) 160mΩ
额定电流 550mA
长*宽*高 1mm*600μm*650μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AIMC-0402HQ-8N2H-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AIMC-0402HQ-8N2H-T数据手册

厂牌 PDF简要描述 下载
ABRACON 贴片电感 ABRACON AIMC-0402HQ-8N2H-T AIMC-0402HQ-8N2H-T数据手册

AIMC-0402HQ-8N2H-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.7962
库存: 100000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 7962
