AMDLA7030Q-220MT

产品分类: 贴片电感
厂牌: ABRACON
产品描述: 100KHz 2.5A 2A 22μH 190mΩ ±20% 标准安装,贴片安装 7.1mm*6.6mm*3mm
供应商型号: 3490707
供应商: 海外现货
标准整包数: 1

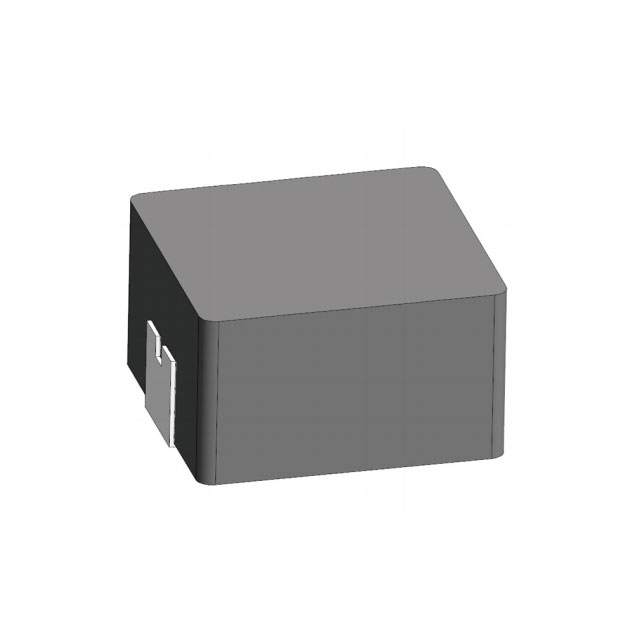

ABRACON 贴片电感 AMDLA7030Q-220MT

AMDLA7030Q-220MT概述

    电子元器件技术手册解析:AMDLA7030Q 汽车贴片电感

    产品简介


    AMDLA7030Q 是一款汽车级贴片电感器,具有出色的电磁屏蔽效果和软饱和特性。该产品通过了 AEC-Q200 认证,适用于高温环境下工作,最高操作温度可达 155°C。AMDLA7030Q 设计用于 100kHz 到 2MHz 的开关频率范围,使其广泛应用于各种车载电子设备中。

    技术参数


    AMDLA7030Q 系列产品包含多种规格,具有不同的电感值、电流能力和电阻特性。以下是几种典型规格的技术参数:
    | 零件号 | 电感量 (uH) | 容差 (%) | IRMS (A) | ISAT (A) | 直流电阻 (mΩ) |
    |
    | AMDLA7030Q-R15NT | 0.15 | 30 | 25.0 | 36.0 | 1.7 |
    | AMDLA7030Q-R22MT | 0.22 | 20 | 21.0 | 32.0 | 2.0 |
    | AMDLA7030Q-R33MT | 0.33 | 20 | 20.0 | 22.0 | 2.8 |
    | ... | ... | ... | ... | ... | ... |
    最大工作电流(IRMS)和饱和电流(ISAT)分别为 25A 和 36A,直流电阻介于 1.7mΩ 至 6.0mΩ 之间。该产品可在 -55°C 到 +155°C 的温度范围内正常工作。

    产品特点和优势


    1. AEC-Q200 认证:确保产品在极端条件下的可靠性和稳定性。
    2. 电磁屏蔽结构:提供高效的抗电磁干扰能力。
    3. 软饱和特性:减少电磁干扰,提高系统的稳定性和效率。
    4. 高工作温度:能够承受高达 155°C 的环境温度,适合在高温环境中应用。
    5. 宽频率适用范围:适应 100kHz 至 2MHz 的开关频率,适用于多种电路设计。

    应用案例和使用建议


    AMDLA7030Q 主要应用于汽车电子系统,如电池管理系统(BMS)、逆变器、车载充电器等。在这些应用中,它能有效滤波和储能,确保系统的稳定运行。
    使用建议:
    - 在设计时考虑适当的散热措施,以防止电感器过热。
    - 选择合适的电感值以满足电路需求,同时保证足够的电流承载能力。
    - 注意电感器与周围组件的间距,以减少相互间的电磁干扰。

    兼容性和支持


    AMDLA7030Q 支持标准的 SMD(表面贴装器件)封装,可直接焊接在 PCB 上。该产品符合 RoHS 标准,并且 ISO 9001:2015 认证确保其质量的一致性和可靠性。Abracon 提供详细的技术支持和售后服务,确保客户在使用过程中获得必要的帮助和支持。

    常见问题与解决方案


    1. 问:如何正确识别不同规格的产品?
    - 答:查看零件号后缀,例如 “-R15NT” 表示 0.15uH, “-R22MT” 表示 0.22uH。

    2. 问:如何正确焊接电感器?
    - 答:遵循推荐的回流焊曲线,预热阶段(150°C~200°C,60~180秒),焊接阶段(217°C,60~150秒),峰值温度(260°C,不超过 10秒)。

    3. 问:如何确定电感器的工作温度?
    - 答:检查电感器上的标识信息或参考产品手册中的工作温度范围。

    总结和推荐


    AMDLA7030Q 以其出色的性能和高度的可靠性,在汽车电子领域有着广泛的应用前景。其软饱和特性和宽工作温度范围使得它特别适合于高温和高频环境下工作。总体而言,这是一款值得推荐的高性能电感器产品,尤其适合需要严苛环境耐受性的场合。如果您正在寻找一个能够应对复杂工作条件的高品质电感器,AMDLA7030Q 将是您的理想选择。

AMDLA7030Q-220MT参数

参数
直流电阻(DCR) 190mΩ
额定电流 2A
Q值 -
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 2.5A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 7.1mm*6.6mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AMDLA7030Q-220MT厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。
