ASPIAIG-F5030-R33M-T

产品分类: 贴片电感
厂牌: ABRACON
产品描述: 100KHz 26A 19.2A 330nH 3.52mΩ ±20% 标准安装,贴片安装 5.5mm*5.3mm*3.1mm
供应商型号: 2848315
供应商: 海外现货
标准整包数: 5
ABRACON 贴片电感 ASPIAIG-F5030-R33M-T

ASPIAIG-F5030-R33M-T概述

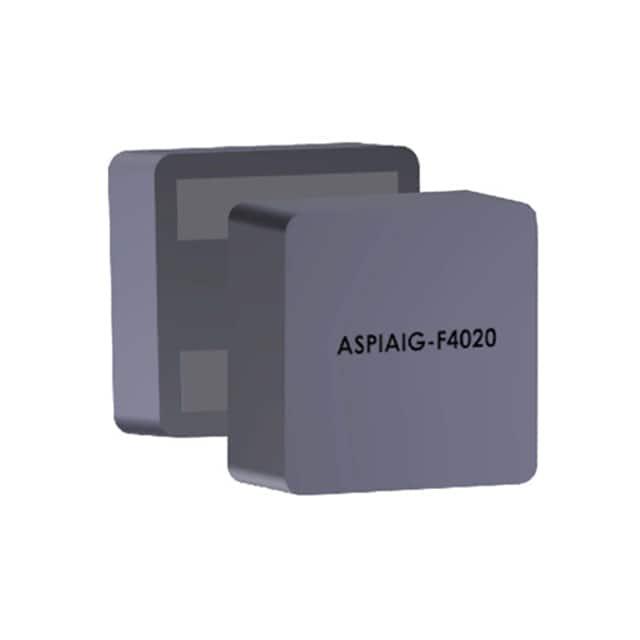

    # 高电流屏蔽式SMD功率电感器ASPIAIG-F系列

    产品简介


    高电流屏蔽式SMD功率电感器ASPIAIG-F系列是由ABRACON公司生产的电子元器件。该系列产品以其出色的电流承载能力、软饱和特性及屏蔽设计而著称,能够有效减少电磁干扰(EMI)。这些电感器广泛应用于汽车级1标准及电动汽车系统、高级驾驶辅助系统(ADAS)及车身电子系统、娱乐信息系统、照明系统、电机控制、太阳能逆变器和太阳能电源系统、分布式电力系统的直流/直流转换器(DC/DC)、现场可编程门阵列(FPGA)的直流/直流转换器、电池供电设备、服务器电压调节模块(VRM)和图形卡(降压转换器)等领域。

    技术参数


    | 零件号 | 电感量(µH) | 容差(%) | 直流电阻(Ω) | 饱和电流(A) | 温升电流(A) |
    |
    | ASPIAIG-F4020-R10 | 0.10 | ±20 | 2.42 | 33.0 | 18.0 |
    | ASPIAIG-F4020-R22 | 0.22 | ±20 | 4.60 | 18.8 | 16.8 |
    | ASPIAIG-F4020-R36 | 0.36 | ±20 | 6.30 | 15.0 | 14.5 |
    | ASPIAIG-F4020-R40 | 0.40 | ±20 | 7.73 | 13.5 | 14.0 |
    | ASPIAIG-F4020-R56 | 0.56 | ±20 | 9.30 | 12.6 | 12.0 |
    | ASPIAIG-F4020-R60 | 0.60 | ±20 | 9.52 | 12.3 | 11.7 |
    | ASPIAIG-F4020-R72 | 0.72 | ±20 | 11.60 | 10.6 | 10.5 |
    | ASPIAIG-F4020-1R0 | 1.00 | ±20 | 14.60 | 8.8 | 9.6 |
    工作环境参数如下:
    - 操作温度范围:-40°C 至 125°C(包括自温升)
    - 存储条件:-10°C 至 +40°C,湿度最大为60%

    产品特点和优势


    独特功能
    - 高电流承载能力:最高可达36A
    - 软饱和特性
    - 屏蔽结构减少电磁干扰(EMI)
    市场竞争力
    这些特性使得ASPIAIG-F系列成为汽车、新能源及高性能计算领域的理想选择。屏蔽设计可以有效减少干扰,提高信号传输质量,尤其适用于需要高电流且低噪声的应用场合。

    应用案例和使用建议


    实际应用场景
    ASPIAIG-F系列广泛应用于多个领域,例如:
    - 用于电动车辆电池管理系统的电流滤波
    - 在太阳能逆变器中进行能量存储和调节
    - 用于LED驱动器的稳定电源输出
    使用建议
    - 选择合适的电感量以匹配实际应用的负载需求。
    - 考虑散热措施以确保长时间运行时的安全性。
    - 在安装时避免过紧,以免影响正常散热。

    兼容性和支持


    兼容性
    这些电感器具有广泛的适用性,可以与其他电子元件和设备轻松集成。由于采用了SMD封装,可以直接贴装到PCB上,从而简化生产过程。
    厂商支持
    ABRACON提供全面的技术支持和服务,包括应用指南、测试报告和生产批准计划(PPAP)支持。

    常见问题与解决方案


    问题一:高温环境下运行时,电感器如何保持稳定性?
    解决方案: 电感器能够在高达125°C的操作温度范围内正常工作,这归功于其良好的散热设计和材料选择。如果实际应用中温度过高,建议增加外部散热装置以保证其长期可靠运行。
    问题二:如何判断电感器是否发生故障?
    解决方案: 可通过测量其直流电阻和电感量来检测。如果发现数值偏离制造商提供的规格表,说明电感器可能已经损坏。建议及时更换新的电感器以确保电路稳定。

    总结和推荐


    综合评估
    ASPIAIG-F系列是专为高要求应用设计的高效能电感器。它具备高电流承载能力、良好的耐温性和强大的电磁干扰抑制能力,使其在汽车、新能源及高性能计算领域具有显著优势。此外,ABRACON提供的技术支持和完善的制造流程也为用户提供了可靠的保障。
    推荐
    鉴于其卓越的性能和广泛的应用前景,强烈推荐使用ASPIAIG-F系列电感器,特别是对电流承载能力和抗干扰能力有较高要求的应用场景。

ASPIAIG-F5030-R33M-T参数

参数
电感值 330nH
饱和电流(LSAT) 26A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 3.52mΩ
额定电流 19.2A
Q值 -
测试频率 100KHz
长*宽*高 5.5mm*5.3mm*3.1mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ASPIAIG-F5030-R33M-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASPIAIG-F5030-R33M-T数据手册

厂牌 PDF简要描述 下载
ABRACON 贴片电感 ABRACON ASPIAIG-F5030-R33M-T ASPIAIG-F5030-R33M-T数据手册

ASPIAIG-F5030-R33M-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 5.9052
50+ ¥ 5.2911
250+ ¥ 5.2911
500+ ¥ 5.1966
1000+ ¥ 5.1966
库存: 1895
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 29.52
