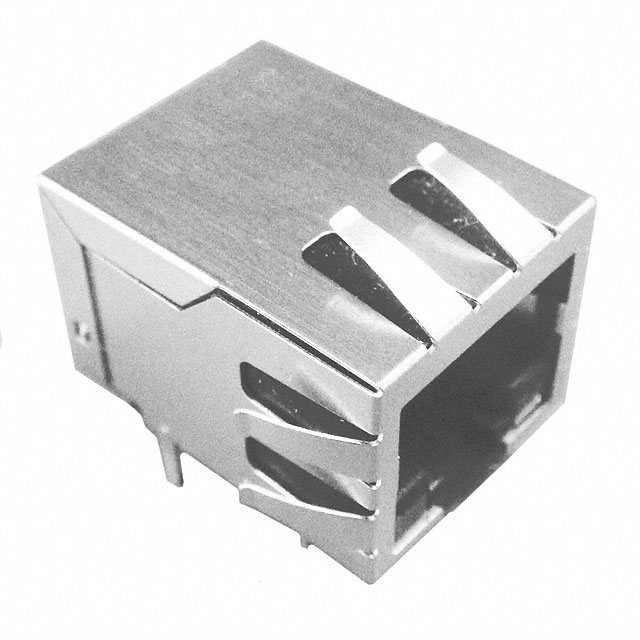

ARJ11F-MASF-AB-A-FL2

厂牌: ABRACON
产品描述: Conn RJ-45 RCP 8 POS 1.01mm Solder RA Thru-Hole 16 Terminal 1 Port Cat 5/Cat 6 Tray
供应商型号: SYE-ARJ11F-MASF-AB-A-FL2
供应商: 海外现货
标准整包数: 1
ABRACON 模块化连接器 - 磁性插孔 ARJ11F-MASF-AB-A-FL2

ARJ11F-MASF-AB-A-FL2概述

    ARJ11F 系列 RJ45 10/100/1000 Base-T 网络接口模块技术手册

    产品简介


    ARJ11F 系列是由 Abracon 公司生产的 RJ45 10/100/1000 Base-T 网络接口模块。该产品主要用于各种网络连接,适用于计算机(NIC)、服务器(LoM)等多种硬件平台。它支持 Cat 5 和 Cat 6 电缆,并且完全符合 IEEE 802.3ab 标准,可用于千兆以太网应用。此外,该产品可以选配或不配 LED 指示灯,使其适用于不同需求的应用场景。

    技术参数


    - 工作温度范围: 0°C 至 +70°C
    - 存储温度范围: -40°C 至 +85°C
    - 接口标准: IEEE 802.3ab
    - 适用电缆: Cat 5 和 Cat 6
    - 插入损耗: ≤1 dB
    - 返回损耗: ≥16 dB
    - 共模抑制比: ≥30 dB
    - 额定电压: 1500 Vrms
    - 机械尺寸: 16.26 x 13.84 x 21.59 mm
    - RoHS 合规: 符合
    - 兼容焊接温度: 峰值温度 250°C ± 10°C,峰值温度时间最大为 5 秒

    产品特点和优势


    - 多功能性: 支持多种电缆类型和连接方式,适用于不同的网络环境。
    - 高可靠性: 符合严格的温度范围要求,能够在广泛的环境下稳定工作。
    - 高共模抑制比: 有效的减少了电磁干扰,提升了信号传输质量。
    - RoHS 合规: 满足环保要求,适用于现代电子设备生产。

    应用案例和使用建议


    ARJ11F 系列产品广泛应用于各类计算机、服务器及工业设备中。例如,在数据中心中,这些模块用于实现高速网络连接,确保数据传输的高效与稳定。为了确保最佳性能,建议在安装时严格按照产品手册中的指导进行,特别是在焊接过程中,注意控制焊接温度,避免过高的焊接温度对模块造成损害。

    兼容性和支持


    - 兼容性: 与 Cat 5 和 Cat 6 电缆完全兼容,可广泛应用于现有的网络架构中。
    - 支持: Abracon 提供技术支持和维护服务。对于需要高可靠性的应用,用户需事先获得书面授权。

    常见问题与解决方案


    - 问题 1: 模块无法正常工作。
    - 解决方案: 检查电缆连接是否正确,确保两端设备的工作模式匹配。若问题仍未解决,联系 Abracon 客服。
    - 问题 2: 连接速度不稳定。
    - 解决方案: 检查物理层连接,确认电缆长度和质量是否符合标准。同时,确保两端设备的设置符合 IEEE 802.3ab 标准。


    总结和推荐


    ARJ11F 系列 RJ45 10/100/1000 Base-T 网络接口模块以其高性能、高可靠性以及广泛的应用场景成为网络连接的理想选择。它不仅满足了现代网络基础设施的需求,同时也提供了良好的用户体验和维护支持。因此,强烈推荐在各种网络应用场景中使用 ARJ11F 系列产品。

ARJ11F-MASF-AB-A-FL2参数

参数
长*宽*高 16.6mm(长度)*32.6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

ARJ11F-MASF-AB-A-FL2厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ARJ11F-MASF-AB-A-FL2数据手册

厂牌 PDF简要描述 下载
ABRACON 模块化连接器 - 磁性插孔 ABRACON ARJ11F-MASF-AB-A-FL2 ARJ11F-MASF-AB-A-FL2数据手册

ARJ11F-MASF-AB-A-FL2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 18.042 ¥ 151.192
25+ $ 17.0996 ¥ 143.2946
60+ $ 16.8516 ¥ 141.2164
120+ $ 14.8552 ¥ 124.4866
300+ $ 13.8632 ¥ 116.1736
540+ $ 13.5656 ¥ 113.6797
1020+ $ 12.8836 ¥ 107.9646
库存: 217
起订量: 17 增量: 60
交货地:
最小起订量为:10
合计: ¥ 1511.92
