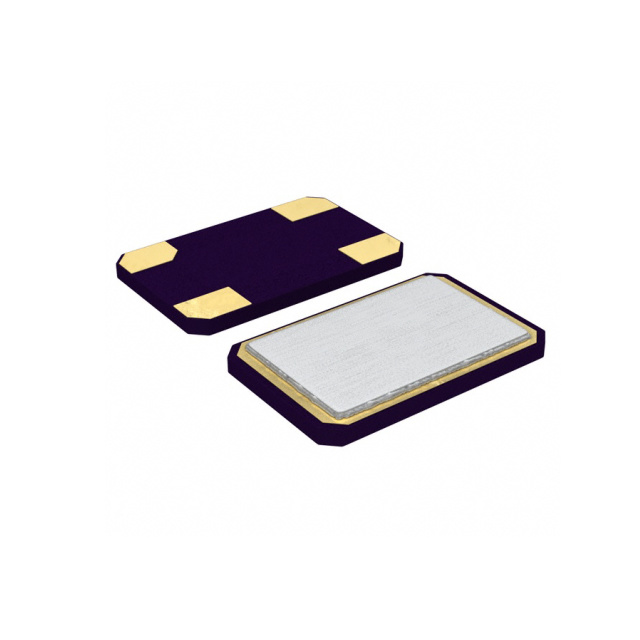

ABMM2-16.000MHZ-D1-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 18pF ±20ppm ±20ppm 16MHz 50Ω 贴片安装 6mm(长度)*3.6mm(宽度)
供应商型号: 815-ABMM216000MHZD1T
供应商: Mouser
标准整包数: 1
ABRACON 无源晶振 ABMM2-16.000MHZ-D1-T

ABMM2-16.000MHZ-D1-T概述

    ABMM2 陶瓷表面贴装低轮廓石英晶体技术手册

    产品简介


    ABMM2 是一款专为RoHS合规设计的陶瓷表面贴装低轮廓石英晶体。这种器件具有低高度(最大1.2毫米)的特点,同时采用无缝密封的陶瓷封装以确保高可靠性。ABMM2 石英晶体广泛应用于计算机、调制解调器、微处理器等领域,同时也适用于通信设备和测试设备等场合。此外,它还特别适合用于PCMCIA接口的应用中。

    技术参数


    以下是ABMM2的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 频率范围 | 7.3728 | - | 110.00 | MHz
    | 工作模式 | 基频标准 | - | 5次谐波标准 | - | - |
    | 工作温度 | -10 | - | +60 | ℃ | 可选配置 |
    | 存储温度 | -40 | - | +85 | ℃
    | 频率容差 | -20 | - | +20 | ppm | 参见选项 |
    | 频率稳定性 | -20 | - | +20 | ppm | 参见选项 |
    | 等效串联电阻 (R1) | - | - | - | Ω | 见表1 |
    | 并联电容 (C0) | - | 7.0 | - | pF
    | 负载电容 (CL) | 8 | - | 33 | pF | 参见选项 |
    | 驱动功率 | 100 | - | 500 | µW
    | 老化率 | -2 | - | +2 | ppm/year | 第一年 |
    | 绝缘电阻 | - | - | - | MΩ | @100Vdc ±15V |
    表1-标准ESR
    | 频率 (MHz) | ESR (Ω) |

    | 7.3728 - 7.999999 (基频) | 150 |
    | 8.000 - 9.999999 (基频) | 72 |
    | 10.000 - 50.000 (基频) | 50 |
    | 30.000 - 100.000 (3次谐波) | 60 |
    | 100.001 - 110.000 (5次谐波) | 80 |

    产品特点和优势


    1. 低高度:ABMM2的最大高度仅为1.2毫米,适合空间受限的设计。
    2. 高可靠性:采用无缝密封的陶瓷封装,大大提高了产品的可靠性。
    3. 宽频率范围:从7.3728 MHz到110.00 MHz,满足多种应用需求。
    4. 稳定的电气特性:提供精确的频率稳定性和低ESR,有助于提高电路的整体性能。

    应用案例和使用建议


    ABMM2石英晶体适用于计算机、调制解调器和微处理器等需要高精度时钟信号的应用。此外,它也适用于通信设备和测试仪器等场合。对于那些对温度敏感的应用,可以考虑使用-40°C至+85°C的工作温度范围版本。为了优化系统性能,可以调整负载电容(CL)以匹配具体应用的需求。

    兼容性和支持


    ABMM2与市面上多数主流芯片组和控制器兼容。对于特殊应用需求,如不同负载电容(CL),可联系供应商获取详细支持。Abracon Corporation 提供全面的技术支持和售后服务,确保客户能够高效解决问题。

    常见问题与解决方案


    1. 问题: 在高温环境下运行时,频率漂移过大。
    解决方案: 更换具有更宽工作温度范围(如-40°C至+85°C)的产品版本。
    2. 问题: 在某些应用中发现ESR过高。
    解决方案: 选择ESR更低的型号或者根据需求定制ESR。
    3. 问题: 需要不同的负载电容(CL)。
    解决方案: 联系供应商进行定制生产,提供所需的负载电容(CL)。

    总结和推荐


    ABMM2 石英晶体凭借其卓越的电气特性和可靠性,在多种应用场景中表现出色。它具有出色的频率稳定性、低ESR和宽泛的工作温度范围,是一款值得推荐的产品。对于要求较高稳定性和可靠性的项目,强烈建议使用ABMM2。

ABMM2-16.000MHZ-D1-T参数

参数
驱动电平 -
负载电容 18pF
频率稳定性 ±20ppm
频率容差 ±20ppm
等效串联电阻 50Ω
频率 16MHz
长*宽*高 6mm(长度)*3.6mm(宽度)
安装方式 贴片安装
包装方式 卷带包装

ABMM2-16.000MHZ-D1-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABMM2-16.000MHZ-D1-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABMM2-16.000MHZ-D1-T ABMM2-16.000MHZ-D1-T数据手册

ABMM2-16.000MHZ-D1-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0695 ¥ 9.0373
10+ $ 0.9522 ¥ 8.0461
100+ $ 0.7524 ¥ 6.3578
500+ $ 0.6998 ¥ 5.9136
1000+ $ 0.5821 ¥ 4.9189
2000+ $ 0.5735 ¥ 4.8459
5000+ $ 0.5408 ¥ 4.5693
10000+ $ 0.5387 ¥ 4.5516
库存: 540
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.03
