AK3ADDF1-100.000T3

产品分类: 有源晶振
厂牌: ABRACON
产品描述:
供应商型号: SYE-AK3ADDF1-100.000T3
供应商: 海外现货
标准整包数: 1
ABRACON 有源晶振 AK3ADDF1-100.000T3

AK3ADDF1-100.000T3概述

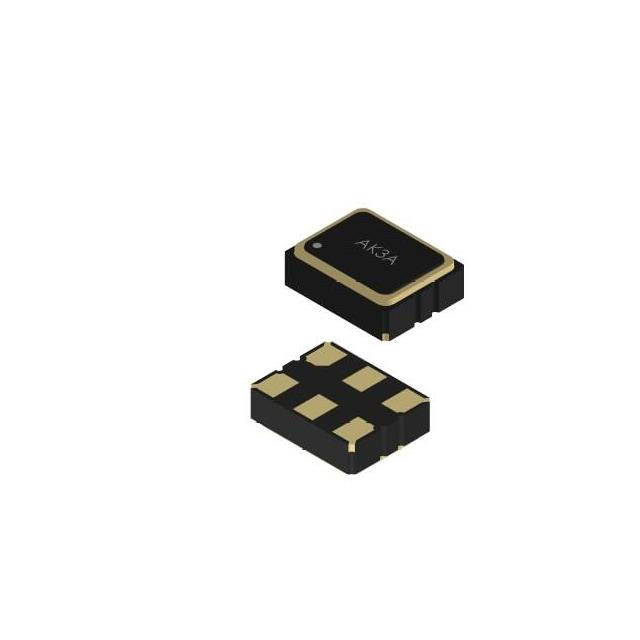

    ClearClock™ Oscillator Family:超低抖动3.2x2.5mm XO

    产品简介


    ClearClock™ 振荡器系列是 ABRACON 公司推出的一种高性能晶体振荡器(XO),适用于多种需要高稳定性和低抖动的应用场景。该系列产品体积小巧(3.2 x 2.5 x 1.0 mm),能够在较宽的工作温度范围内保持出色的频率稳定性。此外,ClearClock™ 振荡器支持多种输出逻辑标准,如 LVPECL、LVDS 和 HCSL,以满足不同应用场景的需求。

    技术参数


    - 频率范围:100 MHz 至 212.5 MHz
    - 标准可用频率:100.000 MHz、114.285 MHz、122.880 MHz、125.000 MHz、148.500 MHz、150.000 MHz、155.520 MHz、156.250 MHz、200.000 MHz 和 212.500 MHz
    - 供电电压 (Vdd):2.97 V 至 3.63 V(选项 A);2.375 V 至 3.63 V(选项 B);2.375 V 至 3.63 V(选项 D)
    - 供电电流 (Idd):
    - LVPECL:40 mA 至 60 mA(200 MHz;Vdd=3.3 V)
    - LVDS:17 mA 至 35 mA(200 MHz;Vdd=3.3 V)
    - HCSL:27 mA 至 40 mA(200 MHz;Vdd=3.3 V)
    - 工作温度范围:
    - 选项 D:-20°C 至 70°C
    - 选项 F 或 Q:-40°C 至 85°C
    - 选项 N:-40°C 至 105°C
    - 存储温度范围:-55°C 至 125°C
    - 频率容差:±5 ppm
    - 频率稳定性:±10 ppm(选项 D,-20°C 至 +70°C)
    - 老化率:±3 ppm(25°C 下一年)

    产品特点和优势


    1. 极低的均方根 (RMS) 抖动:典型值为 83 fs(LVDS @ 156.25 MHz),使其适用于高速通信和数据处理应用。
    2. 工业标准频率覆盖范围:100 MHz 至 212.5 MHz,方便客户根据需求选择适合的频率。
    3. 出色的温度稳定性:-25 ppm 至 ±20 ppm(-40°C 至 +85°C 范围内)。
    4. 多样的供电电压选项:2.5 V、3.3 V 和 2.25 V 至 3.63 V 的连续供电电压选项。
    5. 多种输出逻辑标准:LVPECL、LVDS 和 HCSL,适应各种应用场景。

    应用案例和使用建议


    - 数据中心、存储和服务器:适合要求低抖动和高稳定性的场景。
    - 网络交换机和网关:保障数据传输的速度和可靠性。
    - 100G/200G/400G/800G 以太网:用于高速通信设备。
    - 光纤通道/Sonet/Sdh/PCIe:用于高端通信和存储设备。
    - 工业和 FPGA 应用:适用于需要高可靠性的工业控制系统和嵌入式系统。
    - 测试和测量:提供高精度的时钟信号,用于各类测试设备。

    兼容性和支持


    ClearClock™ 振荡器具有与多种电子元器件和设备的良好兼容性,可通过其标准的工业封装与广泛的应用场景无缝对接。ABRACON 提供全面的技术支持和维护服务,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    - 问题 1:如何确定频率容差?
    - 解决方案:频率容差通常在 ±5 ppm 范围内,具体值取决于特定型号和选项。参见技术手册中的详细说明。
    - 问题 2:如何判断输出电压摆幅?
    - 解决方案:参考表格中的详细数据,确保正确配置外部电路以匹配所需的输出电压摆幅。
    - 问题 3:如何实现电源电压调节?
    - 解决方案:查阅技术手册中的供电电压范围及相应电路配置,确保电源稳定在允许范围内。

    总结和推荐


    ClearClock™ 振荡器凭借其出色的性能指标、广泛的频率覆盖范围和灵活的供电选项,在多种应用场景中表现出色。对于需要低抖动、高频率稳定性的高速通信和数据处理领域,该产品无疑是一个理想的选择。强烈推荐给寻求高质量时钟信号解决方案的专业人士和企业用户。

AK3ADDF1-100.000T3参数

参数
频率 -
频率稳定性 -
频率容差 -
包装方式 卷带包装

AK3ADDF1-100.000T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AK3ADDF1-100.000T3数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON AK3ADDF1-100.000T3 AK3ADDF1-100.000T3数据手册

AK3ADDF1-100.000T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
