ASMCI-0805-R10M-T

产品分类: 贴片电感
厂牌: ABRACON
产品描述: 1MHz 235MHz 1A 100nH 70mΩ ±20% 0805 贴片安装 2mm*1.25mm*1.45mm
供应商型号: 535-12260-2-ND
供应商: Digi-Key
标准整包数: 4000

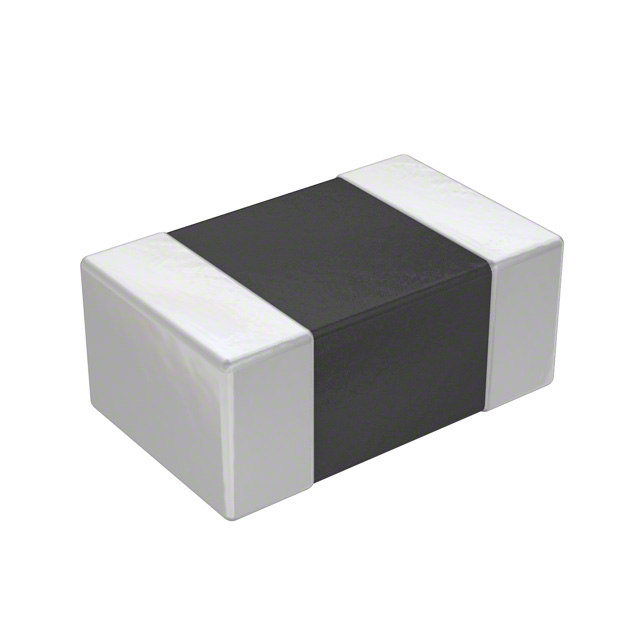

ABRACON 贴片电感 ASMCI-0805-R10M-T

ASMCI-0805-R10M-T概述

    ASMCI-0805 SMD Multilayer Chip Inductor 技术手册

    产品简介


    ASMCI-0805 是一款符合RoHS标准的表面贴装(SMD)多层陶瓷片式电感器,专为扼流圈应用设计。其体积小巧(2.0 x 1.25 x 0.85mm 或 2.0 x 1.25 x 1.25mm),适用于多种电子产品中,如PC、移动电话、数码相机、摄像机和音乐播放器等。

    技术参数


    - 尺寸:2.0 x 1.25 x 0.85mm 或 2.0 x 1.25 x 1.25mm
    - 工作温度范围:-40°C 到 +85°C
    - 存储温度范围:-10°C 到 +40°C(最大湿度70%)
    - 封装:Tape and Reel(0.1~4.7μH: 4000pcs/Reel;10μH: 3000pcs/Reel)
    - 包装材料:Sn/3.0Ag/0.5Cu焊锡膏
    - 再流焊接曲线:预热温度150~200°C(60~120秒);最高温度260°C(最大10秒)

    产品特点和优势


    - 高可靠性结构:单体结构设计,适合高可靠性要求的应用。
    - 优异的焊锡性和耐热性:良好的焊接性和耐热性能。
    - 磁屏蔽:设计用于消除交叉耦合现象。
    - 高直流电流和低直流电阻:低损耗,适用于各种电源线电路。

    应用案例和使用建议


    - 应用场景:广泛应用于PC、移动电话、数码相机、摄像机和音乐播放器等设备中的扼流圈电路。
    - 使用建议:
    - 在焊接过程中,遵循推荐的再流焊接曲线,确保焊接质量。
    - 针对不同应用需求选择合适规格的产品(如ASMCI-0805-R10适用于较小电流的应用)。


    兼容性和支持


    - 兼容性:与常规SMT设备和工艺流程兼容。
    - 技术支持:提供技术咨询和支持服务,确保客户能够正确使用和维护产品。

    常见问题与解决方案


    - Q1: 产品在高温环境下的表现如何?
    - A1: 在-40°C至+85°C的工作温度范围内,ASMCI-0805能够保持稳定的工作性能。
    - Q2: 如何正确进行再流焊接?
    - A2: 遵循技术手册中提供的再流焊接曲线,确保焊接温度和时间均符合要求。

    总结和推荐


    ASMCI-0805 SMD Multilayer Chip Inductor是一款性能优越、应用广泛的扼流圈电感器。其优良的可靠性、耐热性和磁屏蔽特性使其成为许多电子设备的理想选择。如果您正在寻找一种可靠且高性能的电感解决方案,ASMCI-0805无疑是一个值得推荐的选择。

ASMCI-0805-R10M-T参数

参数
Q值 -
测试频率 1MHz
电感值 100nH
饱和电流(LSAT) -
自谐振频率(SRF) 235MHz
容差 ±20%
直流电阻(DCR) 70mΩ
额定电流 1A
长*宽*高 2mm*1.25mm*1.45mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ASMCI-0805-R10M-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASMCI-0805-R10M-T数据手册

厂牌 PDF简要描述 下载
ABRACON 贴片电感 ABRACON ASMCI-0805-R10M-T ASMCI-0805-R10M-T数据手册

ASMCI-0805-R10M-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0988 ¥ 0.8266
8000+ $ 0.0919 ¥ 0.769
12000+ $ 0.0866 ¥ 0.7251
20000+ $ 0.0862 ¥ 0.7213
28000+ $ 0.0812 ¥ 0.6791
40000+ $ 0.0809 ¥ 0.6771
100000+ $ 0.078 ¥ 0.6528
库存: 8000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 3306.4
直接购买
加入购物车
