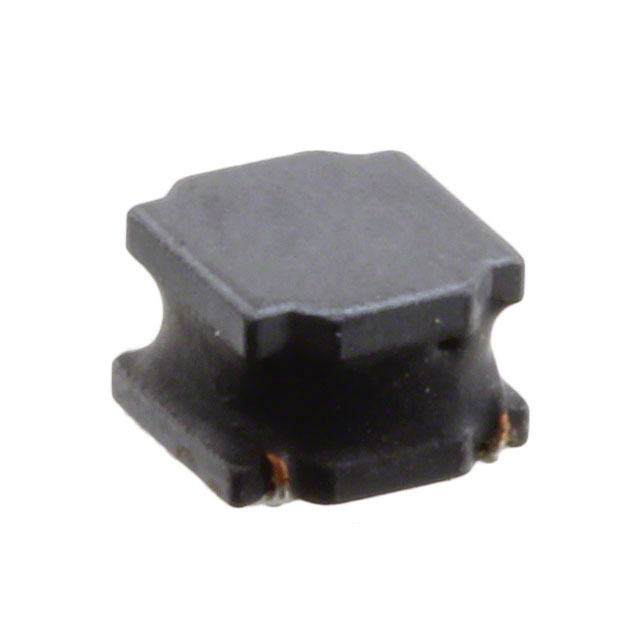

ASPI-4030S-150M-T

产品分类: 贴片电感
厂牌: ABRACON
产品描述: 100KHz 16MHz 1.65A 1.11A 15μH 190mΩ ±20% 1515 标准安装,贴片安装 4mm*4mm*3mm
供应商型号: N-ASPI-4030S-150M-T
供应商: 云汉优选
标准整包数: 2000
ABRACON 贴片电感 ASPI-4030S-150M-T

ASPI-4030S-150M-T概述

    # 电子元器件技术手册:ASPI-4030S磁屏蔽表面贴装功率电感

    产品简介


    基本描述
    ASPI-4030S是一款表面贴装(SMD)磁屏蔽功率电感,由美国Abracon公司生产。这种电感广泛应用于各种电源转换电路中,尤其适合DC-DC转换器等应用。它具有低辐射、大端子面积等特点,适用于便携式通信设备、办公自动化(OA)设备、液晶显示器(LCD)、数字视频光盘(DVD)播放器、调制解调器及机顶盒等多种设备。
    主要功能与应用领域
    - 磁屏蔽结构:有效减少电磁干扰(EMI),降低辐射。
    - 低直流电阻(DCR):可承受较大电流,适用于高能量存储场合。
    - 端子面积大:有利于提高与印刷电路板(PCB)的结合强度,增强焊接可靠性。
    - 主要应用:
    - 便携式通信设备
    - 办公自动化设备
    - 液晶显示器
    - 数字视频光盘播放器
    - 调制解调器
    - 机顶盒
    - DC/DC转换器

    技术参数


    | 参数 | 规格 |

    | 外形尺寸 | 4.0 x 4.0 x 3.0 mm |
    | 工作温度范围 | -40°C 至 +125°C |
    | 存储温度范围 | -10°C 至 +40°C 且相对湿度最大70%RH |
    | 测试条件 | 环境温度:20±15°C;相对湿度:65%±20%;气压:86KPa至106KPa |
    | 电感量 | 0.91μH至100μH,具体值请参考上表 |
    | 直流电阻(DCR)| 0.013Ω至1.150Ω,具体值请参考上表 |
    | 饱和电流 | 1.95A至6.25A,具体值请参考上表 |
    | 温升电流 | 1.00A至4.15A,具体值请参考上表 |
    | 自谐振频率 | 8.4MHz至100MHz,具体值请参考上表 |
    | 标称代码 | R91、1R0、1R2、1R5、1R8、2R2、3R3、4R3、4R7、5R6、6R8、7R5、8R2、100、120、150、180、220、330、360、390、470、510、560、620、680、750、820、910、101、121 |
    | 包装形式 | 编带(每卷2000个) |

    产品特点和优势


    - 磁屏蔽设计:通过Ni-Zn铁氧体芯材实现,能够显著降低辐射干扰。
    - 大型端子面:提供更佳的PCB焊接连接,提高焊接可靠性和抗震动能力。
    - 低直流电阻(DCR):保证了高效的电流传输能力,减少能量损失。
    - 大能量存储能力:适用于高电流密度的应用场景,如DC-DC转换器等。
    这些特点使得ASPI-4030S在诸多电子设备中表现出卓越的性能,适用于要求严格的高性能电路设计中。

    应用案例和使用建议


    应用案例
    - DC-DC转换器:在需要高效率、小体积的设计中,ASPI-4030S提供了理想的电感解决方案。
    - 便携式通信设备:磁屏蔽特性使其成为手机、平板电脑等设备的理想选择。
    - 消费电子产品:如LCD显示器、DVD播放器、机顶盒等,其出色的性能满足了这些设备对稳定性和可靠性的需求。
    使用建议
    - 在设计过程中,需充分考虑产品的工作环境温度及其可能受到的外部干扰。
    - 采用正确的焊接工艺以确保良好的焊接效果,推荐使用预热温度为150~200°C,保持时间为60~120秒,最高温度不得超过260°C。
    - 为确保长期性能,建议在存储超过12个月后进行电极焊锡性测试。

    兼容性和支持


    - 兼容性:ASPI-4030S可与其他标准表面贴装设备兼容,适用于多种设备及系统。
    - 厂商支持:Abracon公司提供了详细的技术支持和服务保障,确保用户能够获得最佳的产品体验。

    常见问题与解决方案


    1. Q:焊接过程中出现虚焊现象怎么办?
    - A:首先检查焊接工艺参数是否符合规范,必要时调整预热温度和时间;其次确认焊接设备及材料质量,避免因材料问题导致焊接不良。
    2. Q:如何确保电感器的长寿命?
    - A:遵循推荐的存储条件和时间限制,尽可能缩短存放时间,并在使用前检查焊锡性。
    3. Q:设备运行时出现过热现象怎么办?
    - A:检查是否超出了额定的温升电流和饱和电流,必要时更换更大规格的电感器。

    总结和推荐


    综合评估
    ASPI-4030S磁屏蔽表面贴装功率电感凭借其优秀的电磁屏蔽效果、高效的能量存储能力和低直流电阻,成为DC-DC转换器和其他高频电源电路中的理想选择。特别适合便携式通信设备、消费电子产品等领域。对于寻求高可靠性和性能稳定的工程师来说,这无疑是一个值得信赖的产品。
    推荐使用
    鉴于其优异的性能和广泛的应用范围,我们强烈推荐ASPI-4030S作为各类电源管理和转换应用中的首选电感器。

ASPI-4030S-150M-T参数

参数
直流电阻(DCR) 190mΩ
额定电流 1.11A
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 1.65A
自谐振频率(SRF) 16MHz
容差 ±20%
长*宽*高 4mm*4mm*3mm
通用封装 1515
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

ASPI-4030S-150M-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASPI-4030S-150M-T数据手册
