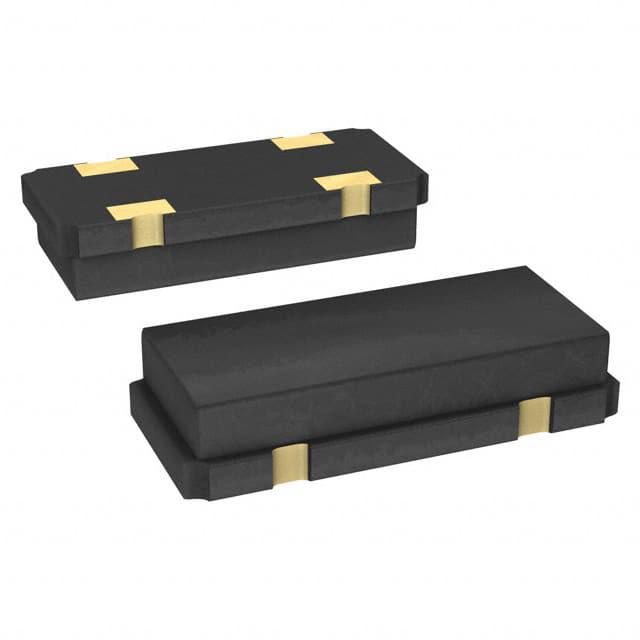

ABC2-20.000MHZ-4-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 18pF ±30ppm ±30ppm 20MHz 30Ω 100μW 贴片安装 11.8mm*5.5mm*2mm
供应商型号: Q-ABC2-20.000MHZ-4-T
供应商: 期货订购
标准整包数: 10
ABRACON 无源晶振 ABC2-20.000MHZ-4-T

ABC2-20.000MHZ-4-T概述


    产品简介


    ABC2是一款低频陶瓷表面贴装微处理器晶体,广泛应用于通信设备和测量仪器中。这种晶体具有小型化设计(1.9mm高度),特别适用于高密度电路板。其出色的环境和热稳定性使其能够在工业级环境中稳定运行,工作温度范围为-40°C到+85°C。此外,ABC2符合RoHS标准,有助于减少对环境的影响。

    技术参数


    ABC2的具体技术参数如下:
    - 尺寸:11.8 x 5.5 x 1.9mm
    - 频率范围:3.200MHz ~ 70.000MHz(基频模式)
    - 谐振电阻(ESR):200Ω~100Ω(视具体频率而定)
    - 操作模式:基频或3次泛音
    - 工作温度:-10°C到+60°C
    - 存储温度:-55°C到+125°C
    - 频率容差:±50ppm
    - 温度稳定性:-50ppm到+50ppm(-10°C到+60°C)
    - 绝缘电阻:500MΩ(100Vdc)
    - 并联电容:7pF
    - 负载电容:18pF
    - 驱动功率:100µW
    - 老化率:±5ppm(第一年)

    产品特点和优势


    ABC2的主要优势在于其小型化设计和宽广的工作温度范围。其1.9mm的高度使其非常适合于空间受限的应用场景。此外,该晶体在各种工作温度下都能保持稳定的性能,这使其在工业应用中表现出色。尤其是其高稳定性、低谐振电阻和良好的热稳定性,使其在要求高性能和可靠性的场合中得到广泛应用。

    应用案例和使用建议


    ABC2被广泛应用于通信设备和测量仪器中。例如,在无线通讯模块中,该晶体可以确保信号的准确传输。对于高密度电路板的应用,其紧凑的设计使得它能够适应有限的空间。
    使用建议:
    - 确保在焊接过程中遵循推荐的回流焊曲线。
    - 在选择负载电容时,根据具体应用需求进行调整以确保最佳性能。
    - 考虑到温度稳定性,尤其是在极端环境下使用时,选择适合的频率稳定性选项。

    兼容性和支持


    ABC2晶体符合RoHS标准,并且是密封的,不需要特殊的防潮处理。如果需要测试插座,可以使用AXS-1155-04-01型号的插座。制造商提供了详细的技术支持和文档,用户可以在官方网站上获取更多关于该产品的信息。

    常见问题与解决方案


    - 问题1:在高温环境下使用时,频率偏移较大。
    - 解决方案:选择频率稳定性更好的选项,如G(±15ppm)、W(±25ppm)或Y(±30ppm)。

    - 问题2:晶体在长时间使用后出现老化现象。
    - 解决方案:在选型时考虑较高的频率老化率,如选用老化率为±5ppm的选项。

    总结和推荐


    总体而言,ABC2是一款高性能的低频陶瓷表面贴装微处理器晶体,具有小型化、高可靠性、宽温范围等特点。无论是用于通信设备还是测量仪器,它都是一个理想的选择。特别是其优异的温度稳定性和低谐振电阻使其在多种应用中表现出色。因此,我强烈推荐使用ABC2晶体。

ABC2-20.000MHZ-4-T参数

参数
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 30Ω
频率 20MHz
驱动电平 100μW
长*宽*高 11.8mm*5.5mm*2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABC2-20.000MHZ-4-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABC2-20.000MHZ-4-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABC2-20.000MHZ-4-T ABC2-20.000MHZ-4-T数据手册

ABC2-20.000MHZ-4-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
