首页  >  产品百科  >  AMPMDFB-25.0000T

AMPMDFB-25.0000T

产品分类: 有源晶振
厂牌: ABRACON
产品描述: ±25ppm 25MHz VLGA-4 贴片安装 2.5mm*2mm*890μm
供应商型号: 2911144
供应商: 海外现货
标准整包数: 1

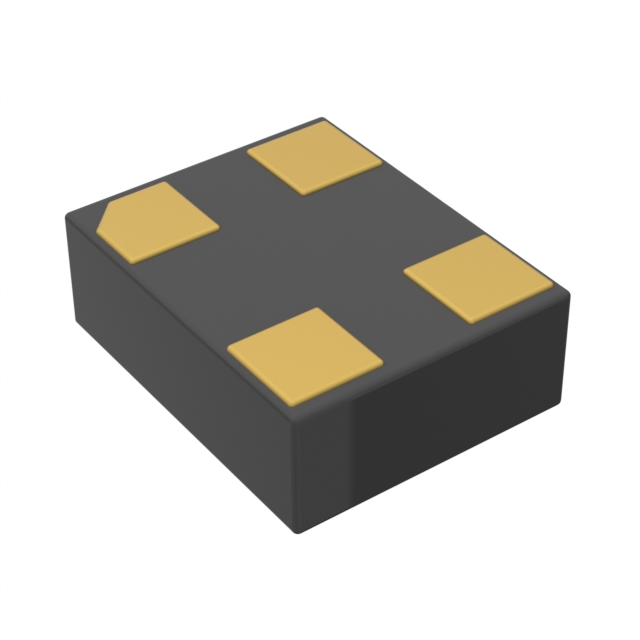

ABRACON 有源晶振 AMPMDFB-25.0000T

AMPMDFB-25.0000T概述

    Power Optimized MEMS Oscillators AMPM-Series

    产品简介


    Power Optimized MEMS振荡器(简称“振荡器”)是一款专为低功耗设计的高精度MEMS振荡器,广泛应用于物联网(IoT)、可穿戴设备、音频视频、无人机及机器人等领域。其采用微型封装形式,提供从1.6×1.2 mm²到3.2×2.5 mm²等多种尺寸选择,适合各类空间受限的应用场景。该系列产品通过RoHS认证,符合严格的环保标准,并且符合ISO9001-2015质量管理体系认证。

    技术参数


    以下是振荡器的主要技术参数:
    - 频率范围:1.0000至80.0000 MHz
    - 电源电压(VDD):1.71至3.63 V
    - 电流消耗(IDD):1.3 mA(典型值),输出频率为24 MHz,电源电压为1.8 V,无负载情况
    - 待机电流消耗(ISTBY):12至30 µA(电源电压为1.8/2.5 V);80至160 µA(电源电压为3.3 V)
    - 工作温度范围:-40°C 至 +85°C(工业级);-20°C 至 +70°C(扩展商业级)
    - 存储温度范围:-55°C 至 +150°C
    - 频率稳定性:±25 ppm 或 ±50 ppm(取决于选项“D”、“E”、“F”或“G”)
    - 年老化率:-5/+5 ppm(第一年@25°C)
    - 输出逻辑电平:VOH ≥ 0.8 VDD,VOL ≤ 0.2 VDD
    - 输入逻辑电平:VIH ≥ 0.7 VDD,VIL ≤ 0.3 VDD
    - 输出使能时间(tEN):1 ms
    - 上升时间/下降时间:1.2–3.5 ns(Cl = 5–10 pF)

    产品特点和优势


    - 紧凑封装:尺寸最小可达1.6×1.2 mm²,适合对空间要求较高的设计。
    - 低功耗:典型的电流消耗仅为1.3 mA,待机电流低至12 µA。
    - 宽频率范围:支持从1 MHz到80 MHz的输出频率,满足多种应用场景需求。
    - 快速供货:对于新频率的需求,能够提供快速响应。
    - 高可靠性:能够在极端环境(如-40°C至+85°C)下稳定运行。
    - 智能化控制:具备输出使能(OE)和低功耗待机模式(STBY),灵活性高。

    应用案例和使用建议


    振荡器适用于多种应用场景,包括:
    - 可穿戴设备:如智能手表,需要小尺寸和低功耗的产品。
    - 物联网设备:如传感器节点,强调低功耗和高集成度。
    - 无人机和机器人:需高稳定性和适应性强的时钟信号。

    使用建议:
    - 在设计电路时,应确保电源电压稳定在推荐范围内(1.71–3.63 V),避免过压导致损坏。
    - 为减少电磁干扰(EMI),建议优化PCB布局,保持推荐的接地和电源去耦电容。
    - 对于大规模生产,建议使用卷带式包装以提高生产效率。

    兼容性和支持


    振荡器兼容主流的工业标准,支持多种封装尺寸。厂商提供完善的售后服务和技术支持,包括技术支持热线(512-371-6159)和官方网站(www.abracon.com)。此外,还提供完整的RoHS和ISO9001-2015认证报告,保障产品质量。

    常见问题与解决方案


    1. 问题:如何避免振荡器出现漂移?
    - 解决方法:确保电源电压稳定并选择合适的温度稳定性选项(如“F”选项:±25 ppm,覆盖-40°C至+85°C)。
    2. 问题:电路启动时振荡器无法正常工作。
    - 解决方法:检查电源电压上升速率(tPU),确保在100 ms内达到目标值的90%以上。
    3. 问题:高频输出时信号质量较差。
    - 解决方法:适当增加负载电容(Cl),优化布线以减少EMI影响。

    总结和推荐


    Power Optimized MEMS振荡器AMPM系列以其紧凑的封装、低功耗设计、宽频率范围以及高可靠性成为一款极具竞争力的产品。它特别适合对尺寸和功耗敏感的应用场合,如物联网设备、可穿戴设备及小型机器人系统。总体而言,我们高度推荐这款产品给需要高性能、低功耗时钟源的客户。无论是开发初期的小批量测试还是大规模生产,振荡器均能提供可靠的支持和服务。
    推荐指数:★★★★★

AMPMDFB-25.0000T参数

参数
频率稳定性 ±25ppm
频率容差 -
频率 25MHz
长*宽*高 2.5mm*2mm*890μm
通用封装 VLGA-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AMPMDFB-25.0000T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AMPMDFB-25.0000T数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON AMPMDFB-25.0000T AMPMDFB-25.0000T数据手册

AMPMDFB-25.0000T封装设计

查看详情并下载
Symbol
Footprint
3D Model
