ABM8G-14.7456MHz-18-D-2-Y-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: Abracon 石英晶体谐振器, 14.7456MHz, 贴片安装, 4引脚, 18pF负载, 3.2 x 2.5 x 1mm, 长3.2mm
供应商型号:
供应商:
标准整包数: 0

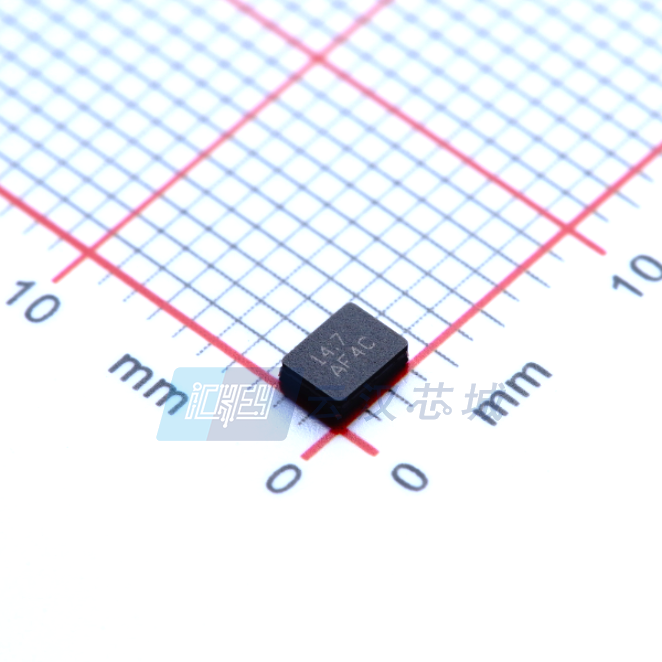

ABRACON 无源晶振 ABM8G-14.7456MHz-18-D-2-Y-T

ABM8G-14.7456MHz-18-D-2-Y-T概述

    ABM8G 超小型陶瓷玻璃封装 SMD 晶体

    产品简介


    ABM8G 是一款高性能、超小型的陶瓷玻璃封装表面贴装晶体。该产品适用于高密度应用场合,如调制解调器、通信和测试设备,以及 PCMCIA 和无线应用。它具有低高度的特点,适合于需要薄型设计的设备。此外,玻璃密封包装确保了其在高可靠性及高温环境下的优越表现。

    技术参数


    - 频率范围:12.000 至 50.000 MHz
    - 操作模式:基频
    - 工作温度范围:-10°C 至 +60°C(可选其他范围)
    - 存储温度范围:-40°C 至 +85°C
    - 频率容差(@+25°C):±50 ppm(可选更严格的容差)
    - 等效串联电阻:120 Ω(具体数值依据频率而定)
    - 并联电容(C0):5.0 pF
    - 负载电容(CL):10 pF(可选其他值)
    - 驱动功率:10 至 100 µW
    - 老化率(@25°C±3°C):第一年 ±3 ppm
    - 绝缘电阻:500 MΩ @ 100 Vdc ± 15V

    产品特点和优势


    ABM8G 拥有多个独特的功能和优势,使其在市场上具备较高的竞争力:
    - 低高度设计:非常适合用于需要紧凑尺寸的应用。
    - 玻璃密封包装:提供高可靠性和高温度操作性能。
    - IR 回流焊接能力:适合自动化生产流程。
    - 低驱动功耗:延长电池使用寿命。
    - 紧公差和稳定性:保证了频率的准确性。

    应用案例和使用建议


    ABM8G 主要应用于高密度设备,如调制解调器、通信和测试设备。例如,在一个调制解调器中,ABM8G 可以确保信号传输的稳定性和可靠性。在实际应用中,建议在安装前仔细检查封装上的标识,确保安装正确。由于其低功耗特性,建议在可能的情况下选择较低的驱动功率以节省能源。

    兼容性和支持


    该产品是标准商业-货架(COTS)产品,适用于商业、工业以及指定的汽车应用。如有特殊需求,例如高可靠性应用,需获得 Abracon Corporation 的书面授权。同时,该产品与大多数现有的 SMD 设备兼容,能够方便地集成到现有系统中。

    常见问题与解决方案


    - 问题:产品在低温环境下运行不稳定。
    解决方案:请根据手册中的选项选择合适的低温工作范围,或者联系 Abracon 获取技术支持。
    - 问题:无法实现正确的焊接。
    解决方案:请遵循正确的回流焊工艺,确保焊料均匀分布,并且设备处于适当的温度范围内。

    总结和推荐


    综上所述,ABM8G 是一款卓越的超小型陶瓷玻璃封装 SMD 晶体,适用于多种高密度应用场合。凭借其高可靠性、稳定的性能和广泛的适用性,ABM8G 在同类产品中脱颖而出。对于需要高精度频率控制的设备,推荐使用此款晶体。

ABM8G-14.7456MHz-18-D-2-Y-T参数

参数
频率容差 ±20ppm
等效串联电阻 80Ω
频率 14.7456MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±30ppm
长*宽*高 3.2mm*2.5mm*1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM8G-14.7456MHz-18-D-2-Y-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM8G-14.7456MHz-18-D-2-Y-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM8G-14.7456MHz-18-D-2-Y-T ABM8G-14.7456MHz-18-D-2-Y-T数据手册

ABM8G-14.7456MHz-18-D-2-Y-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
