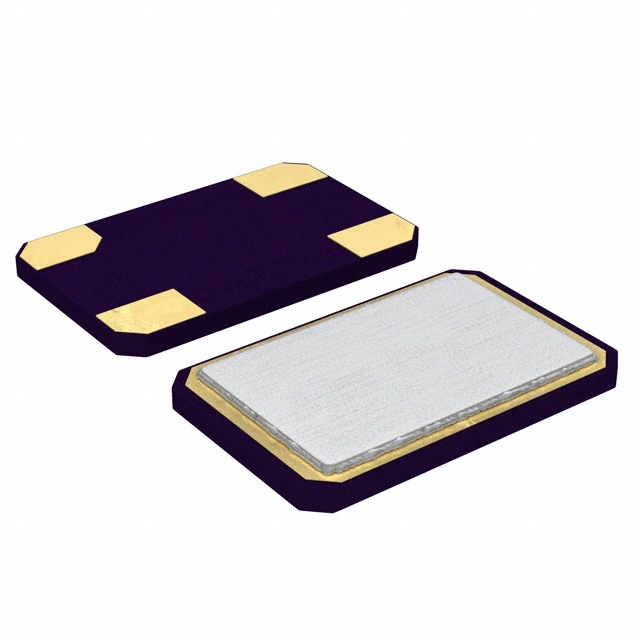

ABM10W-22.6600MHZ-6-B1U-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 6pF ±10ppm ±10ppm 22.66MHz 50Ω 10μW 贴片安装 2.5mm*2mm*600μm
供应商型号: SYE-ABM10W-22.6600MHZ-6-B1U-T3
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABM10W-22.6600MHZ-6-B1U-T3

ABM10W-22.6600MHZ-6-B1U-T3概述

    IoT Optimized Low Profile Quartz Crystal ABM10W Series

    1. 产品简介


    ABM10W系列是一款经过精心设计的低功耗晶体振荡器,特别适用于可穿戴设备及物联网(IoT)应用。作为物联网的“心跳”,这些小型晶体能够提供卓越的频率稳定性和超低的等效串联电阻(ESR),使它们在各类低功耗设备中表现出色。ABM10W系列晶体具备16.0000至50.0000 MHz的频率范围,能够在广泛的温度范围内保持稳定的性能。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 频率范围 | 16.0000 | 50.0000 | Hz
    | 操作模式 | 基本 |
    | 工作温度范围 | -40 | +125 | °C | 可选 |
    | 存储温度 | -55 | +125 | °C
    | 频率公差(@ +25°C)| -10 | +10 | ppm | 可选 |
    | 温度稳定性 | -10 | +10 | ppm | 可选 |
    | 等效串联电阻(R1) < 70 | 100 | Ω | 随温度变化 |
    | 并联电容(C0) < 1.0 | 2.0 | pF
    | 负载电容(CL) 4.0 | pF | 可选 |
    | 驱动功率 | 10 | 100 | µW
    | 老化速率(@ 25°C ±3°C) | -2 | +2 | ppm
    | 绝缘电阻 | 500 | MΩ | ±15V

    3. 产品特点和优势


    ABM10W系列晶体具有以下独特功能和优势:
    - 超低寄生电容:仅4pF的寄生电容。
    - 高可靠性:采用焊接密封工艺,保证长期可靠性。
    - 低ESR:极低的等效串联电阻,增强电路性能。
    - 适应性强:适用于多种物联网应用,包括蓝牙模块、无线模块和低功耗微控制器(MCU)。
    - 小巧设计:尺寸仅为2.5 x 2.0 x 0.6mm,非常适合空间受限的设计。

    4. 应用案例和使用建议


    ABM10W系列晶体广泛应用于可穿戴设备、物联网、蓝牙/蓝牙低功耗(BLE)、无线模块、机器对机器(M2M)通信等领域。建议在应用过程中注意如下几点:
    - 频率选择:根据具体应用需求选择合适的频率。
    - 负载电容匹配:根据电路设计要求调整负载电容,以确保最佳性能。
    - 温度范围:如果需要在极端温度下工作,请考虑定制更宽的工作温度范围。

    5. 兼容性和支持


    ABM10W系列晶体与大多数标准的电路板设计兼容。用户可联系供应商以获取更多详细的技术支持和售后服务。ABRA公司在ISO9001-2015认证体系下运作,保证产品质量和服务水平。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电路输出不稳定 | 检查负载电容是否符合规定要求。 |
    | 晶体工作温度超出预期 | 使用带有宽温度范围的型号。 |
    | 驱动功率不足 | 增加驱动功率,确保晶体正常启动。 |

    7. 总结和推荐


    ABM10W系列晶体凭借其卓越的性能和可靠的设计,在可穿戴设备和物联网应用中表现出色。它具有良好的频率稳定性、低ESR和超低寄生电容等特点,非常适合用于各种物联网设备。因此,强烈推荐使用此系列产品以满足您的应用需求。

ABM10W-22.6600MHZ-6-B1U-T3参数

参数
频率 22.66MHz
驱动电平 10μW
负载电容 6pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 50Ω
长*宽*高 2.5mm*2mm*600μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
