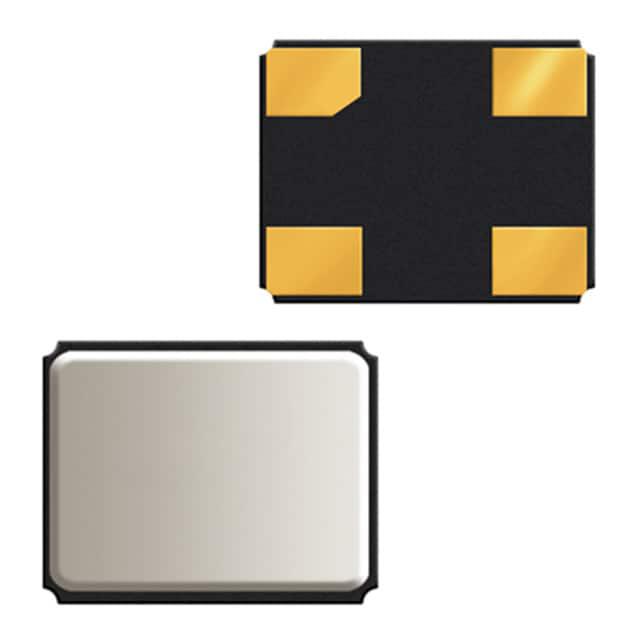

ABM10W-28.2240MHZ-8-K1Z-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 8pF ±10ppm ±50ppm 28.224MHz 50Ω 贴片安装 2.5mm*2mm*600μm
供应商型号: SYE-ABM10W-28.2240MHZ-8-K1Z-T3
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABM10W-28.2240MHZ-8-K1Z-T3

ABM10W-28.2240MHZ-8-K1Z-T3概述

    IoT Optimized Low Profile Quartz Crystal ABM10W Series

    1. 产品简介


    ABM10W系列是Abracon公司推出的一款专为物联网(IoT)优化设计的低轮廓石英晶体。这种石英晶体尺寸仅为2.5x2.0x0.6毫米,适用于空间受限的设计。它主要应用于可穿戴设备、蓝牙/蓝牙低能耗(BLE)、无线模块、机器对机器(M2M)通信、超低功耗微控制器(MCU)和近场通信(NFC)等领域。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 16.00 | 50.00 MHz |
    | 操作模式 | 基频 |
    | 工作温度范围 | -40 +125 | °C |
    | 存储温度 | -55 +125 | °C |
    | 频率容差(+25°C)| -10 | 10 ppm |
    | 温度范围内频率稳定性 | -10 | 10 ppm |
    | 等效串联电阻(R1)| < 70 | 100 Ω |
    | 并联电容(C0) | < 1.0 | 2.0 pF |
    | 负载电容(CL) 4.0 pF |
    | 驱动级 | 10 | 100 µW |
    | 老化率(1年) | -2 | +2 ppm |
    | 绝缘电阻 500 MΩ |

    3. 产品特点和优势


    ABM10W系列石英晶体具有多种独特功能和优势:
    - 采用低引线电镀工艺,最低引线电容可达4pF,并经过优化以获得低等效串联电阻(ESR)。
    - 封装厚度仅为0.6毫米,非常适合高度受限的设计。
    - 密封式封装确保长期可靠性。
    - 可以根据客户要求提供不同频率精度和温度范围选项。
    - 支持多个频段,包括ISM(工业、科学、医疗)频段,适合广泛的应用需求。

    4. 应用案例和使用建议


    ABM10W系列石英晶体已在多个领域得到广泛应用,如:
    - 可穿戴设备:用于实现精确的时间基准,确保设备长时间准确运行。
    - 蓝牙模块:提供稳定的时钟源,增强无线传输的稳定性和效率。
    - 超低功耗MCU:为低功耗设计提供精准时序控制,延长电池寿命。
    使用建议:
    - 在高精度应用中选择更高的频率精度等级(如±10 ppm)。
    - 在严苛环境条件下选择宽温度范围版本(如-40°C到+125°C)。

    5. 兼容性和支持


    ABM10W系列石英晶体完全符合RoHS指令标准,支持与各种主流微控制器和无线模块的兼容性。Abracon公司提供详尽的技术支持和售后服务,包括定制化的频率和温度选项咨询。

    6. 常见问题与解决方案


    1. 问题:在高温环境下出现频率偏差。
    - 解决方案:选择更高频率稳定性(如±10 ppm)的型号。
    2. 问题:设备启动时间长。
    - 解决方案:检查是否正确配置负载电容(CL)以确保晶振正常启动。

    7. 总结和推荐


    ABM10W系列石英晶体是一款高度可靠且应用广泛的电子元器件,特别适合于物联网、可穿戴设备及无线通信领域的高精度和低功耗要求。鉴于其出色的性能和广泛的应用领域,强烈推荐此款产品。

ABM10W-28.2240MHZ-8-K1Z-T3参数

参数
频率容差 ±10ppm
等效串联电阻 50Ω
频率 28.224MHz
驱动电平 -
负载电容 8pF
频率稳定性 ±50ppm
长*宽*高 2.5mm*2mm*600μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM10W-28.2240MHZ-8-K1Z-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM10W-28.2240MHZ-8-K1Z-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM10W-28.2240MHZ-8-K1Z-T3 ABM10W-28.2240MHZ-8-K1Z-T3数据手册

ABM10W-28.2240MHZ-8-K1Z-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
