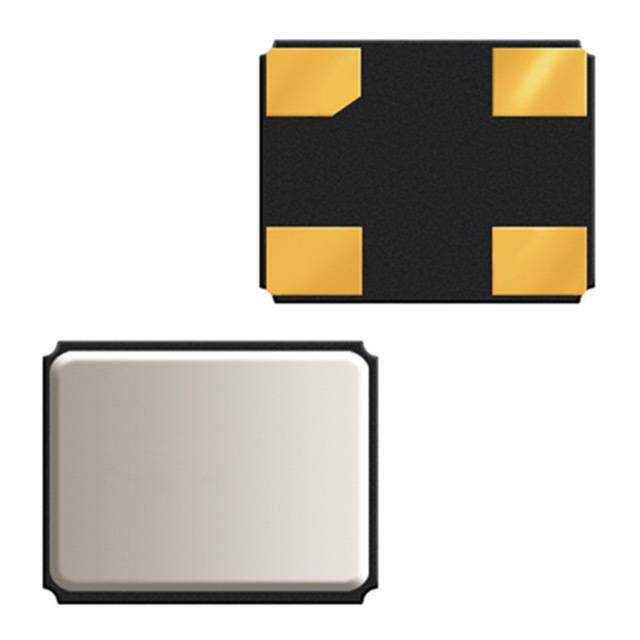

ABM11W-20.0000MHZ-6-K2Z-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 6pF ±20ppm ±50ppm 20MHz 120Ω 10μW 贴片安装 2mm*1.6mm*500μm
供应商型号: SYE-ABM11W-20.0000MHZ-6-K2Z-T3
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABM11W-20.0000MHZ-6-K2Z-T3

ABM11W-20.0000MHZ-6-K2Z-T3概述

    # IoT Optimized Low Profile Quartz Crystal ABM11W Series

    产品简介


    ABM11W 系列石英晶体是专为物联网(IoT)和能源节约型可穿戴设备优化设计的产品。其紧凑的设计结合高精度频率稳定性,使其成为当今高度集成和小型化电子产品的重要选择。产品体积仅为 2.0 x 1.6 x 0.5mm,采用低剖面设计,特别适合受空间限制的设计需求。
    主要功能
    - 支持 16.0000 至 50.0000 MHz 的频率范围
    - 工作模式为基础谐振
    - 宽温度范围:-40°C 至 +125°C
    - 极低寄生电容(低至 4pF)
    应用领域
    - 蓝牙/蓝牙低能耗(BLE)
    - 无线模块
    - 机器对机器(M2M)连接
    - 近场通信(NFC)
    - ISM 频段设备
    - 超低功耗微控制器(MCU)

    技术参数


    以下是 ABM11W 系列的主要技术参数和性能指标:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 16.0000 50.0000| MHz |
    | 操作温度范围 | -40 +125 | °C |
    | 存储温度范围 | -55 +125 | °C |
    | 频率容差 | -10 +10 | ppm |
    | 相位噪声(典型值) | dBc/Hz |
    | 等效串联电阻(R1) 200 Ω |
    | 并联电容(C0) | < 1.0 2.0 | pF |
    | 负载电容(CL) | 4.0 pF |
    | 驱动级 | 10 100 | µW |
    | 年老化率 | -2 | +2 ppm/year |

    产品特点和优势


    ABM11W 系列具有多项独特的设计优势:
    - 低剖面设计:厚度仅 0.5mm,非常适合空间受限的应用。
    - 高可靠性:采用密封技术,确保长期稳定运行。
    - 低寄生电容:最大小于 4pF,适合高频应用。
    - 高频率精度:-10 到 +10 ppm 的频率容差,确保精确的时间基准。
    - 宽温域支持:-40°C 至 +125°C 的工作温度范围满足恶劣环境的需求。
    这些特性使 ABM11W 系列成为物联网设备的理想选择,在节能、小型化和多功能性方面表现出色。

    应用案例和使用建议


    使用场景
    - 可穿戴设备:如智能手表和健康监测设备,需要精准时间基准且空间有限。
    - 无线传感器网络:在需要高度可靠性的环境中提供精确时钟信号。
    - 智能家居设备:用于控制中心的稳定时间参考。
    使用建议
    为了最大化 ABM11W 系列的性能,请注意以下几点:
    1. 确保电路设计符合其负载电容要求(通常为 4pF),以维持频率稳定性。
    2. 在极端环境下(如高湿度或高振动),需额外进行封装处理。
    3. 选择合适的频率稳定性选项(如 ±10 ppm 或 ±25 ppm),根据具体应用需求平衡成本与性能。

    兼容性和支持


    ABM11W 系列与其他主流微处理器和无线芯片组完全兼容,可直接替换传统晶体振荡器,无需修改现有设计。此外,ABRACon 提供全面的技术支持和长期供货承诺,帮助客户解决开发过程中的任何问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 频率偏差超出预期范围 | 检查电路板布局是否符合负载电容要求,重新校准。 |
    | 设备在低温环境下表现异常 | 确认频率稳定性选项是否匹配目标温度范围。 |
    | 寿命短,频繁失效 | 检查安装工艺是否正确,避免焊接过程中高温损伤。 |

    总结和推荐


    总体而言,ABM11W 系列石英晶体以其卓越的性能和高度的灵活性,成为物联网及可穿戴设备的理想选择。它的低功耗、小尺寸和广泛的工作温度范围使其在市场上极具竞争力。因此,我们强烈推荐这款产品给对高性能和可靠性有严格要求的客户。
    无论是追求高效能还是紧凑设计,ABM11W 系列都是您的最佳合作伙伴。

ABM11W-20.0000MHZ-6-K2Z-T3参数

参数
负载电容 6pF
频率稳定性 ±50ppm
频率容差 ±20ppm
等效串联电阻 120Ω
频率 20MHz
驱动电平 10μW
长*宽*高 2mm*1.6mm*500μm
安装方式 贴片安装
零件状态 在售

ABM11W-20.0000MHZ-6-K2Z-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM11W-20.0000MHZ-6-K2Z-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM11W-20.0000MHZ-6-K2Z-T3 ABM11W-20.0000MHZ-6-K2Z-T3数据手册

ABM11W-20.0000MHZ-6-K2Z-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
