ASDMB-8.000MHZ-XY-T

产品分类: 有源晶振
厂牌: ABRACON
产品描述: ±10ppm 8MHz QFN 贴片安装 2.5mm*2mm*900μm
供应商型号: 3820874
供应商: 海外现货
标准整包数: 1000

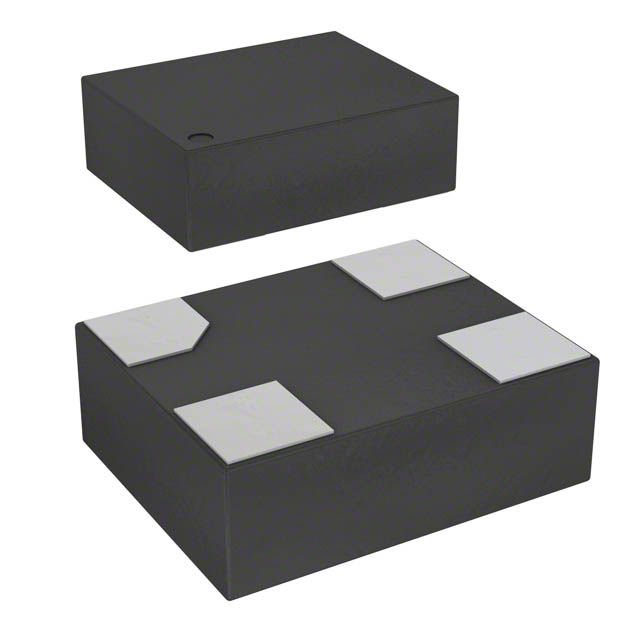

ABRACON 有源晶振 ASDMB-8.000MHZ-XY-T

ASDMB-8.000MHZ-XY-T概述


    产品简介


    ASDMB是一款采用微机电系统(MEMS)技术制造的时钟振荡器,适用于广泛的应用领域。该产品具有紧凑的尺寸(2.5 x 2.0 x 0.85 mm),适用于低功耗设备,如便携式电子产品(MP3播放器、游戏机)、计算机及外设、视频处理设备(如VTR摄像机、电视、数字录像机)以及各种工业和汽车电子设备。该产品的核心功能是提供稳定可靠的时钟信号,适用于要求高精度和低功耗的应用场合。

    技术参数


    - 尺寸: 2.5 x 2.0 x 0.85 mm
    - 频率范围: 1.0 MHz 至 150 MHz
    - 工作温度: 0°C 至 +70°C
    - 总体频率稳定性: ±50 ppm(标准)至 ±10 ppm(最佳)
    - 输出负载: 15 pF、25 pF 或 40 pF
    - 电源电压范围: 1.8V 至 3.3V
    - 静态电流: <10 mA
    - 电源电流: 在不同频率范围内为 5 mA 至 15 mA(具体取决于输出负载)
    - 上升时间: 1.0 ns 至 2.0 ns
    - 下降时间: 0.9 ns 至 2.0 ns
    - 周期抖动 (RMS): 5 ps 至 10 ps(在 100 MHz 频率下)
    - 禁用状态下的待机电流: 15 μA

    产品特点和优势


    - 低功耗: <10 mA,适合电池供电的设备
    - 高可靠性: ±10 ppm 的温度稳定性(-40°C 至 +105°C 范围内)
    - 紧凑封装: QFN 塑料封装,尺寸仅为 2.5 x 2.0 x 0.85 mm
    - 多选项: 可选输出负载为 15 pF、25 pF 和 40 pF
    - 环保材料: 符合 RoHS 标准

    应用案例和使用建议


    - 便携式电子产品: 由于其低功耗和小尺寸,ASDMB 适用于 MP3 播放器、智能手机等移动设备。
    - 工业设备: 在严苛环境下(如振动、冲击和高湿度)表现出色,适用于自动化生产线中的定时组件。
    - 车载设备: 稳定的频率输出使其适用于各种汽车电子系统,如仪表盘和娱乐系统。

    兼容性和支持


    - 兼容性: 适用于与 PC 相连的设备以及各种消费电子设备。
    - 支持: ABRACON 提供技术文档、样品和快速响应的客户服务,以确保客户能够顺利集成该产品到设计中。

    常见问题与解决方案


    1. 问题: 设备启动慢。
    - 解决方案: 确认电源电压和负载是否符合规范,检查 PCB 布局是否存在缺陷。

    2. 问题: 输出信号不稳定。
    - 解决方案: 检查接地和去耦电容是否正确安装,尝试更换更高容量的去耦电容。

    总结和推荐


    ASDMB MEMS 时钟振荡器以其小巧的体积、稳定的性能和广泛的适用性,在市场上展现出强大的竞争力。其优异的频率稳定性和低功耗特性使其成为众多应用的理想选择。如果您需要一款高性能、低功耗且可靠性高的时钟振荡器,ASDMB 将是一个值得推荐的选择。

ASDMB-8.000MHZ-XY-T参数

参数
频率稳定性 ±10ppm
频率容差 -
频率 8MHz
长*宽*高 2.5mm*2mm*900μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ASDMB-8.000MHZ-XY-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASDMB-8.000MHZ-XY-T数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON ASDMB-8.000MHZ-XY-T ASDMB-8.000MHZ-XY-T数据手册

ASDMB-8.000MHZ-XY-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
