ABM8-25.000MHZ-12-D1X-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: Abracon 石英晶体谐振器, 25MHz, 贴片安装, 4引脚, 12pF负载, 3.2 x 2.5 x 0.8mm, 长3.2mm
供应商型号: 10B-3228493-4
供应商: 国内现货
标准整包数: 1

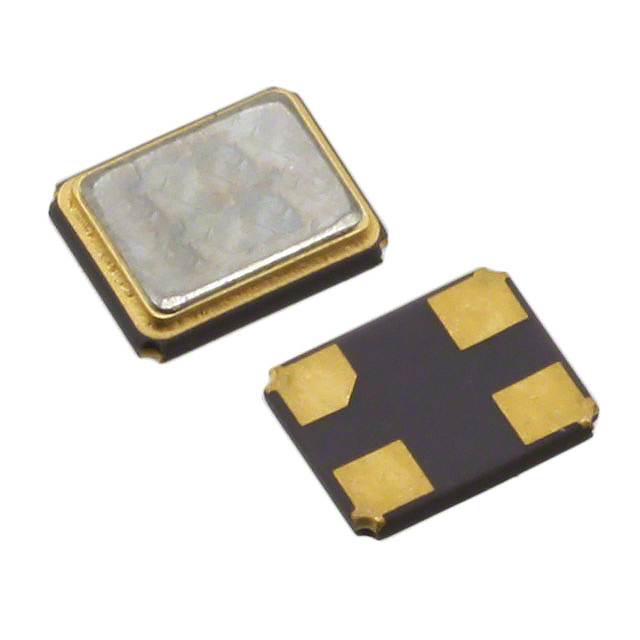

ABRACON 无源晶振 ABM8-25.000MHZ-12-D1X-T

ABM8-25.000MHZ-12-D1X-T概述

    ABM8 Ceramic SMD Crystal 技术手册概述

    产品简介


    ABM8是一款表面贴装陶瓷晶体,广泛应用于高密度应用场合,如调制解调器、通信和测试设备,以及PCMCIA和无线应用。这款晶体具备高可靠性、紧公差及稳定性,适合RoHS再流焊,适用于多种通信系统及设备中。

    技术参数


    - 尺寸:3.2 x 2.5 x 0.8 mm(符合RoHS标准)
    - 频率范围:8.000 MHz 至 125.000 MHz(基频频率8.000 MHz至54.000 MHz;3阶泛音频率64.000 MHz至125.000 MHz)
    - 工作模式:基频和3阶泛音
    - 温度范围:操作温度 -10°C 至 +60°C;存储温度 -55°C 至 +125°C
    - 频率容差:± 50 ppm @ +25°C(第一年老化 ≤ ± 2 ppm @ 25°C ± 3°C)
    - 等效串联电阻 (ESR):见表1
    - 并联电容 (C0):3.0 pF
    - 负载电容 (CL):18.0 pF(默认);可选配置
    - 驱动水平:10 至 100 µW
    - 引脚高度:0.80 mm(最大);可选0.65 mm 或 0.60 mm
    - 包装选项:散装(Bulk);带卷(T:每卷1,000个;T2:每卷250个;T3:每卷3,000个)

    产品特点和优势


    - 高可靠性:密封外壳确保了高可靠性。
    - 紧公差和稳定性:频率稳定性在-50至+50 ppm范围内。
    - RoHS合规性:适合RoHS再流焊,符合环保要求。
    - 多频段支持:支持广泛的频率范围和不同的频率稳定性选项。

    应用案例和使用建议


    - 应用场景:用于高密度应用中的通信设备,例如调制解调器、测试设备和无线设备。
    - 使用建议:
    - 确保在操作和存储过程中保持适当的温度范围,以保证最佳性能。
    - 根据具体应用选择合适的负载电容和频率稳定性选项。

    兼容性和支持


    - 兼容性:该产品具有良好的通用性,可以与各种电路设计兼容。
    - 技术支持:提供全面的技术支持和售后服务。如有需要,可以通过访问官方网站或联系销售团队获得更多信息。

    常见问题与解决方案


    - 问题1:产品是否适用于高湿度环境?
    - 解决方案:本产品为全密封封装,不受湿度影响。
    - 问题2:如何处理焊接过程中的热应力?
    - 解决方案:遵循推荐的回流焊曲线(见表2),以减少热应力的影响。

    总结和推荐


    综上所述,ABM8陶瓷表面贴装晶体凭借其高可靠性、稳定性和广泛的应用范围,在高密度通信设备和测试设备中表现出色。它特别适合对温度和频率稳定性要求较高的应用场合。基于其出色的性能和广泛应用,我们强烈推荐此产品给那些需要高性能通信和测试设备的用户。

ABM8-25.000MHZ-12-D1X-T参数

参数
等效串联电阻 50Ω
频率 25MHz
驱动电平 10μW
负载电容 12pF
频率稳定性 ±20ppm
频率容差 ±10ppm
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM8-25.000MHZ-12-D1X-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM8-25.000MHZ-12-D1X-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM8-25.000MHZ-12-D1X-T ABM8-25.000MHZ-12-D1X-T数据手册

ABM8-25.000MHZ-12-D1X-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.8657
100+ ¥ 2.9335
250+ ¥ 2.7968
444+ ¥ 2.6849
500+ ¥ 2.5536
10000+ ¥ 1.9928
库存: 707
起订量: 58 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.86
