ABM8W-12.0000MHZ-8-B2U-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 8pF ±20ppm ±10ppm 12MHz 100Ω 10μW 贴片安装 3.2mm*2.5mm*750μm
供应商型号: SYE-ABM8W-12.0000MHZ-8-B2U-T3
供应商: 海外现货
标准整包数: 1

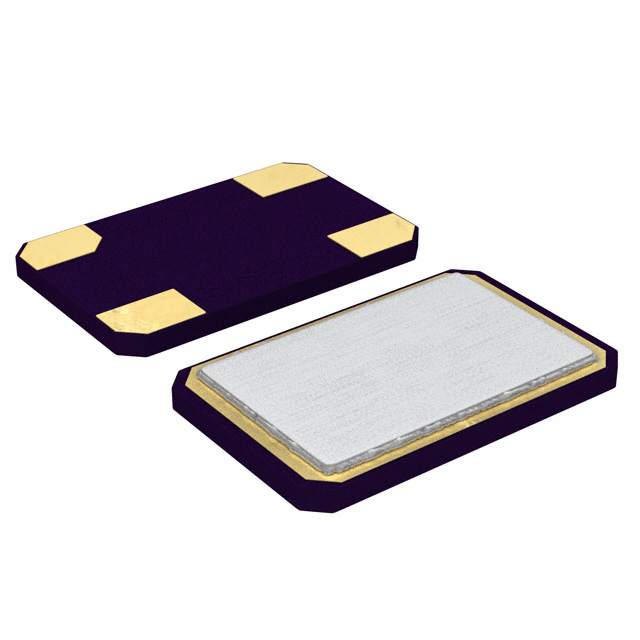

ABRACON 无源晶振 ABM8W-12.0000MHZ-8-B2U-T3

ABM8W-12.0000MHZ-8-B2U-T3概述

    IoT Optimized Low Profile Quartz Crystal: ABM8W Series

    1. 产品简介


    ABM8W 系列是一款专为物联网(IoT)和可穿戴设备优化的低功耗石英晶体,以其紧凑的设计和卓越的性能成为现代电子设备的理想选择。其典型尺寸为 3.2 x 2.5 x 0.75mm,极低的高度使其非常适合在空间受限的应用中使用。该系列支持的操作频率范围为 10.0000 至 54.0000 MHz,满足多种电子应用需求,如蓝牙、近场通信(NFC)、无线模块及机器对机器(M2M)连接等。

    2. 技术参数


    以下是 ABM8W 系列的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 频率范围 | 10.0000 54.0000 | MHz
    | 操作模式 | 基频
    | 工作温度范围 | -40 +125 | ℃ | 可选扩展范围 |
    | 贮存温度范围 | -55 +125 | ℃
    | 频率容差(@+25℃) | -10 | +10 ppm | 可定制 |
    | 温度稳定性 | -10 | +10 ppm | 可定制 |
    | 等效串联电阻(R1) <100 | 200 | Ω | 25°C ±3°C |
    | 并联电容(C0) | <1.2 | 2.0 pF
    | 负载电容(CL) | 4.0 pF | 可定制 |
    | 驱动功率 | 10 100 | µW
    | 年老化率 | -2 | +2 ppm | @25°C ±3°C |

    3. 产品特点和优势


    - 高度优化:专为能源节约型可穿戴设备和 IoT 应用设计。
    - 低寄生电容:采用超低寄生电容(低至 4pF),并优化等效串联电阻(ESR)。
    - 高度紧凑:仅 0.75mm 的厚度使其特别适合空间受限的设计。
    - 高可靠性:密封工艺确保长期稳定运行。
    - 多功能应用:适用于可穿戴设备、无线通信、物联网设备、NFC、超低功耗 MCU 等。

    4. 应用案例和使用建议


    - 可穿戴设备:由于其小巧轻薄的外形,非常适合用于智能手表、健康追踪器等需要高效能且节省空间的设备中。
    - 无线通信模块:ABM8W 系列与常见的蓝牙芯片和 NFC 模块高度兼容,可用于智能家居或工业物联网场景。
    - M2M 连接:在边缘计算设备中,ABM8W 可作为核心时钟源,确保低延迟和高精度的通信。
    使用建议:
    - 在设计时需根据具体应用要求选择合适的频率和负载电容。
    - 确保焊接过程中遵循推荐的回流焊曲线(预热区温度:150°C 至 180°C,焊接区温度:217°C,峰值温度不超过 260°C)。

    5. 兼容性和支持


    - 兼容性:ABM8W 系列与主流的微控制器和无线通信模块具有良好的兼容性,可无缝集成到现有设计中。
    - 技术支持:ABRA Con 提供全面的技术文档和支持服务,用户可通过官方网站获取更多详细资料。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率稳定性较差 | 请检查工作温度范围是否超出规格,必要时升级到更宽温区版本。 |
    | 焊接后出现焊点不良 | 确保焊接工艺符合推荐的回流焊曲线。 |
    | 信号强度不足 | 确认电路板设计是否匹配推荐的负载电容值。 |

    7. 总结和推荐


    ABM8W 系列以其紧凑设计、出色的温度稳定性和广泛的适用性成为物联网设备的首选时钟解决方案。尤其适合可穿戴设备和电池供电的场景,是追求低功耗和高性能的理想选择。我们推荐此产品用于任何需要高效能和小型化设计的应用中。
    最终结论:强烈推荐 ABM8W 系列石英晶体应用于物联网和可穿戴设备领域,无论是开发阶段还是生产部署都能满足高性能和可靠性的要求。

ABM8W-12.0000MHZ-8-B2U-T3参数

参数
频率稳定性 ±10ppm
频率容差 ±20ppm
等效串联电阻 100Ω
频率 12MHz
驱动电平 10μW
负载电容 8pF
长*宽*高 3.2mm*2.5mm*750μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM8W-12.0000MHZ-8-B2U-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM8W-12.0000MHZ-8-B2U-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM8W-12.0000MHZ-8-B2U-T3 ABM8W-12.0000MHZ-8-B2U-T3数据手册

ABM8W-12.0000MHZ-8-B2U-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
