ABM3B-10.000MHZ-10-1-U-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: Abracon 晶振, 10MHz, 贴片安装, 2引脚, 10pF负载, 5 x 3.2 x 1.1mm
供应商型号: SYE-ABM3B-10.000MHZ-10-1-U-T
供应商: 海外现货
标准整包数: 1

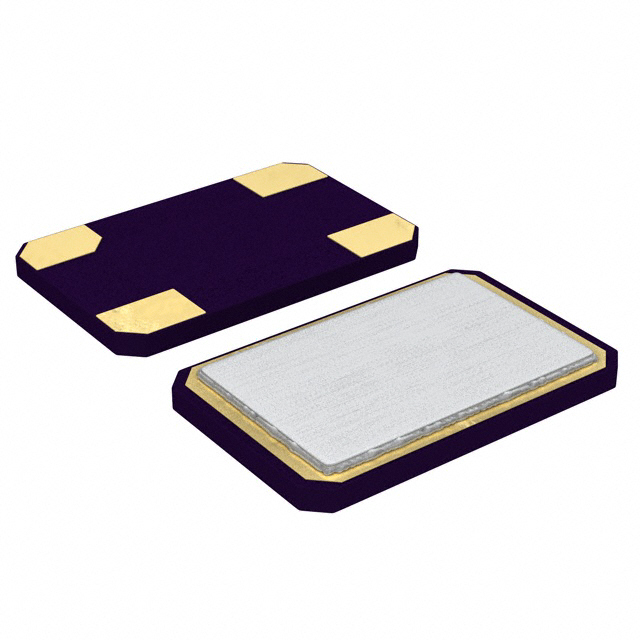

ABRACON 无源晶振 ABM3B-10.000MHZ-10-1-U-T

ABM3B-10.000MHZ-10-1-U-T概述

    ABM3B MHz Crystal 技术手册解析

    产品简介


    ABM3B 是一款陶瓷表面贴装晶体,适用于多种电子设备,如手机、寻呼机、通信及测试设备等。此晶体具有高密度应用的特点,支持PCMCIA和无线应用,能够提供卓越的稳定性和可靠性。

    技术参数


    - 尺寸:5.0 x 3.2 x 1.1mm
    - 频率范围:8.0MHz 至 50.0MHz(基频),50.1MHz 至 125MHz(三阶谐波)
    - 操作模式:基频或三阶谐波
    - 操作温度:-10°C 至 +60°C,-40°C 至 +85°C
    - 存储温度:-40°C 至 +85°C
    - 频率稳定性:±50ppm(具体选项请参见技术手册)
    - 负载电容:最大18pF
    - 驱动功率:最大100µW,典型值为10µW
    - 老化率:第一年最大±5ppm
    - 绝缘电阻:最小500MΩ(100Vdc ±15V)

    产品特点和优势


    ABM3B 陶瓷晶体采用金属盖封装,确保高精度和可靠性。此外,它还支持再流焊工艺,适合紧凑型设计应用。产品具有紧致的稳定性,且频率范围广泛,适用于不同温度下的高要求环境。它的三阶谐波模式能够满足更高频率需求的应用场景。

    应用案例和使用建议


    ABM3B 陶瓷晶体广泛应用于手机、寻呼机以及通信和测试设备中。为了更好地发挥其性能,建议根据具体应用选择合适的频率稳定性选项。例如,在对温度变化敏感的应用中,可以选择更小的频率偏差选项以保证长期稳定性。

    兼容性和支持


    该产品符合RoHS标准,且在标准环境下表现出色。供应商ABRACON提供了全面的质量认证(ISO 9001 / QS 9000),并可提供技术支持。对于特定的工业和汽车应用,ABRACON也提供了相应的技术支持。

    常见问题与解决方案


    1. 问:如何选择合适的频率稳定性?
    - 答:根据应用的具体环境和温度范围选择,例如,温度波动较小的环境中可选择±15ppm的选项。
    2. 问:ABM3B 支持哪些包装形式?
    - 答:ABM3B 支持散装(Bulk)和带卷盘(Tape and Reel),可根据需要选择不同的包装数量。
    3. 问:能否定制ESR(等效串联电阻)?
    - 答:可以,但需要与供应商联系以确定具体要求。

    总结和推荐


    ABM3B 陶瓷晶体凭借其出色的稳定性和可靠性,在多个应用领域展示了强大的竞争力。无论是手机还是通信设备,它都是一个值得信赖的选择。由于其广泛的频率范围和多种稳定性的选项,这款晶体能够适应各种苛刻的环境条件。因此,我们强烈推荐将ABM3B用于各种需要高精度频率控制的应用场景中。

ABM3B-10.000MHZ-10-1-U-T参数

参数
频率容差 ±10ppm
等效串联电阻 100Ω
频率 10MHz
驱动电平 10μW
负载电容 10pF
频率稳定性 ±10ppm
长*宽*高 5mm*3.2mm*1.1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM3B-10.000MHZ-10-1-U-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM3B-10.000MHZ-10-1-U-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM3B-10.000MHZ-10-1-U-T ABM3B-10.000MHZ-10-1-U-T数据手册

ABM3B-10.000MHZ-10-1-U-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.5704 ¥ 4.78
1000+ $ 0.5084 ¥ 4.2604
2000+ $ 0.4712 ¥ 3.9487
5000+ $ 0.4464 ¥ 3.7408
10000+ $ 0.434 ¥ 3.6369
25000+ $ 0.434 ¥ 3.6369
库存: 2062
起订量: 524 增量: 1000
交货地:
最小起订量为:500
合计: ¥ 2390
直接购买
加入购物车
