ABS07L-32.768KHZ-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: Abracon 晶振, 32.768MHz, 贴片安装, 2引脚, 12.5pF负载, 3.2 x 1.5 x 0.38mm
供应商型号: 3820041
供应商: 海外现货
标准整包数: 3000

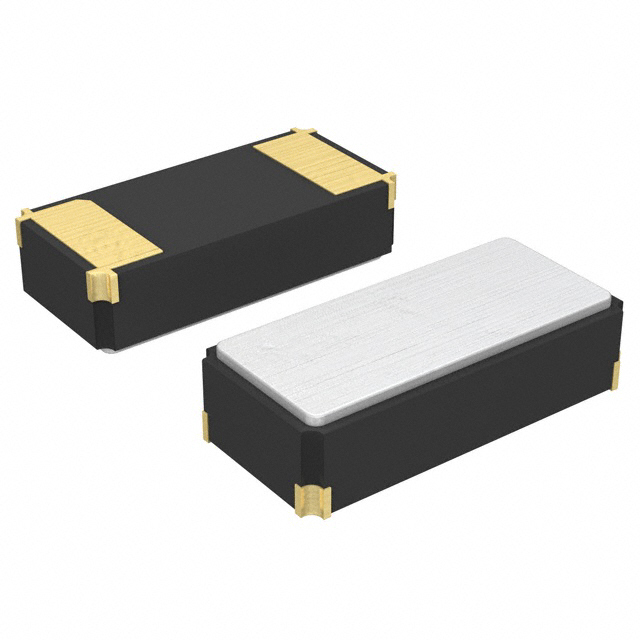

ABRACON 无源晶振 ABS07L-32.768KHZ-T

ABS07L-32.768KHZ-T概述


    产品简介


    ABS07L SMD超低轮廓晶体
    ABS07L是一款专为现代高密度电路板设计的SMD超低轮廓晶体。它的尺寸仅为3.2 x 1.5 x 0.38毫米,是目前市面上最低高度的32.768 kHz晶体之一。这款晶体广泛应用于通信设备、测量设备、无线通讯设备、个人数字助理(PDA)等领域,尤其适合对空间要求严格的场合。

    技术参数


    以下是ABS07L的主要技术参数和性能规格:
    - 频率:32.768 kHz
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 频率容差(@ +25°C):±20 ppm
    - 温度系数:-0.035±10% ppm/°C²
    - 转折温度:+20°C至+30°C
    - 串联电阻(R1):55 kΩ至80 kΩ
    - 并联电容(C0):1.4 pF
    - 运动电容(C1):3.5 fF
    - 负载电容(CL):可选值:12.5 pF、9 pF、7 pF
    - 驱动级别:0.5 µW
    - 老化率(@ 25°C,第一年):±3 ppm
    - 绝缘电阻:500 MΩ

    产品特点和优势


    ABS07L具备多项显著特点和优势:
    - 超低轮廓设计:0.38毫米的高度使其成为高密度电路板的理想选择。
    - 优异的环境适应性:陶瓷封装提供了出色的环境和热稳定性。
    - 抗震和抗振性能:卓越的抗震和抗振性能使其适用于各种苛刻的应用环境。
    - 广泛应用:广泛用于商业和工业应用,尤其是在无线通讯、PDA和信用卡安全技术等领域。

    应用案例和使用建议


    应用案例
    ABS07L广泛应用于智能手机、平板电脑、便携式医疗设备等高密度电路板中。它能够提供精准的时间基准,确保设备正常运行。
    使用建议
    1. 正确的封装和布线:确保按照推荐的焊盘图案进行焊接,以避免振动引起的偏移。
    2. 恰当的环境控制:避免极端温度和湿度,以保持最佳性能。
    3. 合理的驱动功率:按照推荐的驱动级别使用,以防止过载导致的损坏。

    兼容性和支持


    ABS07L符合RoHS标准,并且提供了两种包装方式:散装和卷带包装(每卷3000个)。此外,它是一个商业现货(COTS)产品,适用于商业、工业和某些指定的汽车应用。对于需要高可靠性的应用,必须获得Abracon Corporation的书面授权。

    常见问题与解决方案


    常见问题
    1. 频率不稳定
    2. 温度漂移严重
    3. 驱动功率过高导致损坏
    解决方案
    1. 频率不稳定:检查焊接质量,确保没有接触不良的情况。
    2. 温度漂移严重:调整工作环境温度,或者考虑更换其他型号的晶体。
    3. 驱动功率过高导致损坏:降低驱动功率至推荐值,确保不会超过0.5 µW。

    总结和推荐


    总体来说,ABS07L是一款高性能、稳定可靠的32.768 kHz SMD超低轮廓晶体。其紧凑的设计、优秀的环境适应性和抗震能力使其非常适合高密度电路板应用。虽然不建议在高可靠性要求或极端环境下使用,但对于一般商用和工业应用而言,它是一个非常值得推荐的选择。如果您需要一个精确且稳定的时钟源,ABS07L将是您的理想选择。

ABS07L-32.768KHZ-T参数

参数
等效串联电阻 55KΩ
频率 32.768KHz
驱动电平 -
负载电容 12.5pF
频率稳定性 -
频率容差 ±20ppm
长*宽*高 3.2mm*1.5mm*380μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABS07L-32.768KHZ-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABS07L-32.768KHZ-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABS07L-32.768KHZ-T ABS07L-32.768KHZ-T数据手册

ABS07L-32.768KHZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 10.1569
15000+ ¥ 10.1569
30000+ ¥ 10.1569
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 30470.7
