ABMM-10.000MHz-B-2-T

产品分类: 无源晶振
厂牌: ABRACON

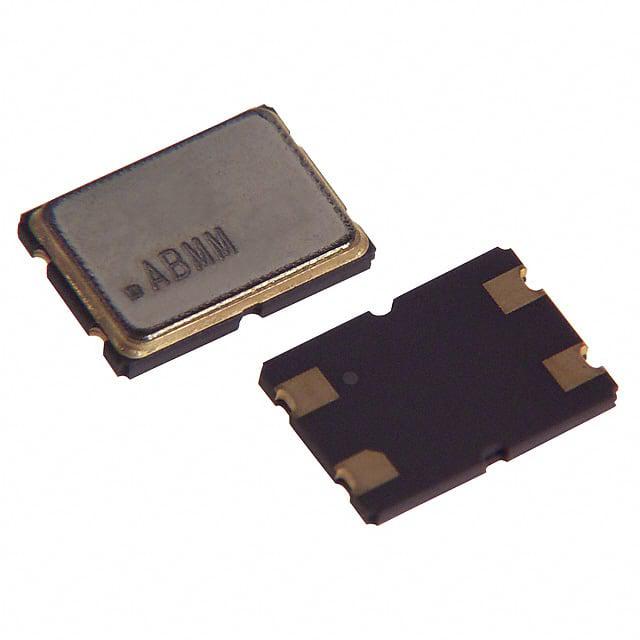

产品描述: Abracon 晶振, 10MHz, 贴片安装, 4引脚, 18pF负载, 7 x 5 x 1.3mm
供应商型号:
供应商:
标准整包数: 0
ABRACON 无源晶振 ABMM-10.000MHz-B-2-T

ABMM-10.000MHz-B-2-T概述

    电子元器件产品技术手册:ABMM系列晶体振荡器

    产品简介


    ABMM系列晶体振荡器是一种陶瓷表面贴装微处理器晶体,广泛应用于计算机、调制解调器、微处理器、通信设备、测试设备以及PCMCIA等领域。该系列产品具有多种频率范围选择,可满足不同应用的需求。

    技术参数


    - 封装尺寸:7.0 x 5.0 x 1.3 mm(符合RoHS标准)
    - 频率范围:6.0 MHz 至 125 MHz
    - 频率精度:±50 ppm(最大值)
    - 操作模式:基础频率模式或三倍频模式
    - 工作温度:-40°C 至 +85°C
    - 存储温度:-10°C 至 +60°C
    - 等效串联电阻(ESR):最大70 Ω(对于某些频率段为40 Ω至80 Ω)
    - 并联电容C0:最大18 pF(根据选项可能有所不同)
    - 负载电容CL:8 pF 至 33 pF
    - 驱动功率:最大500 µW,典型值100 µW
    - 老化率:第一年±5 ppm 最大值
    - 绝缘电阻:最小值500 MΩ(在100 Vdc时)

    产品特点和优势


    1. 低高度设计:最大高度为1.3 mm,适用于空间受限的应用场合。
    2. 紧公差与稳定性:采用AT条带切割技术,提供紧公差和高稳定性。
    3. 宽频率范围:覆盖6.0 MHz 至 125 MHz,适合多种频率需求。
    4. 良好的电气特性:支持低驱动功率,具备较高的绝缘电阻。
    5. 可靠性:经过严格的RoHS合规性测试,确保无铅化生产。

    应用案例和使用建议


    ABMM系列晶体振荡器广泛应用于各种计算和通信设备中。例如,在PCMCIA卡的设计中,可以利用其紧凑的封装尺寸和高稳定性,确保在各种环境中稳定工作。建议在安装时使用专用的烧录和测试插座,以确保最佳性能。

    兼容性和支持


    ABMM系列晶体振荡器可与多种电路板设计兼容,特别适用于COTS(商用现成)电子产品。若需要特殊型号或其他技术支持,请联系制造商获取详细信息。

    常见问题与解决方案


    1. 问题:安装过程中容易损坏晶体。
    - 解决方案:使用正确的工具和工艺进行安装,避免过度施力。

    2. 问题:性能不稳定。
    - 解决方案:检查安装环境温度是否超出工作范围,并确认所有电气连接正确无误。

    总结和推荐


    ABMM系列晶体振荡器以其高精度、低功耗和宽泛的工作温度范围,成为许多高端应用的理想选择。其紧凑的设计和稳定的表现使其在市场上具有较强的竞争力。强烈推荐给那些需要高性能、稳定且可靠的晶体振荡器的应用场合。

ABMM-10.000MHz-B-2-T参数

参数
驱动电平 100μW
负载电容 18pF
频率稳定性 ±50ppm
频率容差 ±20ppm
等效串联电阻 70Ω
频率 10MHz
长*宽*高 7mm*5mm*1.3mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ABMM-10.000MHz-B-2-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABMM-10.000MHz-B-2-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABMM-10.000MHz-B-2-T ABMM-10.000MHz-B-2-T数据手册

ABMM-10.000MHz-B-2-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
