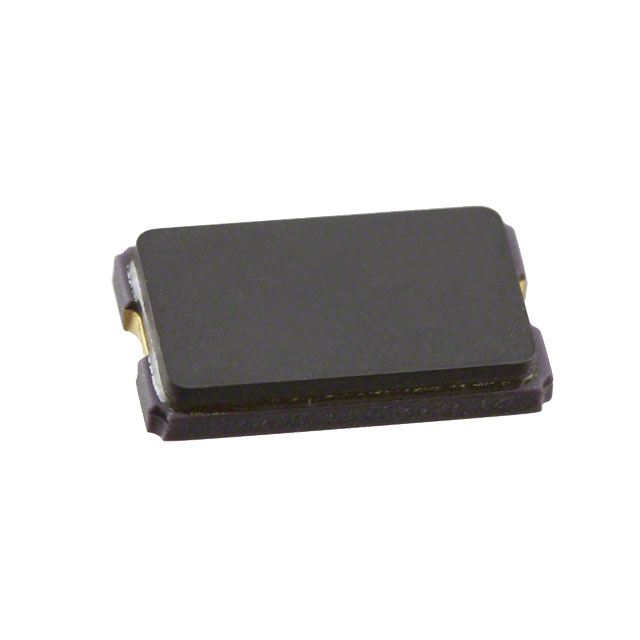

ABM2-9.8304MHZ-D4Y-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 18pF ±30ppm ±30ppm 9.8304MHz 100Ω SMD 贴片安装 8mm*4.5mm*1.8mm
供应商型号: N-ABM2-9.8304MHZ-D4Y-T
供应商: 云汉优选
标准整包数: 1000
ABRACON 无源晶振 ABM2-9.8304MHZ-D4Y-T

ABM2-9.8304MHZ-D4Y-T概述


    产品简介


    ABM2陶瓷SMD微处理器晶体是一款小型化、高可靠性的晶体振荡器,适用于需要高密度集成和薄型设计的应用场景。这种晶体振荡器采用玻璃密封包装,确保其在高温度环境下仍能保持出色的可靠性。其低高度设计使其特别适合用于便携式设备和其他需要节省空间的应用。

    技术参数


    - 尺寸: 8.0 x 4.5 x 1.4mm
    - 频率范围: 8.000 MHz 至 100.000 MHz
    - 操作模式:
    - 8.000 MHz 至 40.000 MHz: 基本AT切片(标准)
    - 40.001 MHz 至 100.000 MHz: 第三阶过调谐AT切片(标准)
    - 40.001 MHz 至 60.000 MHz: 基本AT切片(选项)
    - 工作温度: -10°C 至 +60°C
    - 存储温度: -40°C 至 +85°C
    - 频率容差: ±50 ppm (+25°C)
    - 频率稳定性: ±50 ppm (相对于+25°C)
    - 并联电容: 7 pF
    - 负载电容: 8 pF 至 33 pF
    - 驱动功率: 10 μW 至 100 μW
    - 老化率: ±5 ppm/年(25°C ±3°C)

    产品特点和优势


    1. 低高度设计: ABM2的紧凑尺寸使其非常适合薄型设备的设计。
    2. 高可靠性: 玻璃密封包装确保了其在高温度条件下的长期可靠性。
    3. 宽频率范围: 支持从8.000 MHz到100.000 MHz的频率,满足不同应用需求。
    4. RoHS合规: 符合RoHS指令,适用于环保要求高的应用场景。
    5. 低成本解决方案: 玻璃密封封装提供了高性价比的晶体解决方案。

    应用案例和使用建议


    应用案例:
    - 调制解调器和通信设备
    - 测试设备
    - PCMCIA卡和无线应用
    - 微处理器晶体
    使用建议:
    1. 在高密度集成环境中使用时,确保电路板设计能够提供足够的散热。
    2. 根据具体应用场景选择合适的频率范围和稳定性选项。
    3. 在高频段(>40 MHz)应用时,选择合适的模式以保证最佳性能。

    兼容性和支持


    ABM2晶体与大多数现代电子设备兼容,尤其是那些需要高密度集成和小型化的应用。Abracon公司提供详细的技术文档和支持服务,以帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    常见问题及解决方法:
    1. 问题: 设备开机后无法正常工作。
    - 解决方案: 检查电源电压是否稳定,确认连接是否正确。
    2. 问题: 频率漂移过大。
    - 解决方案: 检查温度范围是否超出产品规定的操作温度范围,适当调整负载电容。
    3. 问题: 设备启动时间较长。
    - 解决方案: 检查驱动功率设置是否合适,适当调整驱动功率。

    总结和推荐


    总体而言,ABM2陶瓷SMD微处理器晶体是一款非常实用且可靠的晶体振荡器,尤其适用于需要高密度集成和小型化的应用场合。其低高度设计、高可靠性以及成本效益使其在市场上具有很强的竞争力。如果您正在寻找一款高性能、低成本的晶体解决方案,ABM2无疑是一个值得考虑的选择。我们强烈推荐此产品用于各种商业和工业应用场景。

ABM2-9.8304MHZ-D4Y-T参数

参数
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 100Ω
频率 9.8304MHz
驱动电平 -
长*宽*高 8mm*4.5mm*1.8mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM2-9.8304MHZ-D4Y-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM2-9.8304MHZ-D4Y-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM2-9.8304MHZ-D4Y-T ABM2-9.8304MHZ-D4Y-T数据手册

ABM2-9.8304MHZ-D4Y-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
