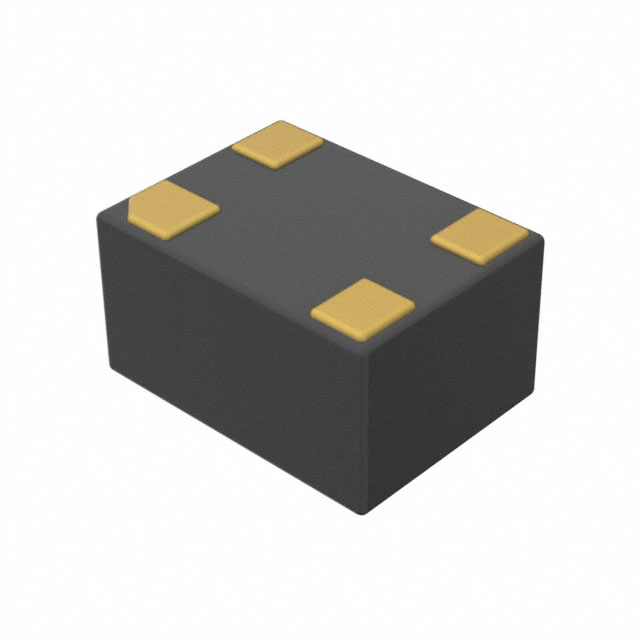

AMJDGGJ-A12T

产品分类: 有源晶振
厂牌: ABRACON
产品描述: ±50ppm 75MHz,100MHz SMD-1612-4P 贴片安装 1.6mm*1.2mm*890μm
供应商型号: SYE-AMJDGGJ-A12T
供应商: 海外现货
标准整包数: 1
ABRACON 有源晶振 AMJDGGJ-A12T

AMJDGGJ-A12T概述

    AMJD-SERIES 频率可选 MEMS 振荡器

    产品简介


    AMJD系列频率可选MEMS振荡器是一款紧凑型高性能振荡器,采用微机电系统(MEMS)技术,适用于多种应用。它能够在广泛的温度范围内稳定工作,广泛应用于可穿戴设备、物联网(IoT)、工业物联网、音频视频、无人机和机器人等领域。

    技术参数


    - 封装尺寸:1.6 x 1.2 mm、2.0 x 1.6 mm、2.5 x 2.0 mm、3.2 x 2.5 mm
    - 频率范围:1.0000 MHz 至 100.0000 MHz
    - 电源电压:1.71 V 至 3.63 V
    - 电流消耗:3.0 mA(@27 MHz, VDD=1.8V, 无负载)
    - 工作温度范围:-40 °C 至 +85 °C
    - 绝对最大额定值:
    - 电源电压:-0.3 V 至 +4.0 V
    - 输入电压:-0.3 V 至 VDD+0.3 V
    - 最大结温:+150 °C
    - 工作温度范围:-40 °C 至 +85 °C(工业级)、-20 °C 至 +70 °C(扩展商业级)
    - 存储温度范围:-55 °C 至 +150 °C
    - 焊接温度:+260 °C(40 秒最大)

    产品特点和优势


    - 输出频率选择性:可在两个预设频率之间切换。
    - 紧凑封装:最小封装尺寸仅为1.6 x 1.2 mm。
    - 低功耗:典型电流消耗为3 mA。
    - 宽工作频率范围:1 MHz 至 100 MHz。
    - 快速供货:对新频率提供快速响应。
    - 宽工作温度范围:-40 °C 至 +85 °C。
    - 低启动时间:从90% VDD 到有效时钟输出仅需1.3 ms。

    应用案例和使用建议


    AMJD系列振荡器广泛应用于智能手表、可穿戴设备、无人机等。在使用过程中,建议遵循推荐的电路设计和布局,以确保最佳性能。例如,在设计PCB时,应根据振荡器的具体封装选择合适的焊盘设计,并保证良好的接地连接。

    兼容性和支持


    AMJD系列振荡器与其他电子元器件高度兼容。厂商提供了详细的封装和包装选项,以适应不同的应用需求。同时,Abracon公司还提供了完善的客户支持和技术文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. Q:振荡器的启动时间较长怎么办?
    - A: 确保电源电压平稳上升至目标值,并检查是否有任何外部干扰或负载问题。
    2. Q:在低温环境下振荡器不稳定怎么办?
    - A: 确认选择正确的稳定性选项(如D或F),并在设计时考虑温度补偿电路。
    3. Q:振荡器输出信号不稳定怎么办?
    - A: 检查电路连接是否正确,尤其是接地和电源线的连接。

    总结和推荐


    AMJD系列频率可选MEMS振荡器凭借其卓越的性能和可靠性,成为许多应用领域的理想选择。其紧凑的设计、低功耗和宽工作温度范围使其特别适合在空间受限且需要高稳定性的环境中使用。强烈推荐使用此产品,特别是在需要频率选择性和稳定性高的场合。

AMJDGGJ-A12T参数

参数
频率容差 -
频率 75MHz,100MHz
频率稳定性 ±50ppm
长*宽*高 1.6mm*1.2mm*890μm
通用封装 SMD-1612-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AMJDGGJ-A12T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AMJDGGJ-A12T数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON AMJDGGJ-A12T AMJDGGJ-A12T数据手册

AMJDGGJ-A12T封装设计

查看详情并下载
Symbol
Footprint
3D Model
