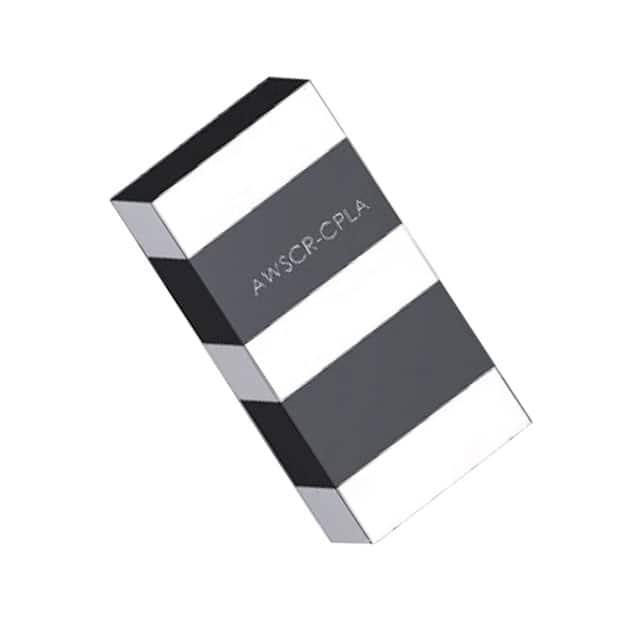

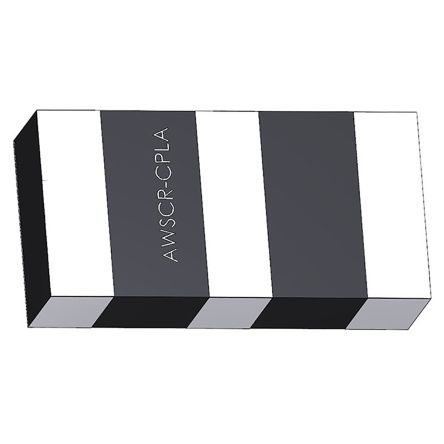

AWSCR-8.00CPLA-C33-T4

产品分类: 无源晶振
厂牌: ABRACON
产品描述: Abracon 陶瓷晶振, 8MHz, 3引脚, 表面贴装安装
供应商型号: 3501603
供应商: 海外现货
标准整包数: 10
ABRACON 无源晶振 AWSCR-8.00CPLA-C33-T4

AWSCR-8.00CPLA-C33-T4概述

    Miniature Ceramic Resonator 技术手册综述

    产品简介


    本手册描述的是型号为 AWSCR-CPLA 的微型陶瓷谐振器,它是一款适用于多种应用场景的高性能电子元器件。该谐振器尺寸仅为 6.0 x 3.0 x 1.8 毫米,具有 RoHS 和 RoHS II 认证,能够满足环保要求。它不具有湿度敏感性(MSL = 1),并且不含铅(铅在陶瓷中豁免 7c-I)。此谐振器广泛应用于计量系统、遥控设备、微处理器、工业控制以及家用电器等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 频率范围 | 1.84 12.00 | MHz
    | 谐振阻抗 (Ro) | 100 Ω | 1.84 MHz - 2.99 MHz: 100 |
    50 3.00 MHz - 3.49 MHz: 50 |
    30 3.50 MHz - 12.00 MHz: 30 |
    | 内置电容 (C1=C2) | 30 pF | 1.84 MHz - 8.00 MHz: 30 |
    15 8.01 MHz - 12.00 MHz: 15 |
    | 频率容差 | -0.5 | 0.5 %
    | 频率稳定性 | -0.3 | 0.3 % | 2.00-8.00 MHz |
    -0.2 | 0.2 % | 8.01-12.00 MHz |
    | 承受电压 | 100 5 s | V | 直流电压 |
    | 电压等级 6 V | 直流电压 |
    | 15 | Vp-p | 交流电压 |
    | 绝缘电阻 | 500 MΩ | 10V, 1分钟 |
    | 工作温度范围 | -40 +85 | °C
    | 存储温度范围 | -55 +85 | °C

    产品特点和优势


    1. 行业标准脚位:适用于现有的设计和生产流程。
    2. 低谐振阻抗:有助于提高电路的效率和稳定性。
    3. 内置电容选项:可以根据不同的频率需求选择合适的内置电容。
    4. 宽工作温度范围:适合极端工作环境,适用于广泛的工业应用。

    应用案例和使用建议


    - 计量系统:确保在测量过程中精确稳定,减少误差。
    - 遥控设备:确保无线信号传输的稳定性和可靠性。
    - 微处理器:提供精确的时钟信号,提高计算准确性。
    - 工业控制:适用于各种自动化控制系统,确保高效运行。
    - 家用电器:确保家电的正常工作和长寿命。
    使用建议:
    - 在焊接过程中避免过度机械应力,以防止组件损坏。
    - 不要使用强酸性焊剂,避免氯含量超过 0.2 wt%。
    - 确保定期测试产品的可焊性和特性,特别是在储存时间超过 12 个月后。

    兼容性和支持


    - 该产品具有良好的兼容性,适用于多种电子设备和电路板。
    - 厂商提供了详细的技术支持和售后服务,包括详细的测试条件和预防措施。

    常见问题与解决方案


    1. 组件损坏:
    - 解决方案:在焊接过程中避免过度机械应力,检查并确保组件未损坏。
    2. 电容值不稳定:
    - 解决方案:确认选择了正确的电容选项,必要时进行重新测试。
    3. 工作温度范围受限:
    - 解决方案:在使用前检查存储条件和有效期,确保符合推荐的温度范围。

    总结和推荐


    这款微型陶瓷谐振器凭借其高精度、宽温范围和高可靠性,在众多应用场景中表现出色。它具有出色的兼容性和广泛的应用前景。虽然在某些特定的高可靠性应用场景中可能需要额外授权,但其在商用、工业级和汽车级应用中仍表现出色。强烈推荐使用该产品,特别是对于追求高性能和可靠性的电子设计。

AWSCR-8.00CPLA-C33-T4参数

参数
频率 8MHz
驱动电平 -
负载电容 33pF
频率稳定性 ±0.3%
频率容差 ±0.5%
等效串联电阻 -
长*宽*高 6mm*3mm*1.5mm
通用封装 SMD
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
