ABC2-19.440MHZ-4-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 18pF ±30ppm ±30ppm 19.44MHz 30Ω 100μW 贴片安装 11.8mm*5.5mm*2mm
供应商型号: SYE-ABC2-19.440MHZ-4-T
供应商: 海外现货
标准整包数: 1

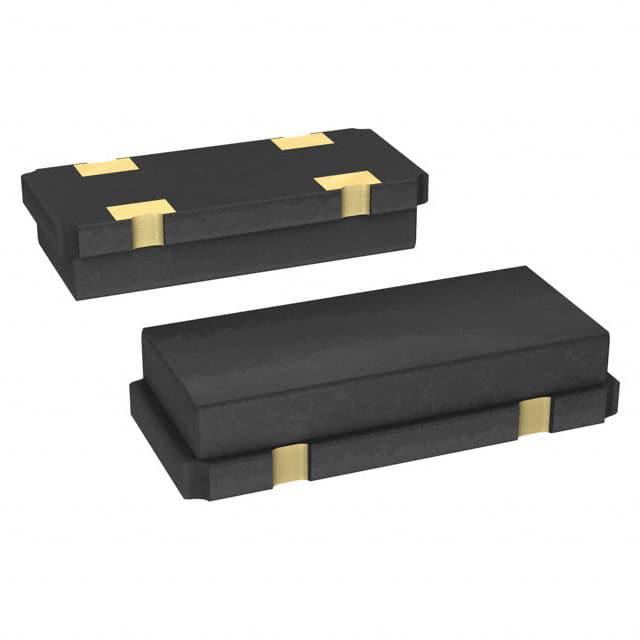

ABRACON 无源晶振 ABC2-19.440MHZ-4-T

ABC2-19.440MHZ-4-T概述

    ABC2 低频陶瓷表面贴装微处理器晶体

    产品简介


    ABC2 低频陶瓷表面贴装微处理器晶体是专为通信、测量设备以及商用和工业应用设计的高品质电子元件。它采用了小型化设计,通过陶瓷封装提供了出色的环境和热稳定性。适用温度范围为 -40°C 至 +85°C,使其特别适用于需要高可靠性的工业应用。

    技术参数


    - 尺寸:11.8 x 5.5 x 1.9 mm
    - 频率范围:
    - 基频模式:3.200 MHz 到 10.999 MHz
    - 3阶谐波模式:27.000 MHz 到 70.000 MHz
    - 最大ESR(等效串联电阻):
    - 基频模式:200 Ω(3.200 MHz)到 30 Ω(36.000 MHz)
    - 3阶谐波模式:100 Ω(27.000 MHz)到 100 Ω(70.000 MHz)
    - 工作温度:-10°C 至 +60°C
    - 储存温度:-55°C 至 +125°C
    - 负载电容 (CL):18 pF
    - 驱动功率:100 μW
    - 年老化率:±5 ppm/年
    - 绝缘电阻:500 MΩ @ 100 Vdc

    产品特点和优势


    ABC2 低频陶瓷表面贴装微处理器晶体具有以下显著特点:
    - 小体积设计:适合高密度电路板安装,高度仅 1.9 mm。
    - 低频率:提供广泛频率选择,覆盖从3.200 MHz到70.000 MHz。
    - 出色的稳定性:符合RoHS标准,无铅玻璃允许,确保环保要求。
    - 优异的热稳定性:-40°C至+85°C的宽广工作温度范围。
    - 良好的兼容性:适用于多种频率和温度条件下的应用,具有广泛的适应性。

    应用案例和使用建议


    ABC2 微处理器晶体常用于通信、测量设备及商业和工业应用。其广泛的工作温度范围和高精度使得其非常适合在恶劣环境中工作的设备。使用时建议:
    - 确保安装环境温度稳定在规定范围内。
    - 避免接触过高湿度和极端温度变化。
    - 在需要高精度的应用中,建议使用带有温度补偿功能的电路板。

    兼容性和支持


    ABC2 微处理器晶体已获得 ISO 9001 / QS 9000 认证,且具备COTS (Commercial-Off-The-Shelf) 产品认证,适用于商业、工业及指定的汽车应用。对于需要高可靠性和极端操作环境的应用,需要书面同意和授权。

    常见问题与解决方案


    1. 问题:如何确定频率稳定性?
    解答:根据频率的不同,频率稳定性标准也不同。对于低于6.0 MHz的频率,标准为±30 ppm;对于6.0 MHz及以上的频率,标准为±50 ppm。

    2. 问题:如何识别特定型号?
    解答:型号命名规则详见技术手册中的型号识别部分。例如,14.31818 MHz的晶体,包装可以选择散装或1,000个/卷的带式封装。

    总结和推荐


    总体来看,ABC2 低频陶瓷表面贴装微处理器晶体是一款高性能、多功能的电子元件,适用于各种工业级和商用应用场景。其优越的热稳定性和广泛的频率范围使其在市场上具有很强的竞争优势。对于需要精确和稳定的频率源的应用,强烈推荐使用ABC2系列晶体。

ABC2-19.440MHZ-4-T参数

参数
频率 19.44MHz
驱动电平 100μW
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 30Ω
长*宽*高 11.8mm*5.5mm*2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABC2-19.440MHZ-4-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABC2-19.440MHZ-4-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABC2-19.440MHZ-4-T ABC2-19.440MHZ-4-T数据手册

ABC2-19.440MHZ-4-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
