ABM12-28.63636MHZ-B2X-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 8pF ±20ppm ±20ppm 28.63636MHz 200Ω 10μW 贴片安装 1.6mm*1.2mm*450μm
供应商型号: SYE-ABM12-28.63636MHZ-B2X-T3
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABM12-28.63636MHZ-B2X-T3

ABM12-28.63636MHZ-B2X-T3概述

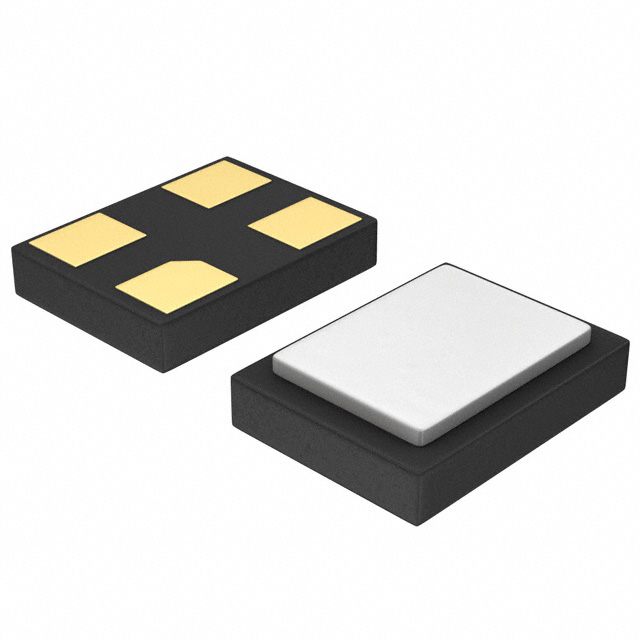

    ABM12 Ultra Miniature Ceramic SMD Crystal

    1. 产品简介


    ABM12是一款超小型贴片式陶瓷晶体,专为紧凑型电路设计而研发。它具有高稳定性、低功耗和卓越的温度适应性,适用于广泛的电子设备中,包括通信设备、便携式电子产品、医疗设备以及消费类电子产品。ABM12的主要功能是提供精确的时间基准,确保系统的稳定运行。

    2. 技术参数


    - 尺寸:1.6 x 1.2 x 0.45mm
    - 频率范围:24.000MHz 至 80.000MHz
    - 标准频率:26.000MHz, 32.000MHz 和 36.000MHz(其他频率请联系Abracon获取)
    - 操作模式:谐振模式
    - 工作温度:-10°C 至 +50°C(可选:-20°C 至 +70°C,-40°C 至 +85°C)
    - 存储温度:-40°C 至 +85°C
    - 频率容差:±50ppm(可选:±15ppm, ±20ppm, ±30ppm, ±100ppm)
    - 负载电容:8pF(可选:5pF, 6pF, 7pF)
    - 有效串联电阻 (ESR):200Ω 至 100Ω
    - 老化率:-5ppm 至 +5ppm @ 25°C ±3°C
    - 绝缘电阻:500 MΩ @ 100Vdc ± 15V
    - RoHS合规性:符合RoHS II标准
    - 封装形式:1000pcs/reel 或 3000pcs/reel
    - 密封性:完全密封,湿度敏感度等级(MSL)= N/A

    3. 产品特点和优势


    - 超小体积:1.6 x 1.2 x 0.45mm 的微型设计使其适合于高度紧凑的应用场合。
    - 高精度:标准频率选项涵盖常见的26.000MHz, 32.000MHz 和 36.000MHz,满足不同应用需求。
    - 宽工作温度范围:能够在-40°C 至 +85°C 的温度范围内稳定工作。
    - 出色的稳定性:频率稳定度可达±15ppm,保证长时间运行的精度。
    - 优良的机械性能:采用完全密封的设计,确保产品长期稳定可靠。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于通信模块、无线路由器、蓝牙耳机、智能手表等设备中,作为时钟基准源使用。
    - 使用建议:根据具体应用需求选择合适的频率和电容值,例如,在要求高精度和稳定性的应用中,可选择±15ppm的频率容差。此外,确保正确的电路布局以减少噪声干扰。

    5. 兼容性和支持


    - 兼容性:ABM12与大多数主流电路板和系统兼容,可在各种应用环境中使用。
    - 支持服务:供应商提供全面的技术支持和售后保障,包括详细的用户手册和技术文档,以帮助客户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问题:频率漂移如何解决?
    - 解决方案:可以通过调整外部电路中的负载电容来改善频率稳定度。如果需要更高的精度,可以选用更稳定的频率容差选项。
    - 问题:长时间使用后频率偏移怎么办?
    - 解决方案:由于老化效应的存在,长期使用可能会导致频率偏移。可通过重新校准或更换新的晶体来解决。

    7. 总结和推荐


    ABM12超小型贴片式陶瓷晶体凭借其超小体积、高精度、宽工作温度范围及优秀的稳定性,成为紧凑型电子设备的理想选择。无论是通信设备还是便携式电子产品,ABM12都能提供可靠的时钟基准。总体而言,强烈推荐在需要高度精准和稳定时钟信号的电子设备中使用ABM12。

ABM12-28.63636MHZ-B2X-T3参数

参数
频率稳定性 ±20ppm
频率容差 ±20ppm
等效串联电阻 200Ω
频率 28.63636MHz
驱动电平 10μW
负载电容 8pF
长*宽*高 1.6mm*1.2mm*450μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM12-28.63636MHZ-B2X-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM12-28.63636MHZ-B2X-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM12-28.63636MHZ-B2X-T3 ABM12-28.63636MHZ-B2X-T3数据手册

ABM12-28.63636MHZ-B2X-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
