AST3TQ-T-10.000MHZ-28

产品分类: 有源晶振
厂牌: ABRACON
产品描述: ±280ppb 10MHz ±0.3ppm 贴片安装 7mm*5mm*2mm
供应商型号: 3819888
供应商: 海外现货
标准整包数: 1

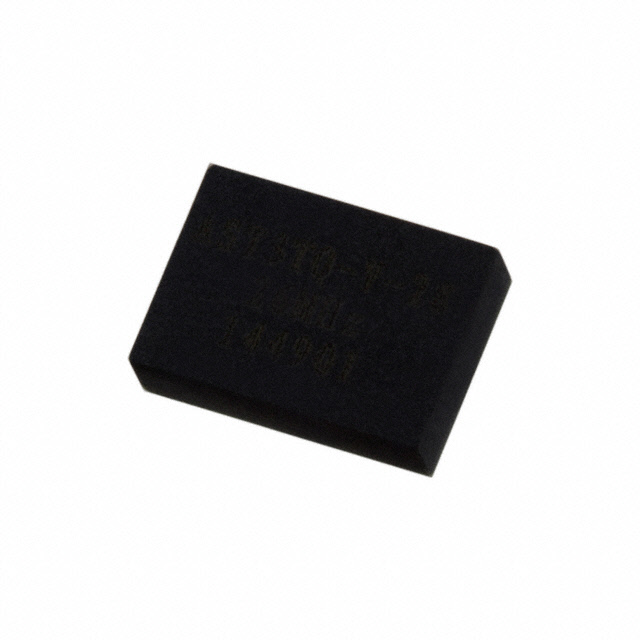

ABRACON 有源晶振 AST3TQ-T-10.000MHZ-28

AST3TQ-T-10.000MHZ-28概述

    精密表面贴装晶体振荡器/可变温度补偿晶体振荡器(Precision SMD TCXO/VCTCXO)

    产品简介


    产品类型:精密表面贴装晶体振荡器/可变温度补偿晶体振荡器(Precision SMD TCXO/VCTCXO)
    主要功能:提供精确频率输出,适用于多种通信系统
    应用领域:WiMax、LTE、BTS、CATV、LAN、LMDS、GPS跟踪、点对点通信网络、测试和测量设备等

    技术参数


    - 标准频率范围:10.00 MHz 至 40.00 MHz
    - 初始频率容差:±0.3 ppm(@+25°C)
    - 频率稳定性:±280 ppb (-40°C至+85°C)
    - 频率稳定性变化:±100 ppb(供电电压变化±5%);±200 ppb(负载变化±5%)
    - 供电电压:3.135 V 至 3.465 V
    - 老化率:第一年±1.0 ppm,二十年±3.0至±4.6 ppm
    - 供电电流:@10MHz载波时 3.0 mA 至 4.0 mA;@40MHz载波时 5.5 mA 至 7.0 mA
    - 输出信号:LVCMOS输出,占空比45%-55%,上升/下降时间6ns,峰峰值抖动0.4 ps至1.3 ps(12 kHz至20 MHz带宽)
    - 控制端口适用性:仅VCTCXO
    - 相位噪声:@10 MHz载波频率,-95 dBc/Hz(偏移10 Hz),-120 dBc/Hz(偏移100 Hz),-140 dBc/Hz(偏移1 kHz),-145 dBc/Hz(偏移10 kHz),-150 dBc/Hz(偏移100 kHz)

    产品特点和优势


    该精密表面贴装晶体振荡器具备高精度、低抖动和优异的相位噪声特性。它适用于各种高要求的通信系统,如WiMax、LTE和CATV等。尤其在GPS跟踪和点对点通信网络中,其高稳定性和准确性尤为重要。其尺寸仅为7.0 x 5.0 x 1.9mm,非常适用于空间受限的应用场合。此外,该产品符合RoHS标准,环保可靠。

    应用案例和使用建议


    在LTE基站和无线接入点中,这款晶体振荡器可以提供稳定的时钟信号,确保网络的正常运行。在GPS设备中,其优秀的温度稳定性使得在不同环境下保持精准的时间同步成为可能。建议用户在使用前进行详细的应用环境评估,以确保最佳性能。例如,在低温环境中,应考虑其温度稳定性是否会受到影响。

    兼容性和支持


    该产品与其他电子元器件具有良好的兼容性,适用于各种商业、工业及指定的汽车应用。厂商提供了详细的使用指南和技术支持服务,确保用户能够高效地集成和使用该产品。

    常见问题与解决方案


    - 问题:如何确定产品的频率稳定性?
    解决方案:参考技术手册中的“频率稳定性”部分,了解产品在不同条件下的频率稳定性指标。
    - 问题:如何进行正确的焊接和安装?
    解决方案:遵循技术手册中的焊接和安装指南,确保正确连接和固定。避免过热和过度应力。

    总结和推荐


    综合评估:该精密表面贴装晶体振荡器具备高性能、高稳定性以及广泛的适用性,特别适合在通信系统中作为关键组件使用。
    推荐结论:鉴于其出色的性能和广泛应用前景,强烈推荐使用该产品。同时,用户应注意环境因素对产品性能的影响,确保在具体应用中的可靠性。

AST3TQ-T-10.000MHZ-28参数

参数
频率容差 ±0.3ppm
频率 10MHz
频率稳定性 ±280ppb
长*宽*高 7mm*5mm*2mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

AST3TQ-T-10.000MHZ-28厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AST3TQ-T-10.000MHZ-28数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON AST3TQ-T-10.000MHZ-28 AST3TQ-T-10.000MHZ-28数据手册

AST3TQ-T-10.000MHZ-28封装设计

查看详情并下载
Symbol
Footprint
3D Model
