ABM3B-16.000MHZ-D-1-X-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 18pF ±10ppm ±20ppm 16MHz 50Ω SMD 贴片安装 5mm*3.2mm*1.1mm
供应商型号: 4213228
供应商: 海外现货
标准整包数: 1

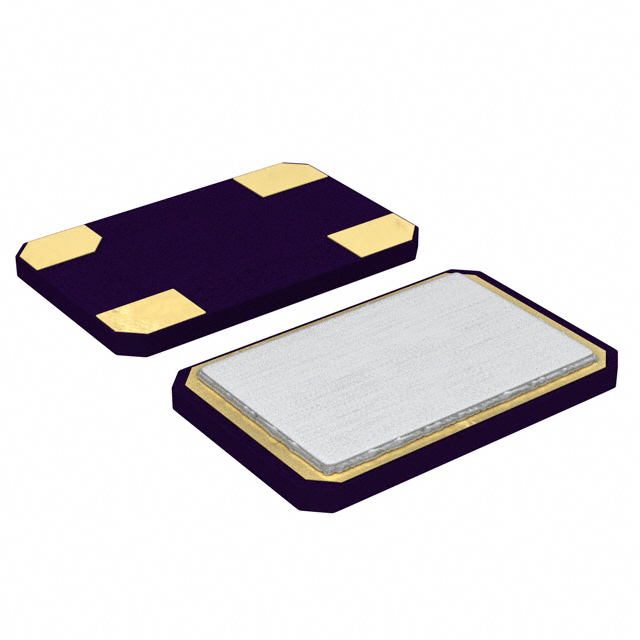

ABRACON 无源晶振 ABM3B-16.000MHZ-D-1-X-T

ABM3B-16.000MHZ-D-1-X-T概述

    ABM3B MHz Ceramic SMD Crystal 技术手册解析

    产品简介


    产品名称:ABM3B MHz Ceramic SMD Crystal(陶瓷表面贴装晶体)
    产品类型:晶体振荡器(Ceramic SMD Crystal)
    主要功能:提供精确的时间基准频率,适用于多种高频电子设备
    应用领域:
    - 手机和寻呼机
    - 通信及测试设备
    - 高密度应用
    - PCMCIA接口和无线应用

    技术参数


    - 尺寸:5.0 × 3.2 × 1.1mm
    - 频率范围:8.0MHz - 50.0MHz(基频);50.1MHz - 125MHz(3次谐波)
    - 频率稳定性:±50ppm(最大值,具体视选项而定)
    - 负载电容(CL):18pF(可选6pF到32pF之间其他值)
    - 驱动功率:100µW(最大),10µW(典型)
    - 老化率:±5ppm(最大)
    - 绝缘电阻:500MΩ(最小,100Vdc ± 15V条件下)
    - 等效串联电阻(ESR):见表1
    - 操作模式:基频或3次谐波
    - 操作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+85°C

    产品特点和优势


    - 基频操作:ABM3B晶体提供了稳定的基频输出,适用于需要高精度时间基准的应用场合。
    - 适合回流焊:这种特性使ABM3B能够方便地集成到PCB上。
    - 高精度与可靠性:采用陶瓷封装和金属盖设计,保证了产品的高精度和长寿命。
    - 紧致稳定性:具备良好的温度稳定性,能够在较宽的操作温度范围内保持稳定的频率输出。
    - 多种频率选择:覆盖广泛的频率范围,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例:ABM3B广泛应用于手机、寻呼机以及其他通信设备中。此外,在高密度应用、PCMCIA接口和无线设备中也有广泛应用。
    使用建议:
    - 确保安装时晶体的引脚位置正确,避免错误焊接导致的性能下降。
    - 在设计电路板时应考虑到ESR对频率稳定性和负载电容的影响,合理设计周边电路。
    - 根据不同的应用需求选择合适的频率和频率稳定性选项。

    兼容性和支持


    - 兼容性:ABM3B是标准SMD封装,可以轻松与其他符合行业标准的SMT元器件一起使用。
    - 厂商支持:Abracon公司提供全面的技术支持和售后服务,包括技术文档、设计指南以及应用支持服务。

    常见问题与解决方案


    - Q: 如何确保晶体的频率稳定性?
    - A: 可以通过选择更高频率稳定性的选项来提高晶体的频率稳定性,例如使用“G”或“X”选项。
    - Q: 如何处理晶体的焊接过程?
    - A: 应遵循标准的回流焊接曲线进行焊接,确保焊接质量。
    - Q: 如何检查晶体的性能?
    - A: 使用频谱分析仪测量晶体的实际频率输出,与规格书中的数据进行比较,确保符合预期要求。

    总结和推荐


    综上所述,ABM3B MHz Ceramic SMD Crystal凭借其高精度、稳定的频率输出和广泛的适用性,在通信、消费电子等领域表现出色。如果您正在寻找一款高性能且可靠的晶体振荡器,ABM3B是一个不错的选择。建议在购买前仔细核对您的项目需求与产品规格的一致性,以确保最佳性能。

ABM3B-16.000MHZ-D-1-X-T参数

参数
负载电容 18pF
频率稳定性 ±20ppm
频率容差 ±10ppm
等效串联电阻 50Ω
频率 16MHz
驱动电平 -
长*宽*高 5mm*3.2mm*1.1mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM3B-16.000MHZ-D-1-X-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM3B-16.000MHZ-D-1-X-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM3B-16.000MHZ-D-1-X-T ABM3B-16.000MHZ-D-1-X-T数据手册

ABM3B-16.000MHZ-D-1-X-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
