首页  >  产品百科  >  ABL-13.560MHZ-B4Y-T

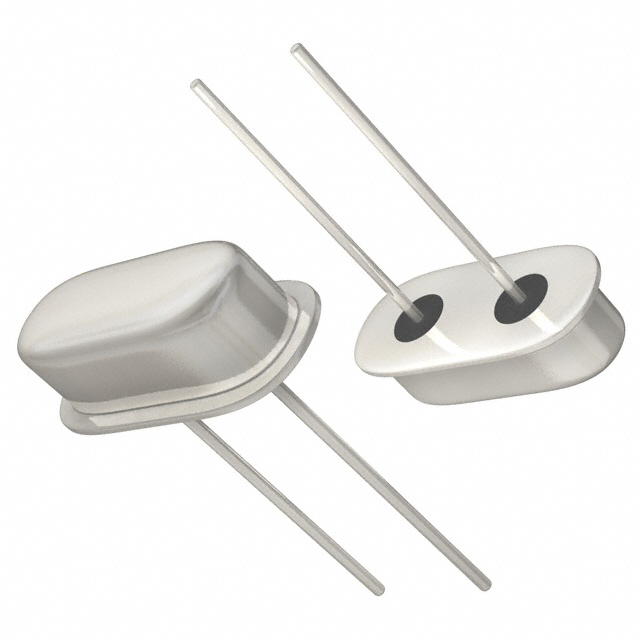

ABL-13.560MHZ-B4Y-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 18pF ±30ppm ±30ppm 13.56MHz 50Ω HC-49 通孔安装 11.5mm*5mm*3.5mm
供应商型号: 535-ABL-13.560MHZ-B4Y-TTR-ND
供应商: Digi-Key
标准整包数: 1000
ABRACON 无源晶振 ABL-13.560MHZ-B4Y-T

ABL-13.560MHZ-B4Y-T概述

    # ABRACON ABL Series HC/49US (AT49) 微处理器晶体产品技术手册

    产品简介


    ABRACON的ABL系列HC/49US(AT49)微处理器晶体是一种高品质的电子元件,主要用于高精度时钟同步、温度补偿振荡器(TCXO)及微处理器系统等领域。该产品具有高可靠性、低成本和宽温操作范围的特点,广泛应用于计算机、通信设备、家用电器以及微处理器控制领域。其标准尺寸为11.5×5.0×3.5毫米,提供多种频率选择,能够满足不同应用需求。

    技术参数


    以下是该产品的核心技术参数:
    - 频率范围:3.579545至70 MHz
    - 操作模式:
    - 基频AT切割(标准):3.579545至33.999 MHz
    - 第三泛音OT AT切割(标准):34.00至70.00 MHz
    - 工作温度范围:0℃至+70℃(可选扩展)
    - 存储温度范围:-55℃至+125℃
    - 频率容差:±50至±50 ppm(视具体选项而定)
    - 等效串联电阻(R1):见表格1中的最大值
    - 并联电容(C0):7 pF
    - 负载电容(CL):18 pF(可根据需要调整)
    - 驱动功率:100至1000 µW
    - 年老化率:±5 ppm/年@25℃
    - 绝缘电阻:≥500 MΩ @ 100Vdc ±15V

    产品特点和优势


    ABRACON ABL系列HC/49US(AT49)微处理器晶体以其卓越的技术性能和广泛的适用性脱颖而出。产品采用焊接金属外壳封装,确保了长期稳定性和高抗干扰能力。此外,其紧凑的设计和多样的频率选项使其成为现代电子设计的理想选择。

    应用案例和使用建议


    典型的应用场景包括但不限于:
    - 家庭电子设备中的定时组件
    - 计算机及网络通信系统的时钟同步模块
    - 高精度TCXO和微处理器时钟电路
    为了获得最佳效果,建议根据实际应用需求精确设定负载电容和其他相关参数,并在安装过程中注意防静电处理。

    兼容性和支持


    此款晶体符合RoHS标准,且通过ISO9001-2008质量管理体系认证。对于特定频率稳定性要求如±10 ppm等特殊定制需求,客户可以直接联系ABRACON获取技术支持。

    常见问题与解决方案


    常见问题及其解决方法如下:
    - 问题一:接收到的产品频率不符合预期。
    - 解决办法:请仔细核对订单号与规格书的一致性;如有疑问,请联系客服中心重新校验发货清单。
    - 问题二:长时间使用后发现频率漂移明显增加。
    - 解决办法:检查电路板上的电源供应是否稳定,必要时更换滤波元件以改善供电质量。

    总结和推荐


    总体而言,ABRACON ABL系列HC/49US(AT49)微处理器晶体凭借其优异的质量保证体系、灵活的配置可能性以及良好的市场口碑,非常值得考虑作为下一代电子产品开发过程中的关键部件之一。如果您正在寻找一款既经济实惠又可靠耐用的小型晶体,则这款产品将是您不错的选择!

ABL-13.560MHZ-B4Y-T参数

参数
驱动电平 -
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 50Ω
频率 13.56MHz
长*宽*高 11.5mm*5mm*3.5mm
通用封装 HC-49
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

ABL-13.560MHZ-B4Y-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABL-13.560MHZ-B4Y-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABL-13.560MHZ-B4Y-T ABL-13.560MHZ-B4Y-T数据手册

ABL-13.560MHZ-B4Y-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2171 ¥ 1.8165
2000+ $ 0.2081 ¥ 1.7414
3000+ $ 0.203 ¥ 1.6988
5000+ $ 0.1968 ¥ 1.6468
7000+ $ 0.1928 ¥ 1.6134
10000+ $ 0.1886 ¥ 1.5786
25000+ $ 0.1784 ¥ 1.493
50000+ $ 0.171 ¥ 1.4314
库存: 1000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1816.5
