ABM3C-13.560MHZ-D4Y-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 18pF ±30ppm ±30ppm 13.56MHz 60Ω 贴片安装 5mm*3.2mm*1.3mm
供应商型号: N-ABM3C-13.560MHZ-D4Y-T
供应商: 云汉优选
标准整包数: 1

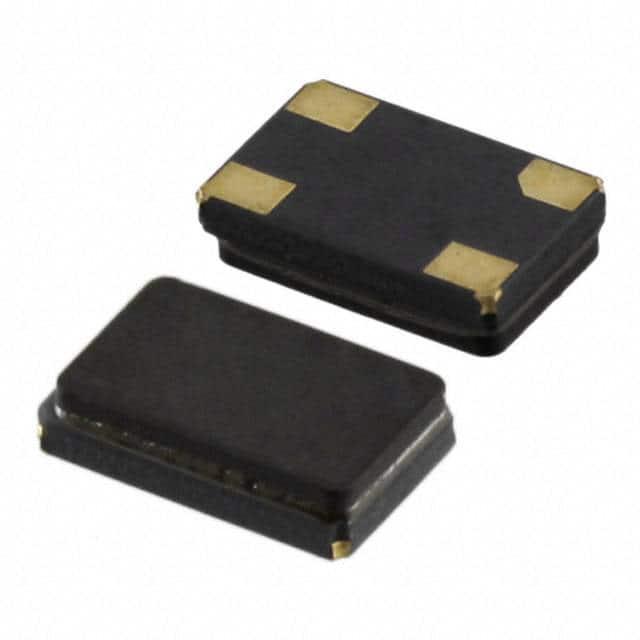

ABRACON 无源晶振 ABM3C-13.560MHZ-D4Y-T

ABM3C-13.560MHZ-D4Y-T概述

    ABM3C Ceramic SMD Crystal:技术手册解析

    产品简介


    ABM3C是一款陶瓷表面贴装晶体,设计用于多种高性能应用。其紧凑的尺寸(5.0 x 3.2 x 1.3mm)使其适用于要求低高度的设备。ABM3C主要用于通信设备(如Modem、通信设备、测试设备)、无线应用(如PMCIA模块)等领域。此产品已通过RoHS认证,符合环保标准。

    技术参数


    以下是ABM3C的技术参数列表,这些参数直接来源于制造商的官方资料:
    - 频率范围:10.000 - 50.000 MHz
    - 工作模式:基频
    - 工作温度范围:-10°C至+70°C
    - 存储温度范围:-40°C至+90°C
    - 频率容差(@+25°C):±50 ppm
    - 温度稳定性:±50 ppm(相对于+25°C)
    - 等效串联电阻(R1):60 Ω(在10.000 – 15.999 MHz之间)
    - 并联电容(C0):7 pF
    - 负载电容(CL):18 pF
    - 驱动功率:10 µW 至 100 µW
    - 老化率(第一年):±5 ppm @ 25°C ± 3°C
    - 绝缘电阻:500 MΩ @ 100Vdc ± 15V

    产品特点和优势


    ABM3C的主要特点如下:
    - 低高度:适用于厚度要求严格的设备。
    - 高稳定性和紧公差:通过改进的密封工艺确保长期稳定。
    - 适合RoHS合规:符合RoHS标准,适用于环保要求高的场合。
    - 广泛的温度适应性:在工业和商业应用中能够应对广泛的温度变化。
    - 高可靠性:通过玻璃封装(代码“X”)和缝合封装(代码“C”和“F”),提供不同级别的保护。

    应用案例和使用建议


    ABM3C广泛应用于各种通信设备和无线应用中,例如MODEM、通信设备、PMCIA卡和无线模组。对于用户而言,建议关注以下几个方面以充分发挥其性能:
    - 确保在规定的温度范围内使用,以获得最佳的频率稳定性。
    - 使用正确的焊接温度曲线进行回流焊,确保元件可靠固定。
    - 在特定应用中选择适当的负载电容,以满足所需的频率稳定性和精度。

    兼容性和支持


    ABM3C可以与其他符合相同封装标准的电子元件兼容,具体细节参见制造商的技术文档。Abracon Corporation提供了详细的支持和服务,包括定制需求和售后咨询。对于特殊应用或需要高可靠性的场合,应事先联系Abracon获取书面授权和支持。

    常见问题与解决方案


    以下是用户在使用过程中可能遇到的一些问题及其解决方案:
    - 问题1:频率不稳定。解决方案:检查负载电容值是否符合标准,确保温度在允许范围内。
    - 问题2:设备开机时表现异常。解决方案:确认回流焊曲线正确无误,避免过高的焊接温度导致损坏。
    - 问题3:设备无法正常启动。解决方案:检查接线是否正确连接,确认没有接触不良的情况。

    总结和推荐


    总体来看,ABM3C凭借其优良的性能、广泛的应用范围和高度的灵活性,在电子设备制造领域具有显著的竞争优势。特别是对于需要高稳定性和低功耗的应用场景,它是一个非常合适的选择。强烈推荐使用ABM3C以提升产品的性能和可靠性。如果您对特定型号或进一步支持感兴趣,建议直接联系制造商获取更详细的信息。

ABM3C-13.560MHZ-D4Y-T参数

参数
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 60Ω
频率 13.56MHz
驱动电平 -
长*宽*高 5mm*3.2mm*1.3mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM3C-13.560MHZ-D4Y-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM3C-13.560MHZ-D4Y-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM3C-13.560MHZ-D4Y-T ABM3C-13.560MHZ-D4Y-T数据手册

ABM3C-13.560MHZ-D4Y-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.4558 ¥ 3.8743
600+ $ 0.4326 ¥ 3.6771
1000+ $ 0.408 ¥ 3.468
库存: 2000
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 968.57
