首页  >  产品百科  >  ASV2-48.000MHZ-C-L1-T

ASV2-48.000MHZ-C-L1-T

产品分类: 有源晶振
厂牌: ABRACON
产品描述: ±50ppm 48MHz 贴片安装 7mm*5mm*1.4mm
供应商型号: 535-ASV2-48.000MHZ-C-L1-TTR-ND
供应商: Digi-Key
标准整包数: 1000

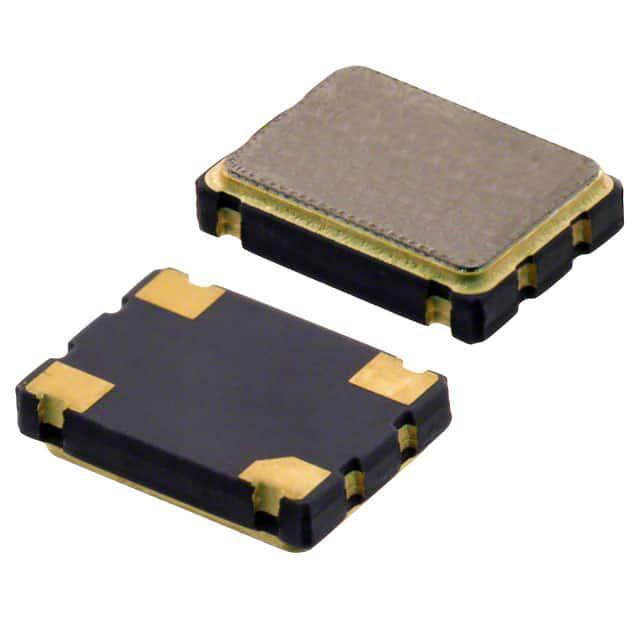

ABRACON 有源晶振 ASV2-48.000MHZ-C-L1-T

ASV2-48.000MHZ-C-L1-T概述

    # ASV2系列晶体时钟振荡器技术手册

    产品简介


    ASV2系列晶体时钟振荡器是一种用于微处理器、PC主板和显卡的时钟信号处理装置。此外,该系列产品还适用于无线通信领域。由于具有低至1.4毫米的最大高度,ASV2系列非常适合应用于对空间要求较高的设备。HCMOS兼容,可在1.8V到3.3VDC范围内工作,并支持三态功能。同时,它们符合RoHS标准,并能够适应-40°C至85°C的宽温范围,确保在各种恶劣环境下稳定运行。

    技术参数


    以下是ASV2系列的技术规格和性能参数:
    - 频率范围:0.012 MHz 至 133 MHz(具体频率根据电压不同有所变化)
    - 工作温度:-10°C 至 +70°C(可选-40°C至85°C)
    - 存储温度:-55°C 至 +125°C
    - 输出负载:15 pF(可选50 pF)
    - 输入电流:0.012 MHz 至 133 MHz 范围内电流为0.012 mA 至 40 mA(根据频率变化)
    - 电源电压:2.97V 至 3.63V(推荐值3.3V)
    - 周期抖动:参考值40.0 ps
    - 启动时间:8.0 ms
    - 三态功能:输入电流为10 μA

    产品特点和优势


    ASV2系列的主要优势包括:
    - 低功耗:在待机状态下保持低电流消耗。
    - 高可靠性:采用密封封装设计,确保在各种工作条件下具有高可靠性。
    - 温度范围广:能够在极端温度下正常工作。
    - 三态功能:提供灵活的控制接口,便于集成于各种电路设计中。

    应用案例和使用建议


    应用场景
    ASV2系列晶体时钟振荡器广泛应用于微处理器、PC主板和显卡等领域。它们也适用于无线通信系统中,如移动通信设备和网络路由器等。由于其低功耗和宽温范围的特点,特别适合用于工业自动化、车载设备和远程监测系统等对环境要求较高的场合。
    使用建议
    为了确保最佳性能,建议在连接时在引脚2和引脚4之间使用一个约0.01μF的旁路电容器。这样可以提高稳定性并减少噪声干扰。此外,在选择时需要根据具体的应用需求来决定合适的频率和输出负载。

    兼容性和支持


    ASV2系列晶体时钟振荡器具有良好的兼容性,适用于多种应用。官方提供的技术支持包括详细的用户手册和技术文档,同时还提供了测试插座等配件,以便于客户进行测试和验证。此外,该产品符合RoHS标准,确保环保和安全。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:启动时间过长
    - 解决方法:检查电源电压是否稳定,必要时增加旁路电容。
    - 问题:输出不稳定
    - 解决方法:确认外部负载是否合适,调整至15 pF。
    - 问题:频率偏移过大
    - 解决方法:检查温度范围,确保在规定范围内工作。

    总结和推荐


    总体来看,ASV2系列晶体时钟振荡器是一款高性能的产品,适用于广泛的工业和消费类电子产品。其低功耗、宽温度范围和高可靠性使其成为许多关键应用的理想选择。我们强烈推荐这款产品给那些对时钟信号质量有较高要求的设计工程师。

ASV2-48.000MHZ-C-L1-T参数

参数
频率 48MHz
频率稳定性 ±50ppm
频率容差 -
长*宽*高 7mm*5mm*1.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ASV2-48.000MHZ-C-L1-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASV2-48.000MHZ-C-L1-T数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON ASV2-48.000MHZ-C-L1-T ASV2-48.000MHZ-C-L1-T数据手册

ASV2-48.000MHZ-C-L1-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
