ABL-22.000MHZ-B4Y-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 18pF ±30ppm ±30ppm 22MHz 40Ω HC-49 通孔安装 11.5mm*5mm*3.5mm
供应商型号: SYE-ABL-22.000MHZ-B4Y-T
供应商: 海外现货
标准整包数: 1

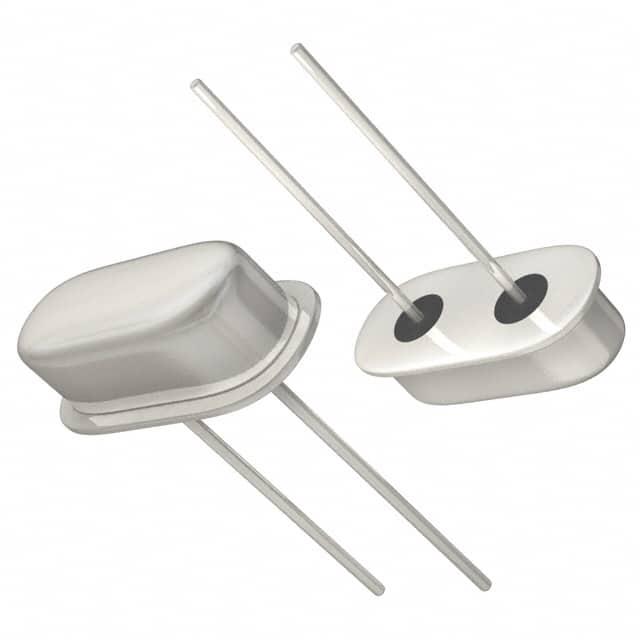

ABRACON 无源晶振 ABL-22.000MHZ-B4Y-T

ABL-22.000MHZ-B4Y-T概述

    # ABL Series Microprocessor Crystal 技术手册解析

    产品简介


    产品类型与功能
    ABL Series 是一款 HC/49US (AT49) 微处理器晶体,适用于高精度 TCXO 和时钟应用,包括家庭电子产品、计算机、调制解调器及通信设备。这款晶体以其高可靠性、低功耗和低成本著称,广泛应用于微处理器和高频电路设计中。
    主要功能
    1. 支持多种频率范围:从 3.579545 MHz 到 70 MHz。
    2. 可选择不同的振荡模式:基础 AT 切割或三次谐波模式。
    3. 温度适应性强:可以在广泛的温度范围内稳定运行。
    应用领域
    - 家庭电子设备
    - 计算机、调制解调器和通信设备
    - 高精度温度补偿振荡器 (TCXO)
    - 微处理器支持

    技术参数


    以下是该产品的关键技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 频率范围 | 3.579545 70 | MHz
    | 操作模式 | 基础 AT 切割(标准) 第三次 OT AT 切割 标准 |
    | 操作温度范围 | 0 +70 | °C | 见选项 |
    | 存储温度范围 | -55 +125 | °C
    | 频率容差 | -50 +50 | ppm | 见选项 |
    | 等效串联电阻 (R1) | 见表 1 Ω | 见下表 |
    | 并联电容 (C0) | 7 pF
    | 负载电容 (CL) | 18 pF | 见选项 |
    | 驱动水平 | 100 | 1000 µW
    表 1: 等效串联电阻 (R1)
    | 频率范围 (MHz) | R1 最大值 (Ω) |

    | 3.579 - 4.999 | 180 |
    | 5.000 - 5.999 | 120 |
    | 6.000 - 7.999 | 100 |
    | 8.000 - 8.999 | 80 |
    | 9.000 - 9.999 | 60 |
    | 10.000 - 15.999| 50 |
    | 16.000 - 50.000| 40 |
    | 34.000 - 70.000| 80 |

    产品特点和优势


    独特功能
    - 高可靠性:采用焊接金属封装,确保长时间使用的稳定性。
    - 温度适应性:支持扩展温度范围(-55°C 至 +125°C),适合恶劣环境。
    - 低功耗:驱动水平最低可达 100 µW,适配低功耗设备需求。
    市场竞争力
    - 成本效益:高性价比的产品设计,满足大规模生产的需求。
    - 易于集成:标准尺寸(11.5 x 5.0 x 3.5 mm)和多频段覆盖,便于电路板布局和系统设计。

    应用案例和使用建议


    实际应用场景
    - 家用电器:用于智能家电中的时钟模块。
    - 通信设备:提供精确的时间基准信号,确保设备同步运行。
    - 微处理器支持:为高速微处理器提供稳定时钟源。
    使用建议
    1. 选择合适的负载电容:根据具体应用选择匹配的负载电容(10 pF 至 18 pF)。
    2. 控制驱动水平:避免过高驱动导致晶体老化加速。
    3. 环境适应性测试:对于极端环境,需进行额外的温湿度试验以验证可靠性。

    兼容性和支持


    兼容性
    ABL Series 支持多种封装形式(Bulk、Tape & Reel、Tray),易于与不同生产线集成。同时,它与主流的微处理器和时钟芯片高度兼容。
    厂商支持
    ABRACON 提供 ISO9001-2008 认证的质量保证,并提供技术支持和售后服务。如需更严格的频率稳定性或定制化 ESR 值,可直接联系厂商获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 频率漂移超出容差范围 | 检查负载电容是否匹配,调整驱动水平。 |
    | 温度过高导致性能下降 | 使用散热片或降低工作环境温度。 |
    | 震荡不稳 | 确保引脚连接正确,减少外部干扰。 |

    总结和推荐


    综合评估
    ABL Series 微处理器晶体凭借其高可靠性、宽温适应性和经济实惠的价格,在家用电子、通信设备等领域表现出色。产品设计符合 RoHS 标准,并通过了严格的 ISO9001 认证。
    推荐结论
    我们强烈推荐 ABL Series 微处理器晶体,特别是针对需要高精度时钟信号的设备。无论是开发新项目还是替换现有设备,它都是一个理想的选择。
    最终结论:如果您正在寻找一款高性能、低成本且易于集成的晶体振荡器,那么 ABL Series 是您值得信赖的选择!

ABL-22.000MHZ-B4Y-T参数

参数
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 40Ω
频率 22MHz
驱动电平 -
长*宽*高 11.5mm*5mm*3.5mm
通用封装 HC-49
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

ABL-22.000MHZ-B4Y-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABL-22.000MHZ-B4Y-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABL-22.000MHZ-B4Y-T ABL-22.000MHZ-B4Y-T数据手册

ABL-22.000MHZ-B4Y-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
