AX5DAF1-212.5000C

产品分类: 有源晶振
厂牌: ABRACON
产品描述: ±20ppm 212.5MHz 贴片安装 5mm*3.2mm*1.5mm
供应商型号: N-AX5DAF1-212.5000C
供应商: 云汉优选
标准整包数: 1

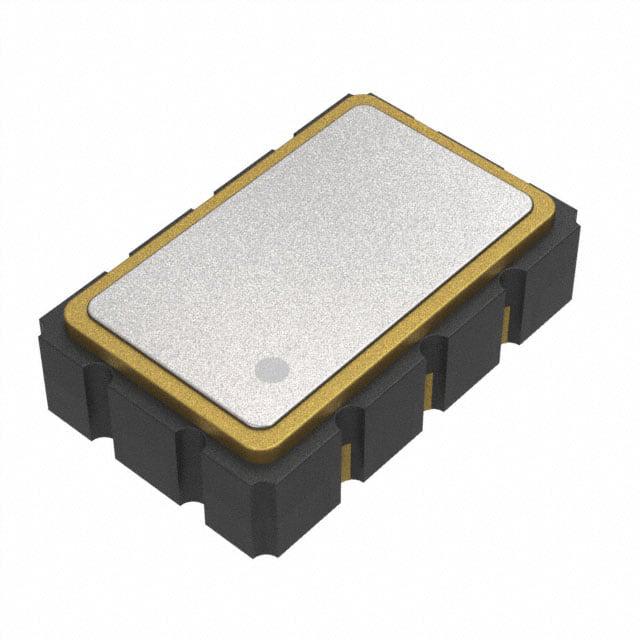

ABRACON 有源晶振 AX5DAF1-212.5000C

AX5DAF1-212.5000C概述

    ClearClock™ Ultra-Low Jitter & Power Optimized 5.0 x 3.2 mm XO

    产品简介


    ClearClock™ 是一款低抖动、电源优化的振荡器,专为高要求的应用而设计。这款振荡器采用紧凑型 5.0 x 3.2 x 1.4 mm 封装,具有多种输出选项和供电电压选择,适用于多种应用领域。其核心功能包括超低抖动、可编程频率范围、高可靠性以及出色的电源管理能力。

    技术参数


    | 参数 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 | 备注 |
    |
    | 频率范围(MHz) | 50 | - | 2100
    | 供电电压(Vdd) | 1.71 | 3.3 | 3.63 | V
    | 供电电流(Idd) | 65 | 80 | 110 | mA
    | 工作温度范围(℃) | -40 | +85 |
    | 存储温度范围(℃) | -55 | +150 |
    | 初始频率精度(ppm) | -5.00 | ±3.00 | +5.00
    | 振幅(Vpp) | - | - | -

    产品特点和优势


    - 超低抖动:典型值为125 fs RMS(频率大于250MHz时为200 fs MAX),这使得ClearClock™ 在高速数据传输和通信应用中表现卓越。
    - 可编程频率范围:支持从50MHz到2100MHz的任意频率,工厂可在1-2周内提供样品。
    - 低功耗:如使用LVDS输出,典型功耗为60mA。
    - 高稳定性:在-40℃到+85℃范围内,稳定性可达±20ppm。
    - 灵活的供电电压选择:支持3.3V、2.5V和1.8V供电。

    应用案例和使用建议


    ClearClock™ 广泛应用于多个行业,包括网络和通信、RF系统、基站、数据中心以及PCI Express等领域。例如,在高速以太网应用中,它能够提供稳定的时钟信号,减少数据传输中的抖动,提高数据完整性。为了充分发挥其性能,建议在电路设计中使用推荐的测试电路,并注意供电电压的选择与匹配,确保电源稳定性和可靠性。

    兼容性和支持


    ClearClock™ 支持LVPECL、LVDS、HCSL和CML四种差分输出选项,符合行业标准的5.0 x 3.2mm封装尺寸。厂商提供相应的技术支持,包括样品供应、重熔建议及常见问题解答。此外,还可以联系Abracon获取定制配置和技术支持。

    常见问题与解决方案


    - 问题:如何确定最佳的输出频率?
    解决方案:根据具体应用需求,可以参考产品手册中提供的典型频率与温度特性图表,选择合适的频率范围。

    - 问题:如何避免过高的供电电压导致的损耗?
    解决方案:严格按照手册中提供的供电电压范围选择合适的Vdd,避免电压过高。

    总结和推荐


    总体而言,ClearClock™ 是一款具备超低抖动、高可靠性和低功耗的高性能振荡器,适用于多种高端应用。其灵活性和高性能使其在市场上具有显著的竞争优势。我们强烈推荐此款产品给需要高性能时钟源的设计工程师们。

AX5DAF1-212.5000C参数

参数
频率 212.5MHz
频率稳定性 ±20ppm
频率容差 -
长*宽*高 5mm*3.2mm*1.5mm
安装方式 贴片安装
零件状态 停产

AX5DAF1-212.5000C厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AX5DAF1-212.5000C数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON AX5DAF1-212.5000C AX5DAF1-212.5000C数据手册

AX5DAF1-212.5000C封装设计

查看详情并下载
Symbol
Footprint
3D Model
