ABM8-16.800MHz-10-1U-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 10pF ±10ppm ±10ppm 16.8MHz 70Ω 贴片安装 3.2mm*2.5mm*800μm
供应商型号:
供应商:
标准整包数: 0

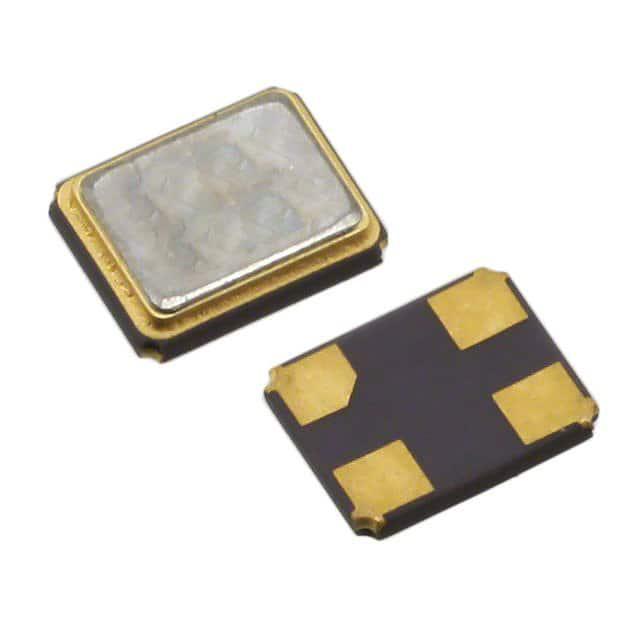

ABRACON 无源晶振 ABM8-16.800MHz-10-1U-T

ABM8-16.800MHz-10-1U-T概述

    ABM8 陶瓷表面贴装晶体技术手册

    产品简介


    ABM8 是一款适用于高密度应用的陶瓷表面贴装晶体,具有优异的电气特性和稳定性。它广泛应用于调制解调器、通信和测试设备,以及 PCMCIA 和无线通信应用中。这款晶体具有密封外壳,保证高可靠性,适用于 RoHS 工艺,符合环保要求。

    技术参数


    - 频率范围:8.000 MHz 至 125.000 MHz(部分型号)
    - 操作模式:
    - 基频:8 MHz 至 54 MHz
    - 三次谐波:64 MHz 至 125 MHz
    - 工作温度范围:-10°C 至 +60°C
    - 存储温度范围:-55°C 至 +125°C
    - 频率容差(@+25°C):±50 ppm
    - 频率稳定性(相对于 +25°C):±50 ppm
    - 等效串联电阻 (ESR):具体见下表
    - 并联电容 (C0):3.0 pF
    - 负载电容 (CL):18.0 pF(标准值)
    - 驱动功率:10 µW 至 100 µW
    - 老化率:-2 ppm 至 +2 ppm/年(@25°C±3°C)
    - 绝缘电阻:≥500 MΩ @ 100 Vdc ± 15V
    - 外形尺寸:3.2 mm x 2.5 mm x 0.8 mm
    - 包装方式:散装或卷带(1000 pcs/卷、250 pcs/卷、3000 pcs/卷)
    | 频率范围 (MHz) | 最大 ESR (Ω) |

    | 8.000-9.999 (基频) | 400 |
    | 10.000-11.999 (基频) | 200 |
    | 12.000-15.999 (基频) | 120 |
    | 16.000-19.999 (基频) | 70 |
    | 20.000-29.999 (基频) | 50 |
    | 30.000-39.999 (基频) | 40 |
    | 40.000-54.000 (基频) | 35 |
    | 64.000-80.000 (3次谐波) | 120 |
    | 98.304-125.000 (3次谐波) | 80 |

    产品特点和优势


    1. 密封外壳:确保高可靠性和长期稳定运行。
    2. 紧公差和稳定性:适用于对精度要求高的应用。
    3. RoHS 合规性:环保友好,适用于现代电子产品设计。
    4. 多种频率选项:满足不同应用需求。
    5. 低老化率:保证长时间的性能稳定性。

    应用案例和使用建议


    ABM8 广泛应用于调制解调器、通信和测试设备中。在这些应用中,它能够提供精确的时间基准,确保系统正常工作。对于高密度应用,可以考虑采用更小尺寸的型号以节省空间。使用时应注意保持适当的环境温度,避免过高温度导致性能下降。

    兼容性和支持


    - 兼容性:ABM8 与各种主流电路板和设备兼容,便于集成到现有系统中。
    - 技术支持:Abracon 提供详细的技术文档和支持服务,用户可以通过官网获取更多资料和技术咨询。

    常见问题与解决方案


    1. 问题:频率不稳定
    - 解决方案:检查环境温度是否超出工作范围,必要时加装散热装置。
    2. 问题:设备无法启动
    - 解决方案:确认电源电压和电流是否符合要求,检查连接线是否正确无误。
    3. 问题:晶体损坏
    - 解决方案:确保设备工作在规定的温度范围内,避免超负荷运行。

    总结和推荐


    ABM8 陶瓷表面贴装晶体是一款性能卓越、可靠度高的电子元器件,适用于各类高密度应用场合。其出色的电气特性和稳定性使其成为许多电子设备的理想选择。强烈推荐给需要高精度时钟源的工程师和技术人员。

ABM8-16.800MHz-10-1U-T参数

参数
驱动电平 -
负载电容 10pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 70Ω
频率 16.8MHz
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM8-16.800MHz-10-1U-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM8-16.800MHz-10-1U-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM8-16.800MHz-10-1U-T ABM8-16.800MHz-10-1U-T数据手册

ABM8-16.800MHz-10-1U-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
