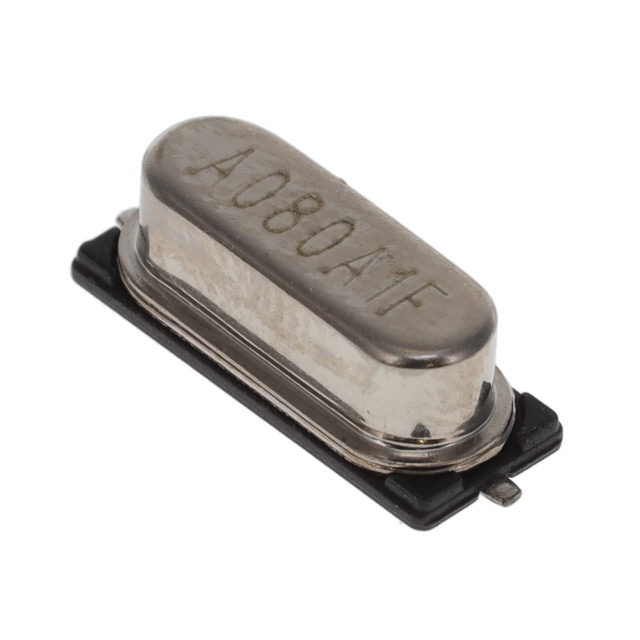

ABLS-8.000MHZ-20-B-3-H-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: Abracon 石英晶体谐振器, 8MHz, 贴片安装, 2引脚, 20pF负载, 11.4 x 4.7 x 4.1mm, 长11.4mm
供应商型号: SYE-ABLS-8.000MHZ-20-B-3-H-T
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABLS-8.000MHZ-20-B-3-H-T

ABLS-8.000MHZ-20-B-3-H-T概述


    产品简介


    ABLS系列石英晶体振荡器
    ABLS系列石英晶体振荡器是专为现代电子设备设计的高性能组件。它们广泛应用于计算机、调制解调器、微处理器、无线通信等领域。ABLS系列具有多种型号,支持不同的频率范围、稳定性及温度范围,满足不同应用的需求。

    技术参数


    - 尺寸: 11.5 x 4.7 x 4.2 mm
    - 重量: 无具体数据(未提及)
    - 工作频率范围: 3.579545 MHz 至 75 MHz
    - 频率容差: ±50 ppm 最大值
    - 频率稳定性: ±10 ppm 到 ±150 ppm 不等
    - 等效串联电阻 (ESR): 见表1
    - 负载电容: 18 pF
    - 驱动功率: 1 mW 最大值,100 μW 典型值
    - 老化率: 在25°C时第一年的老化率为±5 ppm最大值
    - 绝缘电阻: ≥500 MΩ
    - 存储温度范围: -55°C 至 +125°C
    - 工作温度范围: -40°C 至 +85°C
    - 密封等级: 防潮级别 = N/A
    表1: 标准ESR
    | 频率范围 (MHz) | ESR最大值 (Ω) |

    | 3.579 - 4.999 | 180 |
    | 5.000 - 5.999 | 120 |
    | 6.000 - 7.999 | 100 |
    | 8.000 - 8.999 | 80 |
    | 9.000 - 9.999 | 60 |
    | 10.000 - 15.999| 50 |
    | 16.000 - 50.000| 40 |
    | 24.01 - 31.999 | 100 |
    | 32.000 - 75.000| 80 |

    产品特点和优势


    ABLS系列石英晶体振荡器具有以下几个显著特点:
    1. 高可靠性: 满足RoHS标准,环保可靠。
    2. 宽泛的工作温度范围: 能够适应-40°C到+85°C的严苛环境。
    3. 优良的频率稳定性: ±10 ppm到±150 ppm不等,确保了设备的精确性和长期稳定性。
    4. 低等效串联电阻 (ESR): 有助于提高信号质量,降低功耗。
    5. 多种型号选择: 支持多种频率和温度范围,适应不同的应用需求。
    这些特点使得ABLS系列在多个行业中表现出极高的竞争力。

    应用案例和使用建议


    应用案例
    ABLS系列石英晶体振荡器广泛应用于计算机、调制解调器和无线通信设备中。例如,在某些高性能网络设备中,ABLS系列能够提供精确且稳定的时钟信号,保证设备的稳定运行。
    使用建议
    1. 环境控制: 尽管ABLS系列能适应较宽的工作温度范围,但在极端环境下使用时,仍需采取适当的保护措施。
    2. 负载电容匹配: 确保所选的负载电容与振荡器兼容,以获得最佳性能。
    3. 驱动功率管理: 根据应用要求选择合适的驱动功率,避免过高的驱动功率导致性能下降。

    兼容性和支持


    ABLS系列石英晶体振荡器设计为SMD(表面贴装)封装,可直接焊接在PCB上。此外,为了便于测试,ABLS系列还提供了对应的测试插座(如AXS-1147-02-02)。这些配件可以有效地支持装配和调试过程。

    常见问题与解决方案


    1. 频率不稳定:
    - 原因: 可能是因为驱动功率不足或负载电容不匹配。
    - 解决方法: 增加驱动功率或将负载电容调整至指定范围内。
    2. 温度范围外使用问题:
    - 原因: 温度超出其额定范围可能导致性能下降。
    - 解决方法: 在安装和使用过程中注意环境温度的控制,必要时增加散热装置。

    总结和推荐


    综上所述,ABLS系列石英晶体振荡器凭借其高可靠性、宽泛的工作温度范围、优良的频率稳定性等特点,在多个行业中表现出优异的性能。无论是商业应用还是工业应用,ABLS系列都是值得信赖的选择。
    鉴于其广泛的适用性和出色的技术参数,强烈推荐在需要高精度时钟信号的应用中使用ABLS系列石英晶体振荡器。同时,用户应遵循制造商提供的指导和建议,以充分发挥其性能并延长使用寿命。

ABLS-8.000MHZ-20-B-3-H-T参数

参数
频率 8MHz
驱动电平 -
负载电容 20pF
频率稳定性 ±35ppm
频率容差 ±25ppm
等效串联电阻 80Ω
长*宽*高 11.4mm*4.7mm*4.2mm
通用封装 HC-49
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABLS-8.000MHZ-20-B-3-H-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABLS-8.000MHZ-20-B-3-H-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABLS-8.000MHZ-20-B-3-H-T ABLS-8.000MHZ-20-B-3-H-T数据手册

ABLS-8.000MHZ-20-B-3-H-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1364 ¥ 1.143
5000+ $ 0.1364 ¥ 1.143
10000+ $ 0.124 ¥ 1.0391
库存: 9329
起订量: 2188 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 2286
