AX3HAF1-100.0000T

产品分类: 有源晶振
厂牌: ABRACON
产品描述: ±25ppm 100MHz 贴片安装 3.2mm*2.5mm*1.1mm
供应商型号: 14M-AX3HAF1-100.0000T
供应商: 云汉优选
标准整包数: 1

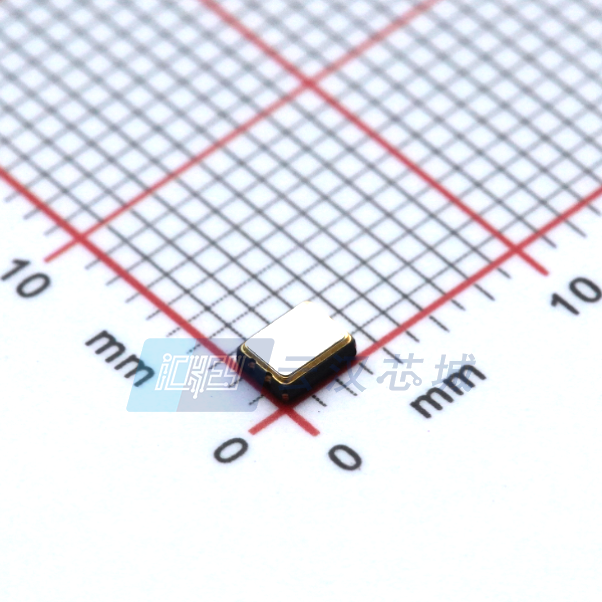

ABRACON 有源晶振 AX3HAF1-100.0000T

AX3HAF1-100.0000T概述

    ClearClock™ Ultra-Low Jitter & Power Optimized 3.2 x 2.5 mm XO

    1. 产品简介


    ClearClock™ Ultra-Low Jitter & Power Optimized 3.2 x 2.5 mm XO 是一种高性能石英振荡器,适用于需要低抖动和高能效的应用场景。此产品的主要功能是提供超低的RMS抖动 (<80 fs 典型值),同时具有优异的功率效率(16 mA 典型值)。其广泛应用于多种领域,如PCI Express、10G/40G/100G光以太网、网络通信、RF系统和基站(BTS)、数据中心以及测试与测量设备。

    2. 技术参数


    - 尺寸:3.2 x 2.5 x 1.0 mm
    - 频率范围:100 MHz 至 212.5 MHz
    - 电压选项:3.3V、2.5V、1.8V
    - 输出格式:LVPECL、LVDS、HCSL 差分输出
    - 电源电流:
    - LVPECL:16 mA 至 50 mA
    - LVDS:16 mA 至 27 mA
    - HCSL:17 mA 至 30 mA
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度:-55°C 至 +150°C
    - 初始频率精度:±5 ppm
    - 温度稳定性:±25 ppm (-40°C 至 +85°C)
    - 上升时间/下降时间:LVPECL 0.2 ns 至 0.4 ns;LVDS 0.15 ns 至 0.4 ns;HCSL 0.3 ns 至 0.5 ns
    - 占空比:45% 至 55%

    3. 产品特点和优势


    - 超低RMS抖动:ClearClock™ 在所有配置下均能保持低于80 fs的RMS抖动(典型值),使数据传输更为稳定。
    - 极低功耗:其最低的功耗使其成为高能效应用的理想选择。
    - 宽频率范围:可选频率范围从100 MHz 到 212.5 MHz,几乎覆盖了所有的应用场景。
    - 多电压选项:支持3.3V、2.5V 和 1.8V 的电源电压选项,满足不同需求。
    - 广泛的温度范围:能够在极端环境下稳定运行,适用于工业和汽车级应用。

    4. 应用案例和使用建议


    - PCI Express:用于高速数据传输的接口,ClearClock™ 的超低抖动特性能确保数据传输的稳定性和可靠性。
    - 光以太网:10G/40G/100G 光以太网应用中,ClearClock™ 的高稳定性确保了数据流的精确性和同步性。
    - 网络通信:在各种网络设备中,如路由器和交换机,ClearClock™ 可提高整体系统的性能。
    - 使用建议:在应用时应注意正确连接外部电阻(R1=R3=127Ω; R2=R4=82.5 Ω 当 Vdd=3.3V 时),并遵循推荐的回流焊曲线,以确保最佳性能。

    5. 兼容性和支持


    - 兼容性:ClearClock™ 与现有标准接口兼容,支持LVPECL、LVDS、HCSL 输出格式,可轻松集成到现有的设计中。
    - 支持和服务:制造商Abracon提供了详尽的技术文档和支持服务,包括详细的安装指南和技术咨询,帮助用户解决可能出现的问题。

    6. 常见问题与解决方案


    - 问题:无法启动。
    - 解决方案:检查供电电压是否正确,确认所有引脚均已正确连接。
    - 问题:初始频率精度不达标。
    - 解决方案:确保在生产过程中进行严格的校准,并根据需要进行微调。
    - 问题:温度稳定性不足。
    - 解决方案:选择具有更广温度范围的型号,或者调整电路设计以增强温度补偿能力。

    7. 总结和推荐


    总体而言,ClearClock™ Ultra-Low Jitter & Power Optimized 3.2 x 2.5 mm XO 是一款高性能的石英振荡器,具备卓越的抖动性能和低功耗特性。其广泛适用性、兼容性及优秀的技术规格使其在许多关键应用中表现出色。对于需要稳定、高效的电子系统来说,这款产品是不可或缺的选择。因此,强烈推荐使用此产品。

AX3HAF1-100.0000T参数

参数
频率 100MHz
频率稳定性 ±25ppm
频率容差 -
长*宽*高 3.2mm*2.5mm*1.1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AX3HAF1-100.0000T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AX3HAF1-100.0000T数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON AX3HAF1-100.0000T AX3HAF1-100.0000T数据手册

AX3HAF1-100.0000T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 37.4126
10+ ¥ 33.527
30+ ¥ 29.4383
100+ ¥ 28.6206
300+ ¥ 27.525
1000+ ¥ 26.7233
库存: 634
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 37.41
