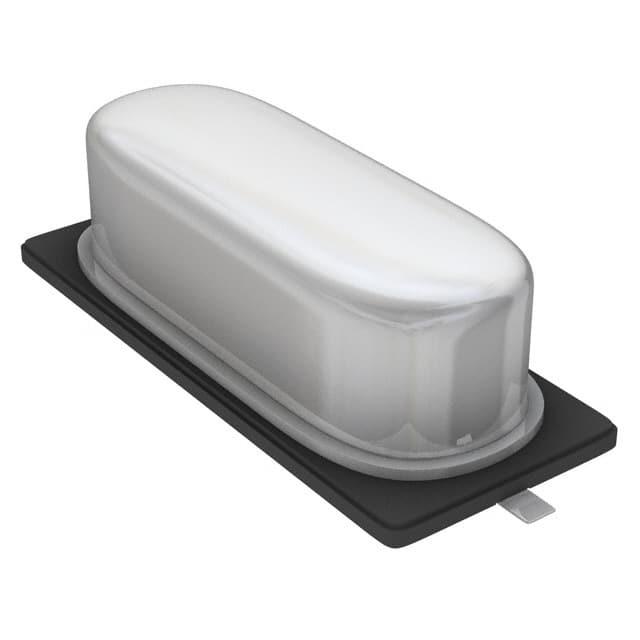

ABLS2-16.384MHZ-B1U-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 18pF ±10ppm ±10ppm 16.384MHz 40Ω 100μW HC-49 贴片安装 11.4mm*4.7mm*3.3mm
供应商型号: Q-ABLS2-16.384MHZ-B1U-T
供应商: 期货订购
标准整包数: 10
ABRACON 无源晶振 ABLS2-16.384MHZ-B1U-T

ABLS2-16.384MHZ-B1U-T概述

    ABLS2 MHz Crystal Oscillator 技术手册解析

    1. 产品简介


    ABLS2 是一款低高度微型处理器晶体振荡器,专为计算机、调制解调器、微处理器以及无线应用设计。其尺寸仅为11.4 x 4.7 x 3.3毫米,符合RoHS标准,具有出色的稳定性和宽温度范围内的表现。这些特性使得ABLS2非常适合用于各种电子设备中,特别是在需要高可靠性的应用场合。

    2. 技术参数


    - 尺寸: 11.4 x 4.7 x 3.3 毫米
    - 频率范围:
    - 基准频率(AT): 3.579545 MHz 至 24.00 MHz
    - 基准频率(BT): 24.01 MHz 至 50.00 MHz
    - 三阶过调制(AT或BT): 24.01 MHz 至 70.00 MHz
    - 等效串联电阻 (ESR):
    - 不同频率下的ESR值参见下表:
    - 3.579545 - 4.999 MHz: 180Ω
    - 5.000 - 5.999 MHz: 120Ω
    - 6.000 - 7.999 MHz: 100Ω
    - 8.000 - 8.999 MHz: 80Ω
    - 9.000 - 9.999 MHz: 60Ω
    - 10.000 - 15.999 MHz: 50Ω
    - 16.000 - 50.000 MHz: 40Ω
    - 24.01 - 31.999 MHz: 100Ω
    - 32.000 - 70.000 MHz: 80Ω
    - 最大操作温度: +70°C
    - 存储温度: -55°C 至 +125°C
    - 频率容差: -50 ppm 至 +50 ppm
    - 频率稳定性: -50 ppm 至 +50 ppm (基准AT), ±100 ppm (基准BT)
    - 绝缘电阻: ≥500 MΩ
    - 驱动电平依赖性 (DLD):
    - 频率变化 (最大 - 最小): < ±10 ppm
    - 等效串联电阻变化 (最大 - 最小): < 25% 最大ESR值
    - 湿度敏感度级别 (MSL): 不适用 (该产品密封)

    3. 产品特点和优势


    - 低高度设计: 仅3.3毫米的高度使其适用于空间受限的应用。
    - 卓越的稳定性: 宽泛的工作温度范围和低频率容差确保其在各种环境条件下表现出色。
    - 可选频率稳定性: 提供不同的频率稳定性选项,如±10 ppm(需特别定制)。
    - 高可靠性: 采用密封设计,无湿度敏感性。

    4. 应用案例和使用建议


    - 应用案例:
    - 计算机主板
    - 调制解调器
    - 无线通信模块
    - 微处理器电路
    - 使用建议:
    - 在使用过程中,确保安装环境符合产品的操作温度要求。
    - 如需更高频稳定性,可以联系制造商定制特定频率稳定性。

    5. 兼容性和支持


    - 兼容性: ABLS2 适用于大多数商业、工业级应用,包括汽车应用。
    - 支持: ABRACON提供全面的技术支持和服务,确保用户能够充分利用产品的所有特性。

    6. 常见问题与解决方案


    - 问题1: 设备无法启动。
    - 解决方案: 检查电路连接是否正确,确认供电电压是否满足要求。

    - 问题2: 频率波动大。
    - 解决方案: 检查环境温度是否超出规定范围,调整设备到合适的温度环境下使用。
    - 问题3: 设备出现故障。
    - 解决方案: 请联系ABRACON获取技术支持和维修服务。

    7. 总结和推荐


    ABLS2是一款高性能的低高度微型处理器晶体振荡器,适合广泛的应用场景,尤其是在需要高稳定性和紧凑设计的应用场合。通过其优异的性能参数和良好的用户支持,ABLS2在市场上具备很强的竞争优势。我们强烈推荐ABLS2作为电子设备的理想选择。

ABLS2-16.384MHZ-B1U-T参数

参数
频率 16.384MHz
驱动电平 100μW
负载电容 18pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 40Ω
长*宽*高 11.4mm*4.7mm*3.3mm
通用封装 HC-49
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
