首页  >  产品百科  >  ABM8AIG-16.000MHZ-12-2-T3

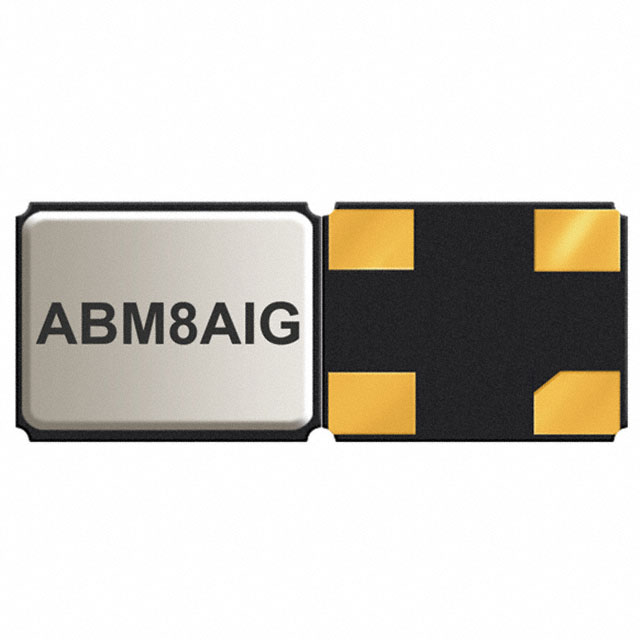

ABM8AIG-16.000MHZ-12-2-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 12pF ±20ppm ±100ppm 16MHz 70Ω 100μW 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 535-ABM8AIG-16.000MHZ-12-2-T3CT-ND
供应商: Digi-Key
标准整包数: 1
ABRACON 无源晶振 ABM8AIG-16.000MHZ-12-2-T3

ABM8AIG-16.000MHZ-12-2-T3概述


    产品简介


    ABM8AIG 汽车级陶瓷基片式晶体
    ABM8AIG 是一款由 ABRACON 生产的汽车级和工业级陶瓷基片式晶体,具有3.2 x 2.5 x 0.8 mm的小巧封装尺寸。该晶体符合RoHS标准,并且在整个生产过程中均不含有铅(Pb-free)。该产品广泛应用于多种场合,如车载娱乐系统、无钥匙进入及启动系统、GPS导航、舒适控制、高级驾驶辅助系统(ADAS)、车辆到车辆通信、激光雷达(LiDAR)、车内网络以及动力传动和驱动控制系统等。

    技术参数


    - 频率范围: 8.000 - 54.000 MHz
    - 工作模式: 基本模式
    - 操作温度范围:
    - 标准选项:-40°C 至 +125°C
    - 可选选项:-40°C 至 +150°C
    - 存储温度范围:
    - 标准选项:-40°C 至 +125°C
    - 可选选项:-40°C 至 +150°C
    - 频率容差:
    - 标准选项:±50 ppm
    - 额外选项:±10 ppm, ±15 ppm 等
    - 等效串联电阻 (ESR): 500 Ω (具体值视频率而定)
    - 并联电容 (C0): 2.0 pF
    - 负载电容 (CL): 18 pF (可选)
    - 驱动功率: 10 - 100 μW
    - 老化率: -2 +2 ppm @ 25°C ± 3°C (第一年)
    - 绝缘电阻: 500 MΩ @ 100 Vdc ± 15V

    产品特点和优势


    ABM8AIG 具有以下显著特点和优势:
    - 高可靠性:符合 AEC-Q200 标准,并通过 ISO9001-2015 认证。
    - 宽温度范围:支持广泛的温度范围,包括-40°C 至 +150°C。
    - 高稳定性:低老化率,确保长期稳定性。
    - 小型化设计:3.2 x 2.5 x 0.8 mm 的紧凑封装,适合各种空间受限的应用。
    - 高兼容性:适用于多种电子系统,包括车载、工业控制等领域。

    应用案例和使用建议


    应用场景:
    - 车载娱乐系统:保证音频、视频系统的稳定运行。
    - 无钥匙进入及启动系统:提供精确的时间基准,提高系统的可靠性和反应速度。
    - ADAS 和 LiDAR:支持自动驾驶和车辆感知系统的关键时间基准。
    - 动力传动和驱动控制系统:为关键控制系统提供稳定的时钟信号。
    使用建议:
    - 在选择合适的负载电容时,请根据具体应用需求进行选择。
    - 在安装时,请遵循推荐的焊盘布局以确保最佳电气和机械性能。
    - 确保使用正确的焊接工艺(如回流焊),参照推荐的焊接温度曲线。

    兼容性和支持


    - ABM8AIG 与大多数现代电子系统兼容,可以轻松集成到现有的设计中。
    - ABRACON 提供全面的技术支持,包括详尽的技术文档、应用指南和快速响应的服务团队。
    - 产品可通过 Tape and Reel 包装形式交付,便于自动化生产和组装。

    常见问题与解决方案


    Q: 该晶体是否适用于极端环境?
    - A: 根据所选的操作温度范围,部分型号可承受高达+150°C的工作温度。建议根据具体应用需求选择合适型号,并联系 ABRACON 获取更多信息。
    Q: 如何处理晶体质保问题?
    - A: 联系 ABRACON 的技术支持团队,提供详细的购买凭证和产品描述,以便更快地获得质保服务。

    总结和推荐


    ABM8AIG 是一款高性能的陶瓷基片式晶体,适用于多种汽车和工业应用。它的高可靠性、宽温度范围和小型化设计使其成为众多应用的理想选择。无论是用于车载娱乐系统还是自动驾驶系统,ABM8AIG 都能提供卓越的性能和稳定的时间基准。因此,我们强烈推荐使用此产品,特别是在需要高精度和高可靠性的应用场合。

ABM8AIG-16.000MHZ-12-2-T3参数

参数
频率容差 ±20ppm
等效串联电阻 70Ω
频率 16MHz
驱动电平 100μW
负载电容 12pF
频率稳定性 ±100ppm
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ABM8AIG-16.000MHZ-12-2-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM8AIG-16.000MHZ-12-2-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM8AIG-16.000MHZ-12-2-T3 ABM8AIG-16.000MHZ-12-2-T3数据手册

ABM8AIG-16.000MHZ-12-2-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5295 ¥ 12.9243
10+ $ 1.2474 ¥ 10.5405
50+ $ 1.0887 ¥ 9.1108
100+ $ 1.0436 ¥ 8.734
500+ $ 0.9462 ¥ 7.9183
1000+ $ 0.9071 ¥ 7.591
库存: 2948
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.92
直接购买
加入购物车
