首页  >  产品百科  >  ASFL1-4.000MHZ-ER-T

ASFL1-4.000MHZ-ER-T

产品分类: 有源晶振
厂牌: ABRACON
产品描述: ±25ppm 4MHz 贴片安装 5mm*3.2mm*1.3mm
供应商型号: SYE-ASFL1-4.000MHZ-ER-T
供应商: 海外现货
标准整包数: 1

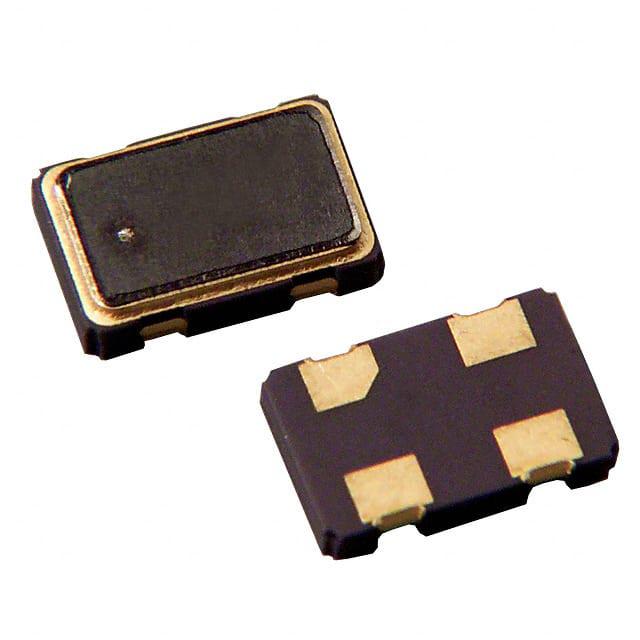

ABRACON 有源晶振 ASFL1-4.000MHZ-ER-T

ASFL1-4.000MHZ-ER-T概述

    电子元器件产品技术手册解析

    1. 产品简介


    本手册介绍的是由Abracon公司生产的ASFL1晶体时钟振荡器。该产品是一种用于电子设备的高频晶体振荡器,具有多种应用领域,如摄像机中的CCD时钟、连接到PC或PC卡的设备、无线通信、个人数字助理(PDA)及笔记本电脑等。ASFL1晶体振荡器的设计遵循RoHS标准,符合环保要求,尺寸为5.0x3.2x1.3mm,适用于高密度表面贴装(SMT)。

    2. 技术参数


    以下是ASFL1晶体时钟振荡器的主要技术参数:
    - 频率范围:0.321 MHz 至 133.33 MHz
    - 操作温度:-10°C 至 +70°C(可选-55°C 至 +125°C)
    - 存储温度:-55°C 至 +125°C
    - 供电电压(Vdd):2.97 V 至 3.63 V
    - 输入电流:
    - 0.321 MHz 至 29.9 MHz 范围内:8 mA 至 15 mA
    - 30 MHz 至 79.9 MHz 范围内:20 mA 至 45 mA
    - 80 MHz 至 133.33 MHz 范围内:28 mA 至 85 mA
    - 输出负载:15 pF
    - 三态功能:输入电压VIH ≥ 0.7 Vdd,输入电压VIL ≤ 0.3 Vdd

    3. 产品特点和优势


    ASFL1晶体时钟振荡器具有以下几个独特的优势:
    - 遵循RoHS标准,适合环保需求。
    - 提供紧稳定性选项,精度可达±20 ppm。
    - 封装设计确保高可靠性,适合回流焊接工艺。
    - 三态功能可有效降低功耗和提高系统效率。

    4. 应用案例和使用建议


    该产品广泛应用于各种设备,例如CCD时钟、无线通信设备和便携式计算机。建议在使用时注意输入和输出电压的正确配置,以确保系统的稳定运行。此外,建议在PIN 2(GND)和PIN 4(Vdd)之间添加一个约0.01uF的旁路电容,以提高电源的稳定性。

    5. 兼容性和支持


    ASFL1晶体时钟振荡器具有良好的兼容性,可以与HCMOS/TTL兼容的设备一起使用。制造商提供相应的技术支持和服务,用户可以在使用过程中随时联系Abracon公司获取帮助。

    6. 常见问题与解决方案


    - 问题:输入电流过高
    - 解决办法:检查输入电压是否超出规定范围,适当调整外部电路以减少电流消耗。

    - 问题:输出不稳定
    - 解决办法:检查接地线和电源线是否连接良好,确保旁路电容的正确配置。

    - 问题:无法正常启动
    - 解决办法:确认供电电压是否满足要求,检查电路连接是否有误。

    7. 总结和推荐


    总体而言,ASFL1晶体时钟振荡器是一款性能卓越的产品,适用于各种需要高精度、高稳定性的电子设备。其紧凑的封装设计和良好的电气特性使其成为市场上的一款强有力的竞争者。鉴于其优秀的性能和广泛的应用范围,强烈推荐使用此产品。同时,强烈建议用户在使用前仔细阅读技术手册,确保所有参数都符合应用要求。

ASFL1-4.000MHZ-ER-T参数

参数
频率 4MHz
频率稳定性 ±25ppm
频率容差 -
长*宽*高 5mm*3.2mm*1.3mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ASFL1-4.000MHZ-ER-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASFL1-4.000MHZ-ER-T数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON ASFL1-4.000MHZ-ER-T ASFL1-4.000MHZ-ER-T数据手册

ASFL1-4.000MHZ-ER-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
