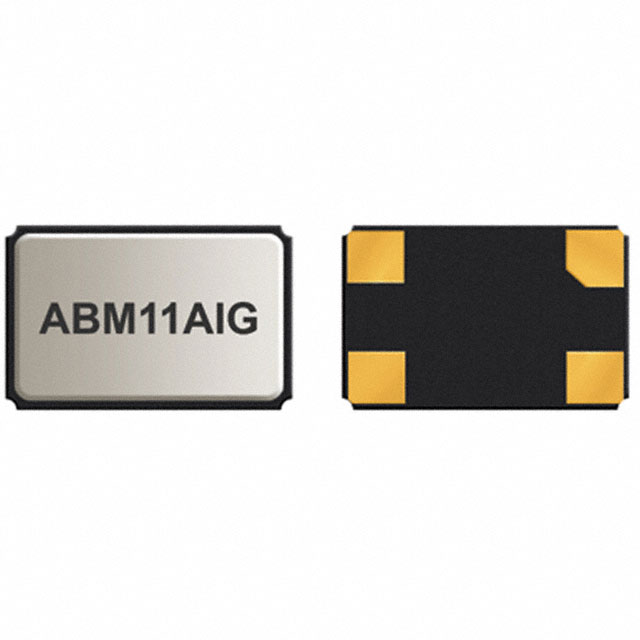

ABM11AIG-26.000MHZ-4Z-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 10pF ±30ppm ±50ppm 26MHz 100Ω 贴片安装 2mm*1.6mm*550μm
供应商型号: Q-ABM11AIG-26.000MHZ-4Z-T3
供应商: 期货订购
标准整包数: 10
ABRACON 无源晶振 ABM11AIG-26.000MHZ-4Z-T3

ABM11AIG-26.000MHZ-4Z-T3概述

    # 技术手册:汽车与工业级微型陶瓷基面贴片晶体

    产品简介


    基本信息
    型号:ABM11AIG
    尺寸:2.0 x 1.6 x 0.55 mm
    包装:Tape and Reel
    认证:RoHS/RoHS II Compliant、ISO9001-2015认证
    类型:汽车与工业级微型陶瓷基面贴片晶体
    主要功能
    - 高稳定性:在广泛的温度范围内保持频率稳定。
    - 高可靠性:满足AEC-Q200标准,适用于汽车与工业环境。
    - 低功耗:适合多种低功耗应用场合。

    应用领域
    - 汽车娱乐系统(Infotainment Systems)
    - 无钥匙进入与启动(Keyless Entry & Startup)
    - GPS与导航系统(GPS & Navigation)
    - 舒适控制(Comfort control)
    - 高级驾驶辅助系统(ADAS, Advanced Driver Assistance Systems)
    - 车辆间通信(Vehicle to Vehicle Communication)
    - 激光雷达(LiDAR, Light Detection and Ranging)
    - 车内网络(In-vehicle Networking)
    - 动力总成与驱动控制(Powertrain & Drive Control)
    - 电力控制与转换(Power Control & Conversion)
    - 工业控制与自动化(Industrial Control & Automation)

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 频率范围 | 16.000 | 60.000 | MHz
    | 工作模式 | 基频
    | 工作温度 | -40 | +125 | °C | 空白选项 | 可选“空白”或“V” |
    | 存储温度 | -40 | +125 | °C | 空白选项 | 可选“空白”或“V” |
    | 频率公差(+25°C) | -50 | +50 | ppm | 空白选项 | 可选“空白”或“V” |
    | 温度范围内频率稳定(参考25°C) | -100 | +100 | ppm | 空白选项 | 可选“空白”或“R” |
    | 等效串联电阻(R1) | 150 Ω
    | 并联电容(C0) | 2.0 pF
    | 负载电容(CL) | 10 pF | 空白选项 | 可选“空白”或“S” |
    | 驱动水平 | 10 | 100 | μW
    | 老化率 | -2 | +2 | ppm 在25°C±3°C下的第一年老化率 |
    | 绝缘电阻 | 500 MΩ | @100 Vdc ± 15V

    产品特点和优势


    - 高稳定性:提供± 100 ppm甚至± 150 ppm的温度稳定性。
    - 耐温范围广:工作温度范围为-40°C至+125°C,部分型号可扩展到-40°C至+150°C。
    - 低ESR:不同的频率范围对应的等效串联电阻(ESR)从50 Ω到150 Ω不等。
    - 符合AEC-Q200标准:适用于汽车环境。
    - 高绝缘电阻:达到500 MΩ,适用于高电压应用。

    应用案例和使用建议


    应用案例
    - 车辆内部通信:在车内网络系统中实现高速信号传输。
    - 高级驾驶辅助系统(ADAS):确保车辆控制系统在各种极端条件下的稳定运行。
    - 远程通信系统:如车与车之间的通信,确保信号的可靠性和实时性。
    使用建议
    - 匹配合适的负载电容:根据具体应用要求选择合适的负载电容值,以保证频率稳定。
    - 注意焊接工艺:采用正确的回流焊曲线(如本手册提供的曲线),避免因过高的峰值温度对晶体造成损伤。

    兼容性和支持


    - 兼容性:该晶体适用于大多数标准SMT装配工艺,但请注意特定频率型号的特殊存储和工作温度要求。
    - 技术支持:Abracon LLC 提供详细的用户指南和技术文档,如有问题,可联系厂商获取进一步的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后晶体不工作 | 检查回流焊参数是否符合手册要求,确认焊接质量。 |
    | 频率不稳定 | 确认所选负载电容符合手册要求,检查周围电路是否有干扰。 |
    | 耐热性能不佳 | 确认工作温度范围与实际应用环境相符。 |

    总结和推荐


    优点
    - 广泛的适用范围:适用于多个领域,特别是对温度稳定性有较高要求的应用。
    - 优良的稳定性与耐久性:AEC-Q200认证,适用于严格的汽车环境。
    - 出色的电气特性:在不同频率下表现出色的电气性能。
    推荐使用
    鉴于上述优点,强烈推荐该型号ABM11AIG晶体应用于需要高度稳定性和可靠性的汽车和工业电子产品中。在选择时,请注意根据实际应用选择合适的负载电容和工作温度范围。

ABM11AIG-26.000MHZ-4Z-T3参数

参数
频率稳定性 ±50ppm
频率容差 ±30ppm
等效串联电阻 100Ω
频率 26MHz
驱动电平 -
负载电容 10pF
长*宽*高 2mm*1.6mm*550μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
