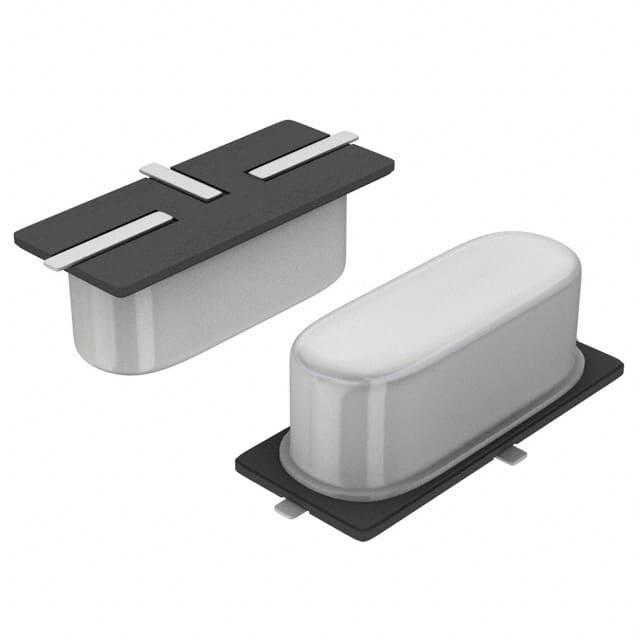

ABLSG-15.000MHZ-D2Y-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 18pF ±20ppm ±30ppm 15MHz 50Ω 100μW HC-49 贴片安装 11.4mm*4.7mm*4.2mm
供应商型号: Q-ABLSG-15.000MHZ-D2Y-T
供应商: 期货订购
标准整包数: 10
ABRACON 无源晶振 ABLSG-15.000MHZ-D2Y-T

ABLSG-15.000MHZ-D2Y-T概述

    电子元器件技术手册解析
    本文将对Abracon公司生产的ABLSG系列晶体振荡器进行全面解析。这一系列产品凭借其独特的设计和卓越的性能,在计算机、调制解调器、微处理器、医疗电子设备以及无线应用等领域得到了广泛应用。本文将从产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持等方面进行详细探讨。

    产品简介


    ABLSG系列晶体振荡器属于高精度振荡器,其主要功能是在电子设备中提供稳定而精确的频率信号。其主要应用领域包括计算机系统、调制解调器、微处理器以及各种需要高度稳定性频率信号的电子设备。此外,该系列产品还特别适用于EMI敏感型应用,例如医疗电子设备和无线通讯装置。

    技术参数


    ABLSG系列晶体振荡器的关键技术参数如下:
    - 频率范围:3.579545 MHz 至 75 MHz
    - 工作温度范围:-55°C 至 +125°C(存储温度)
    - 工作温度范围:0°C 至 +70°C(操作温度)
    - 频率稳定性:± 50 ppm 最大值(根据不同选项)
    - 负载电容:18 pF(可选7 pF最大值)
    - 驱动功率:1 mW最大值,100 µW典型值
    - 老化率:每年人工老化率不超过± 5 ppm
    - 引脚配置:接地第3个引脚
    - 封装尺寸:11.4 x 4.7 x 4.2 mm

    产品特点和优势


    ABLSG系列晶体振荡器的主要优势在于其具有高度稳定的频率输出,能够适应广泛的温度范围,并且在EMI敏感的应用场合表现出色。此外,由于采用了低高度设计,该产品可以方便地集成到各种小型化设备中。特别地,ABLSG系列晶体振荡器通过接地第3个引脚来减少电磁干扰(EMI),使其成为医疗电子和无线应用的理想选择。

    应用案例和使用建议


    ABLSG系列晶体振荡器已成功应用于多种电子设备中,如计算机主板、调制解调器和各类手持无线通信设备。为了获得最佳效果,建议在设计过程中考虑其特定的工作温度范围,并确保良好的散热条件以避免过热。同时,根据具体的应用需求选择合适的负载电容和频率范围,以保证设备的正常运行。

    兼容性和支持


    ABLSG系列晶体振荡器与大多数标准电子电路板设计兼容。该产品采用表面贴装技术(SMT),便于自动化生产线上的安装。对于客户支持方面,ABracon公司提供了详尽的技术文档和专业的技术支持团队,以帮助客户解决问题并优化设计方案。

    常见问题与解决方案


    在使用ABLSG系列晶体振荡器的过程中,可能会遇到以下几个常见的问题及相应的解决办法:
    - 问题1:设备无法正常启动。解决方案:检查电源电压是否符合要求,并确认接地是否良好。
    - 问题2:输出信号不稳定。解决方案:重新校准频率设置,检查负载电容是否匹配当前工作频率。
    - 问题3:出现不必要的杂散响应。解决方案:增加滤波器,减小驱动功率至最低有效水平。

    总结和推荐


    综上所述,ABLSG系列晶体振荡器凭借其高性能、可靠性和广泛的应用范围,在众多领域内展现了卓越的表现。如果您正在寻找一款能够应对极端工作环境、并具备出色稳定性的晶体振荡器产品,那么ABLSG将是您的理想选择。强烈推荐该系列产品用于任何需要高精度频率信号输出的应用场合。希望本文所提供的信息能够帮助您更好地理解和应用这一优秀的产品。

ABLSG-15.000MHZ-D2Y-T参数

参数
驱动电平 100μW
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±20ppm
等效串联电阻 50Ω
频率 15MHz
长*宽*高 11.4mm*4.7mm*4.2mm
通用封装 HC-49
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
